ОБЩИЕ

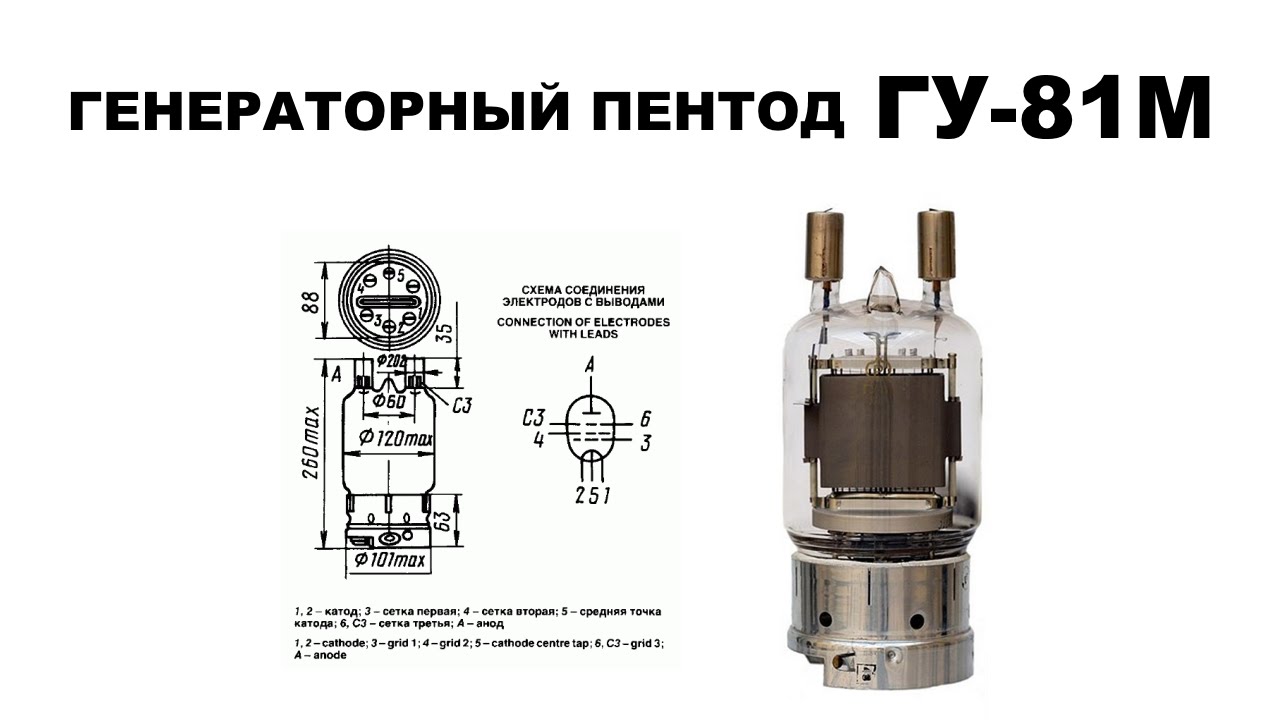

ПОЛОЖЕНИЯ Катод: карбонизированный торированный вольфрам прямого нагрева. Конверт: стеклянный, с подставкой. Высота: максимум 260 мм. Диаметр: максимум 202 мм. Масса: максимум 1 кг.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды, °С……………от -10 до +55
Относительная влажность при температуре до +25 °С, %………… …98
ОСНОВНЫЕ СВЕДЕНИЯ Электрические параметры
Напряжение накала, В……………..12,6
Ток накала, А, почти …………. …. 11
Взаимная проводимость (при напряжении анода 2 кВ, напряжении сетки 2 600 В, токе анода 200 мА), мА/В……….. 4,5-6,5 Коэффициент усиления (сетка 1 — сетка 2) (при напряжении анода 2 кВ, напряжении сетки 2 600 и 500 В, анодном токе 200 мА)…….. 2,5-4 Напряжение смещения (при напряжении анода 2 кВ, напряжении сетки 2 600 В), В ………. 116-160 Межэлектродная емкость, пФ: входная……….. 25-32 выходная………. … 21-26 сетка 1 -анод, не более …………. 0,1 сетка 1 -сетки ………….. 1-4 Выходная мощность (при напряжении анода 2 кВ, напряжении сетки 2 600 В, напряжении смещения — 200 В, амплитуде напряжения возбуждения сетки 1 300 В, токе анода не менее 450 мА, токе 1 сетки не более 20 мА, токе 2 сетки не более 220 В. мА), Вт, не менее…….. 700 Предельные рабочие значения Напряжение накала, В………..11,6-13,4 Анодное напряжение, В: на частотах не выше 6 МГц.. ………. 3 на частотах не выше 24 МГц………….. 2,5 на частотах не выше 50 МГц……….. … 1,5 Напряжение сетки 2 , В ………….. 600 Анодный ток (среднее значение), А … 0,6 Ток сети 1 (среднее значение), А………….. 0,02 Ток сети 2 (среднее значение), А………….. 0,2
