Description

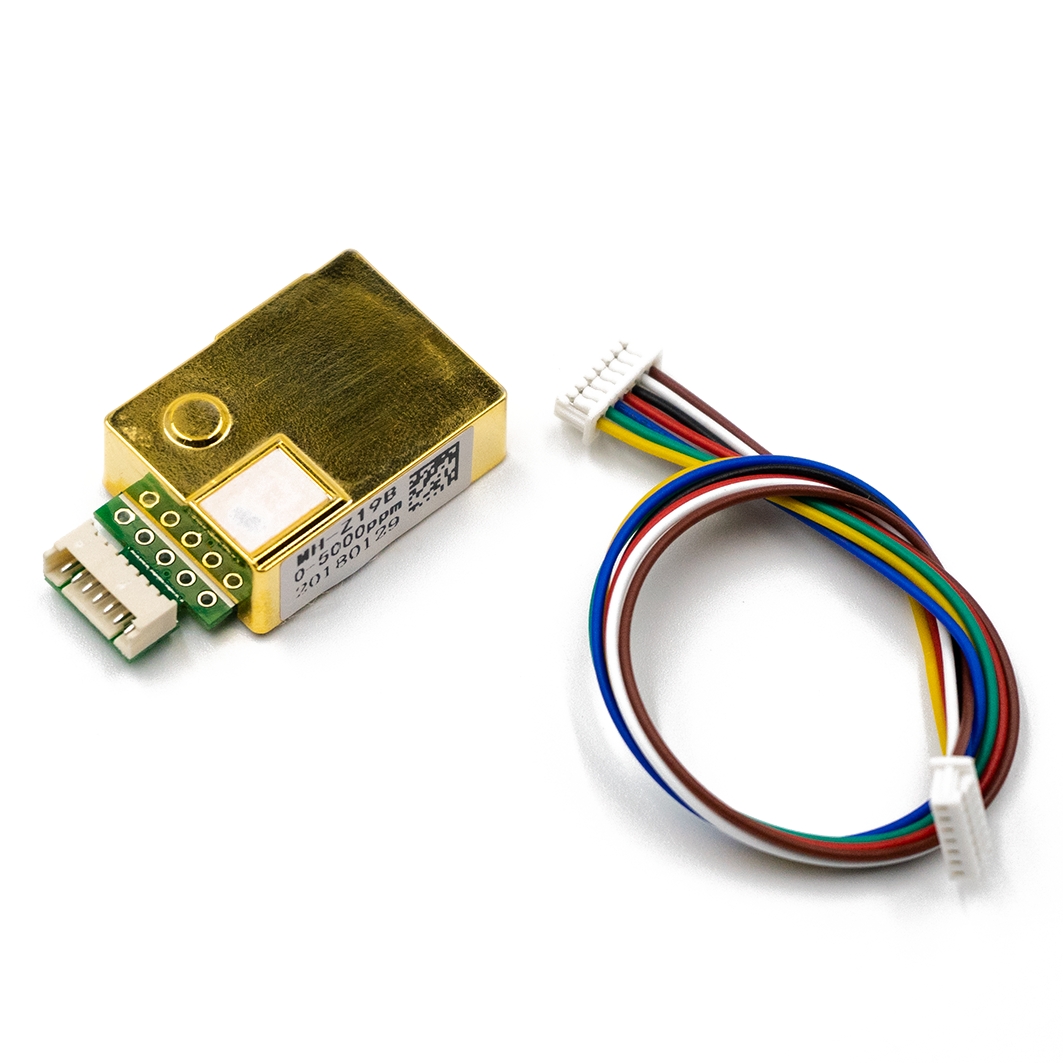

Датчик CO2 MH-Z19B от компании «Winsen» — предназначен для измерения концентрации углекислого газа (CO2) в воздухе.
атчик углекислого газа MH-Z19B — датчик, который детектирует уровень СО2 по принципу недисперсионного инфракрасного излучения (NDIR). Данный датчик имеет внутреннюю температурную компенсацию, может подключаться по 3-м интерфейсам (аналоговый, ШИМ, UART), имеет малые размеры и большой срок службы.
Датчик MH-Z19B работает по следующей схеме: встроенный в него контроллер получает данные от NDIR сенсоров и сравнивает их с эталоном, разницу показаний после преобразований он отправляет по UART порту, к подключенному к нему внешнему контроллеру. Так же показания CO2 с датчика MH-Z19, можно снимать в виде ШИМ сигнала. Длительность периода ШИМ всегда 1004 мс. При расчете нужно всегда исключать: начальный высокий уровень длительностью 2 мс и конечный низкий уровень 2 мс. Все что находится между ними — 1000 мс, это и есть концентрации CO2, пропорциональная значениям датчика от 0 до 5000 ppm. Обращаем Ваше внимание, что не от 0 до 2000 ppm, а именно до 5000 ppm. Учитывайте это в своих программных кодах.
Приблизительные нормы содержания уровня CO2 в помещениях:
Уровень CO2, ppm
Качество воздуха
300-400 Эталонное качество воздуха
400-600 Нормальное качество воздуха
600-800 Среднее качество воздуха
800-1000 Предельно допустимое качество воздуха
Свыше 1000 Низкое качество воздуха
Свыше 2000 Критически низкое качество воздуха
Характеристики:
Рабочее напряжение: от 4.5В до 5В
Потребление тока: <60мА (150мА в пиковой нагрузке)
Диапазон измерений: 0~5000ppm
Интерфейс: UART (3.3В) / ШИМ (3.3В, толерантен к 5В)
Время прогрева датчика: 3мин
Рабочая температура: от 0 до 50℃
Влажность: от 0 до 95%
Вес: 5г
