Description
Устройство предназначено, для регулировки мощности нагрузки до 4000 Вт (20 ампер) в цепях переменного тока с напряжением 220 В. Устройство предназначено для регулировки мощности электронагревательных, осветительных приборов, коллекторных и асинхронных электродвигателей переменного тока и т. п. Благодаря широкому диапазону регулирования и большой регулировке.

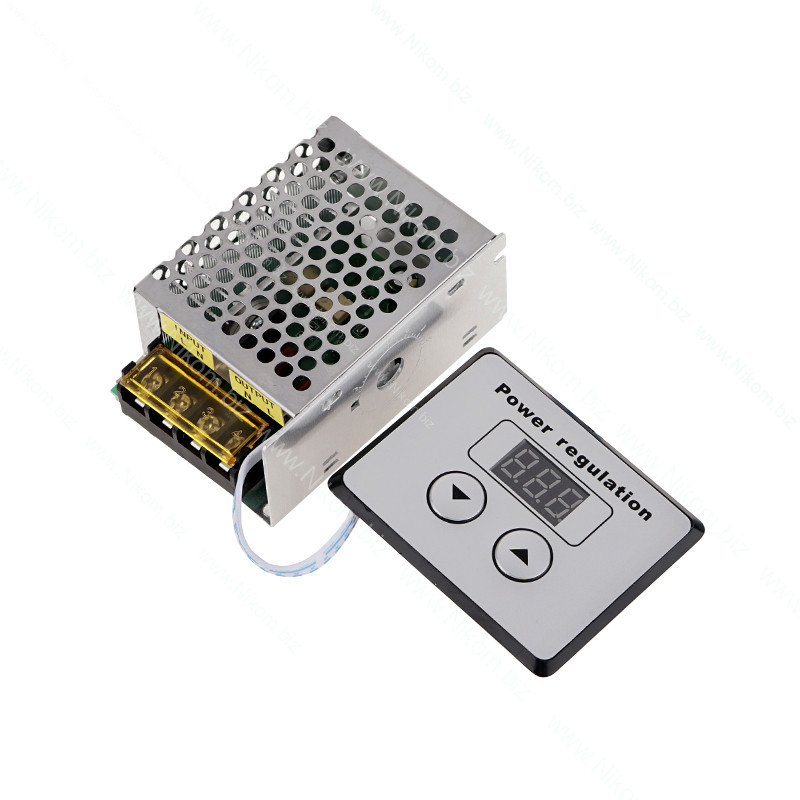

Регулятор мощности 4000 Вт (20 ампер) с цифровым дисплеем и кнопочным управлением, с возможностью уноса блока управления в удобное место.
Радиатор устройства и панели блока управления имеют отверстия.
Силовая часть в виде печатной платы смонтирована на алюминиевом радиаторе, на который с помощью винтов крепится мощный симистор. Для улучшения теплового контакта между семистором и радиатором использована теплопроводная паста в достаточном объеме. Платы аккуратны, флюс отмыт. Установленные на регуляторе винтовые клеммы для подключения входного напряжения и нагрузки рассчитаны на максимальный ток.
Технические характеристики:
Рабочее напряжение: 210…250В
Диапазон регулировки мощности: 0… 100%
На дисплее отображение в %, а не в вольтах
Тип питания: переменный
Входное напряжение: AC 220 В
Максимальная сила тока: 20
Мощность подключаемой нагрузки, максимальная :4000 Вт.
Номинальная мощность составляет 2.5-3 кВт
Особенности
Плавная регулировка во всем диапазоне мощности.
Большая мощность регулировки
Широкий диапазон рабочего напряжения
Детектор перехода через ноль
Кнопочное управление
Возможность разноса платы управления от силовой части
Установленный радиатор
Для работы на максимальной мощности, возможно, придется увеличить радиатор или охлаждать его вентилятором.
Конструкция устройства
Регулятор мощности выполнен в виде встроенной панели управления с отдельным силовым модулем.
Каждая кнопка замыкает два контакта. В характеристиках указана пиковая мощность устройства. Номинальная мощность составляет 2,5-3 кВт.
Панель управления входит в комплект. Отключать панель управления нельзя. При отключении питания настройки не сбиваются.
Условия эксплуатации
Температура –30С до +50С. Относительная влажность 20-80%, без образования конденсата.
Меры предосторожности
Модуль и клеммы находятся под опасным напряжением 220В.
Соблюдайте меры безопасности, не прикасайтесь к контактам печатной платы, пока модуль включен в сеть 220В.
