Description
1,1 ЖК-дисплей может отображать:
Входное-выходное напряжение, выходной ток. Выходная мощность;
1,2. быстрое и точное преобразование, может делать с низкого напряжения, высокое и наоборот, выходное напряжение может быть отрегулировано по своему желанию из 0,5-30v, предельный ток 0-4a может быть отрегулировано по своему желанию;
1,3. Защита от обратного подключения по входу, которая не выгорит;
1,4. Анти-обратный диод на выходе, не требуется дополнительный анти-обратный гасительный диод для зарядки батареи;
1,5. Модуль может быть установлен для питания или зарядки по умолчанию;
1,6. Доступны различные механизмы защиты программного обеспечения, и порог защиты регулируется. Когда рабочие параметры модуля превышают порог защиты, выход будет автоматически закрыт.
1,6. Выходная пульсация небольшая и PI фильтр доступен;
1,8. Увеличенные рёбра радиатора. В моделе конструктор с корпусом предусмотрено место под вентилятор 24а 40х20мм.

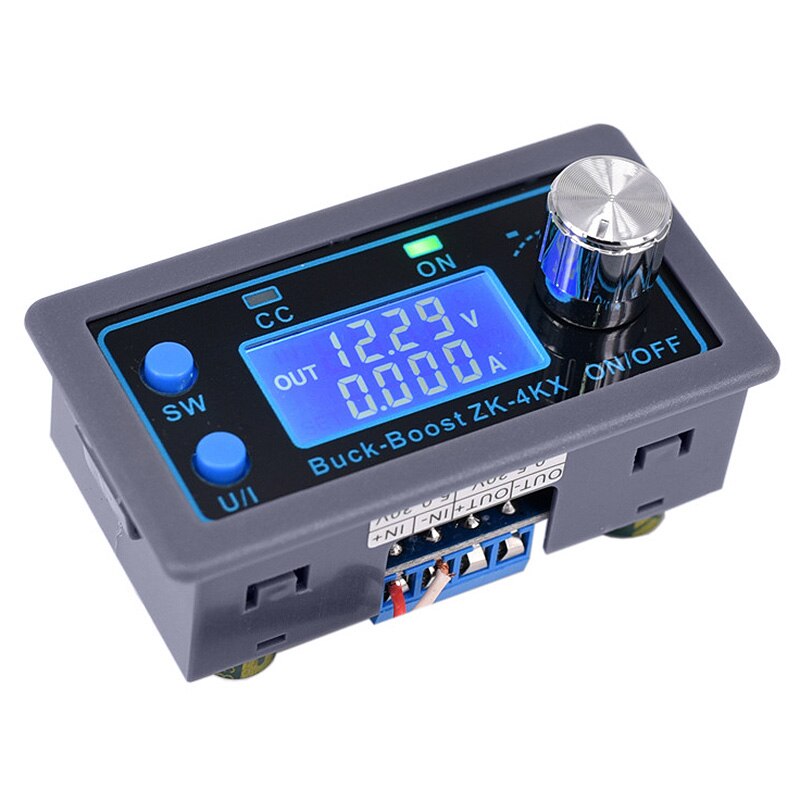

2. Параметры продукта модель ZK-4KX DC
Вход напряжение: 5,0-30 в
Выход напряжение: 0,5-30 в
Выходной ток: может работать стабильно на 3 А в течение длительного времени и может достигать 4 а при усиленном рассеивании тепла вентилятором.
Выходная мощность: Естественное тепловыделение 35 Вт, усиление тепловыделения 50 Вт
Напряжение Разрешение дисплея: 0,01 V
Текущее Разрешение дисплея: 0.001A
Эффективность преобразования: около 88%
Мягкий старт: Да (с предельной нагрузкой, модуль может не работать при запуске)
Механизм защиты:
Входное анти-обратное соединение;
Выход анти-обратного орошения;
Вход защита от пониженного напряжения (4,8-30v Регулируемый, по умолчанию 4,8 v)
Выход Защита от перенапряжения (0,5-31v регулируемый; В случае возникновения 31V)
Защита от перегрузки по току 0-4.1a (регулируется, по умолчанию 4.1a)
Защита от избыточной мощности (0-50 Вт регулируется, по умолчанию 50 Вт)
Защита от перегрева (80-110℃ Регулируется, по умолчанию 110 ℃)
Защита таймаута (0-100ч регулируется, выключено по умолчанию)
Сверхмощная защита (0-60 ач регулируется, по умолчанию выключено)
Рабочая частота: 180 кГц
Размеры: длина * ширина * высота 79 мм * 43 мм * 26 мм Вес: 92г
5,1. Параметры дисплея переключателя-в обычном интерфейсе нажмите SW, чтобы переключить дисплей ниже экрана дисплея, и переключите содержимое дисплея между током мощности W емкость Ah время h. Нажмите кнопку SW, чтобы переключить дисплей uplink на экран дисплея и переключить содержимое дисплея между входным напряжением в выходном напряжении.
5,2. Установите выходное напряжение-Нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки напряжения постоянного тока. Можно увидеть, что некоторая цифра выходного значения напряжения мигает. Поверните кодировщик влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на Поворотный энкодер, чтобы выбрать, какой бит выходного напряжения установить. После настройки нажмите кнопку U/I 2 раза, чтобы вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.
5,3. Установите значение постоянного тока (т. Е. Максимальное значение тока, разрешенное к выходу модулем) — нажмите кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс постоянного тока с установочным напряжением. Затем нажмите кнопку U/I и переключитесь на значение постоянного тока. Вы можете увидеть немного значения постоянного тока, мигающего. Поверните поворотный кодер влево и вправо, чтобы настроить основной и незначительный. Короткое нажатие на поворотный кодировщик, чтобы выбрать, какой бит установить значение постоянного тока. После настройки нажмите U/I, чтобы выйти из интерфейса постоянного тока и вернуться к нормальному интерфейсу. Или автоматически вернуться к нормальному интерфейсу после остановки работы в течение 10 с.
5,4. Установите режим включения/выключения модуля по умолчанию — нажмите и удерживайте кнопку U/I в обычном интерфейсе, чтобы войти в интерфейс настройки параметров. Вы можете увидеть, что он показывает «открыть» или «открыть». «Открыть» означает, что выход выключен по умолчани
