Description
Логический анализатор — электронный прибор, который может записывать и отображать последовательности цифровых сигналов. Он используется для тестирования и отладки цифровых электронных схем, например, при проектировании компонентов компьютеров и управляющих электронных устройств. В отличие от осциллографов, логические анализаторы имеют значительно больше входов.
Анализ последовательных и параллельных шин: CAN, DMX-512, I2C, I2S/PCM, MANCHESTER, 1-WIRE, Async Serial, SPI, Simple Parallel, UNI/O.
Бета версия ПО поддерживает: Atmel SWI, BiSS C, CAN, DMX-512, I2C, I2S/PCM, JTAG, LIN, MANCHESTER, MDIO, 1-WIRE, PS/2, Async Serial, SPI, Simple Parallel, UNI/O, USB 1.1.
8-цифровых входов
Диапазон входного напряжения: -0.5 ~ 5.25 В
Входной импеданс: 100 КОм, 10 пФ
Частота дискретизации: 24 Мгц, 16 Мгц, 12 Мгц, 8 Мгц, 4 Мгц, 2 Мгц, 1 Мгц, 500 Кгц, 250 Кгц, 200 Кгц, 100 Кгц, 50 Кгц, 25 Кгц
Питание от USB
Световая индикация

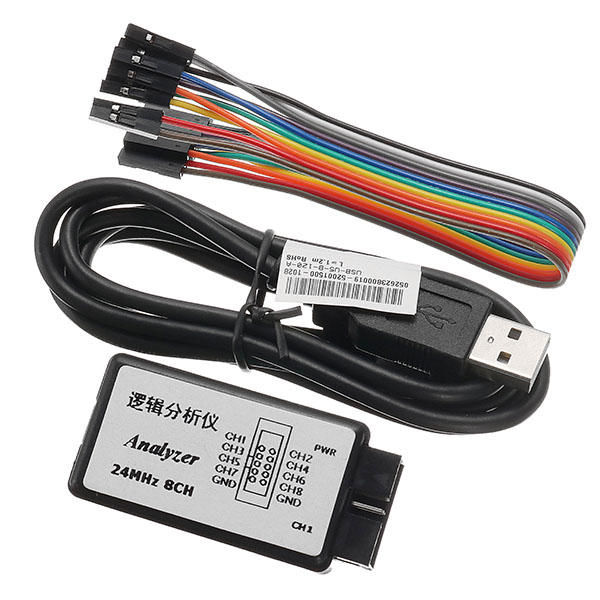

Комплектация: анализатор, дюпон кабель, USB-кабель
