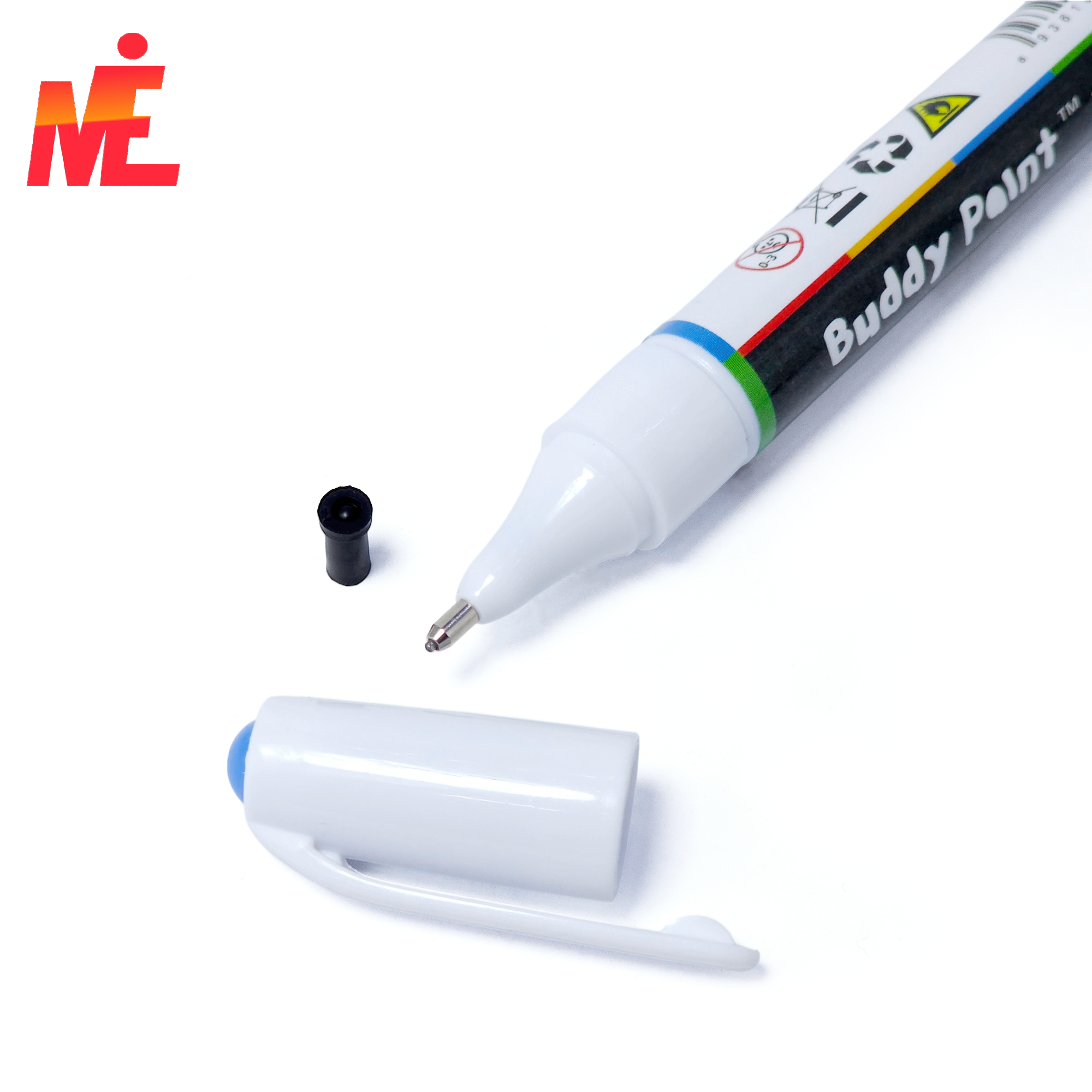

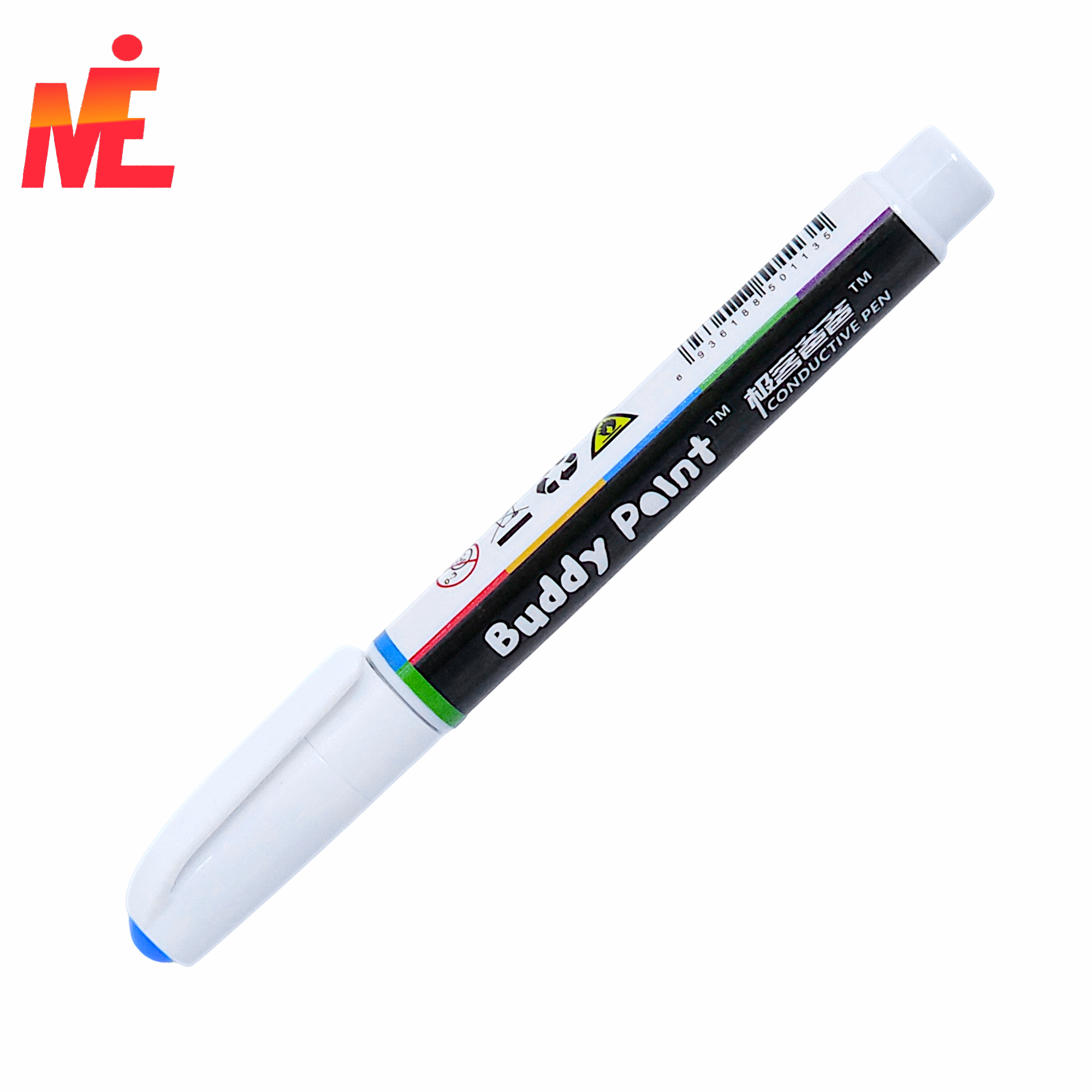

Маркер токопроводящией (conductive pen) применяется для выполнения электропроводящих коммуникаций на панелях из диэлектриков. При повреждении дорожек на печатной плате, порой создаются трудности по ее восстановлением. К примеру, графитовым клеем сложно протягивать длинные дорожки, а припаять перемычку вообще не каждому под силу, тем более на узких дорожках. Проще всего для этих целей применять токопроводящий маркер, который специально предназначен для нанесения электропроводных покрытий, перемычек и дорожек на диэлектрические поверхности. В применении маркер очень прост, перед началом нанесения на поверхность, нужно пару раз нажать на тюбик, для лучшего смешивания состава и встряхнуть его до появления внутри четкого стука шарика. И далее наносим токопроводящий рисунок на поверхность платы. Нанесенный слой быстро схватывается, время полной полимеризации при комнатной температуре 5-10 часов, но лучше прогреть, к примеру, феном, при этом и время сушки уменьшается до 2 мин. и сопротивление снижается. Маркер как хорошо наносится, так и хорошо удаляется при помощи любого растворителя или, к примеру, ножом, если это необходимо, удельное сопротивление состава 2мкОМ/см, а на 1мм вообще = 0 и не изменяет его до температуры 90 градусов цельсия. Также маркер можно применять для восстановления контактных площадок, к примеру, клавиатур или джойстиков.
Технические характеристики:
Сопротивление: от 0,0 до 0,1Ом • мм
Толщина линии: от 1 до 3мм.
Покрывающая способность: Высокая.
Термоустойчивость: Высокая. Максимальная температура окружающей среды не влияющая на сопротивление 90°С
Покрытие не эластично.
Водостойкость: Высокая
Пишущий узел: Metal Tip
Токсичность:
Общая токсичность: Низкая.
ПДК: 50 мг/м³ (на растворитель)
Аллерген: Гипоаллерген.
Совместимость с материалами контактирующими с пищей и кожным покровом: Нет данных.
Способ применения:
Сильно встряхнуть маркер до четкого стука шарика внутри баллона токопроводящего маркера
Нанести на участок.
Время схватывания 30 мин. при комнатной температуре. Далее полная полимеризация происходит за 5-10 часов, или при нагреве 100-150°С за 2-3 мин.
№ Наименование показателей
1. Внешний вид Подвижная жидкость желтого цвета, с осадком серебристо- серого цвета.
2. Число компонентов 1
3. Сухой остаток,% 69-75
4. Условная вязкость, с ( ВЗ-1 сопло 5,4 мм.) 25-35
5. Водо- и влагостойкость -стоек
6. Масло- и бензостойкость -стоек
8. Удельное объемное сопротивление 2мкОМ/см
