Description
Модуль датчика мышц EMG V3.0 с кабелем и электродами будет измерять отфильтрованную и выпрямленную электрическую активность мышцы; вывод 0-Vs Вольт в зависимости от количества активности в выбранной мышце, где Vs означает напряжение источника питания. Напряжение питания: мин. +-3,5В.
Обнаружение электромиограммы (ЭМГ) для измерения мышечной активности традиционно использовалось в медицинских исследованиях, однако с появлением сокращающихся, но более мощных микроконтроллеров и интегральных схем, мощность ЭМГ и датчики могут использоваться для различных систем управления.
Muscle Sensor v3 измеряет, фильтрует, корректирует и усиливает электрическую активность мышц и выдает аналоговый выходной сигнал, который легко считывается микроконтроллером, что позволяет создавать новые интерфейсы, управляемые мышцами, для ваших проектов.
Технические характеристики и особенности модуля датчика мышц EMG V3.0 : —
Диаметр электродной площадки: 52 мм
Длина кабеля: 2 фута
Вес: 30 грамм.
Улучшенный регулируемый коэффициент усиления (более прочный)
Бортовой порт для новых кабелей Подключается к плате прямо из коробки
Источник питания: обычно двойной источник питания ± 9 В, минимальное напряжение составляет ± 3,5 В.
Поддерживается Arduino, возможность монтажа на макетной плате
Инструкции по подключению:-
Чтобы использовать этот датчик, пользователь должен иметь три электрода, подключенных к телу субъекта.
Референтный электрод следует поместить на неактивный участок тела, например на костную часть локтя, голени или предплечья. Этот электрод должен быть подключен к черному или коричневому кабелю.
Два других электрода должны располагаться вдоль выбранной для измерения мышцы. Второй электрод должен располагаться посередине длины мышцы; этот электрод должен быть подключен к красному кабелю.
Последний электрод должен быть размещен на конце мышцы и подключен к синему кабелю.
Наконец, подключите контакт SIG к аналоговому входному контакту вашего микроконтроллера, а контакт GND к контакту заземления на вашем микроконтроллере.
В коплект входит :-

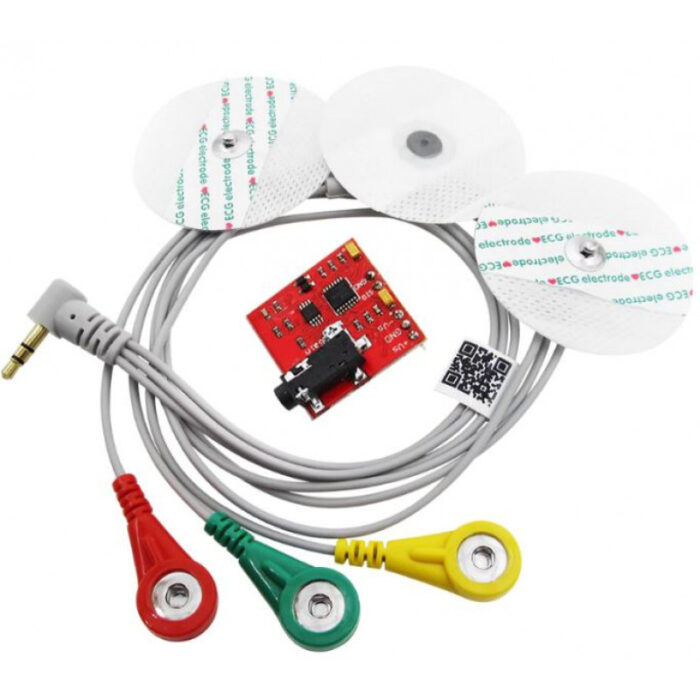

1 х датчик ЭМГ
1 х профессиональный кабель ЭМГ
3 одноразовых поверхностных электрода
