Description

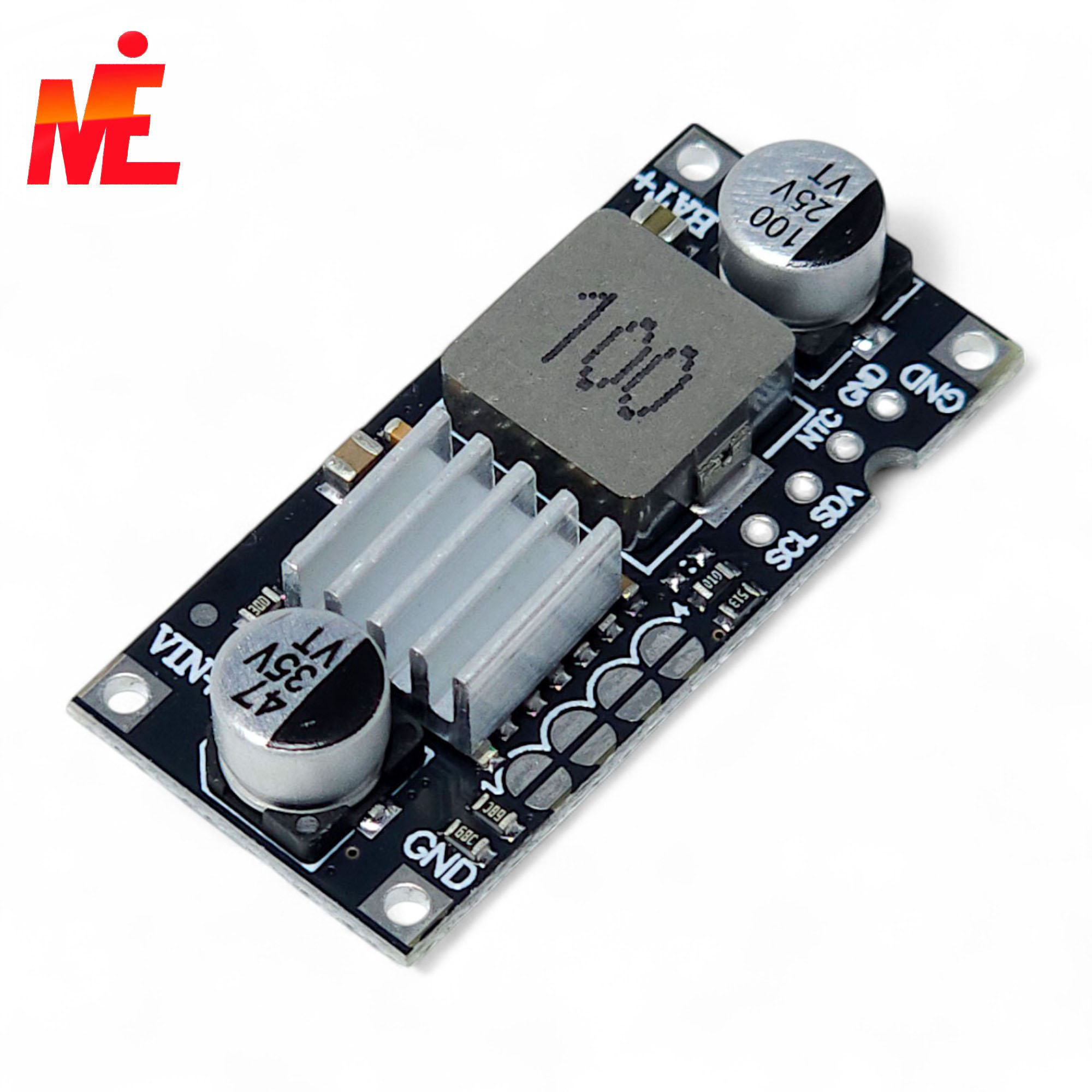

Этот модуль заряжает модуль литиевой батареи серии от 1 до 4, настройка короткого подключения. Максимальная поддержка тока 3А, мощность зарядки в соответствии с напряжением батареи для расчета, например, текущее напряжение батареи 13 В, умноженное на 3 А, составляет 39 Вт, эта мощность относительно велика, мощность источника питания недостаточно велика, Мы можем установить входной ток, чтобы установить максимальную мощность зарядки, чтобы обеспечить совместимость всей системы зарядки, обратите внимание, что модуль представляет собой понижающий тип, входное напряжение должно быть выше, чем значение напряжения полностью заряженного аккумулятора. То есть, как правило, должно быть больше 4,2 В, умноженное на напряжение установленного количества батареек.

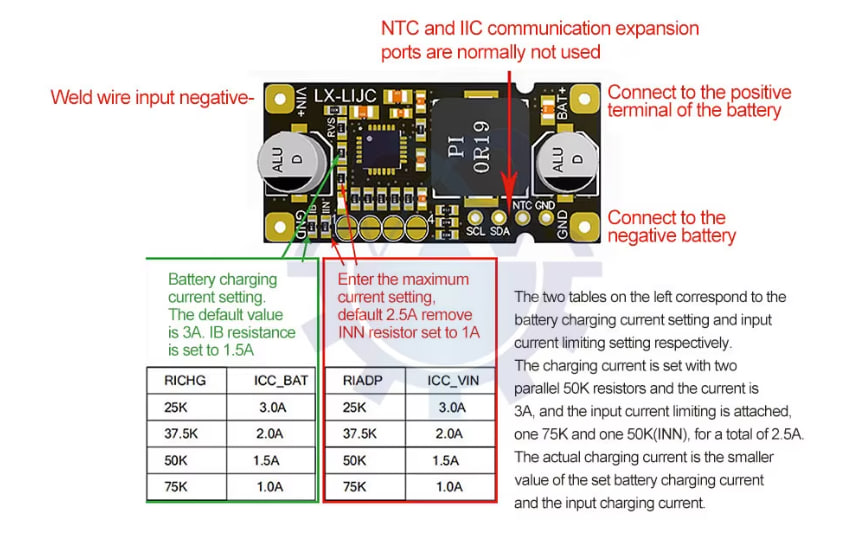

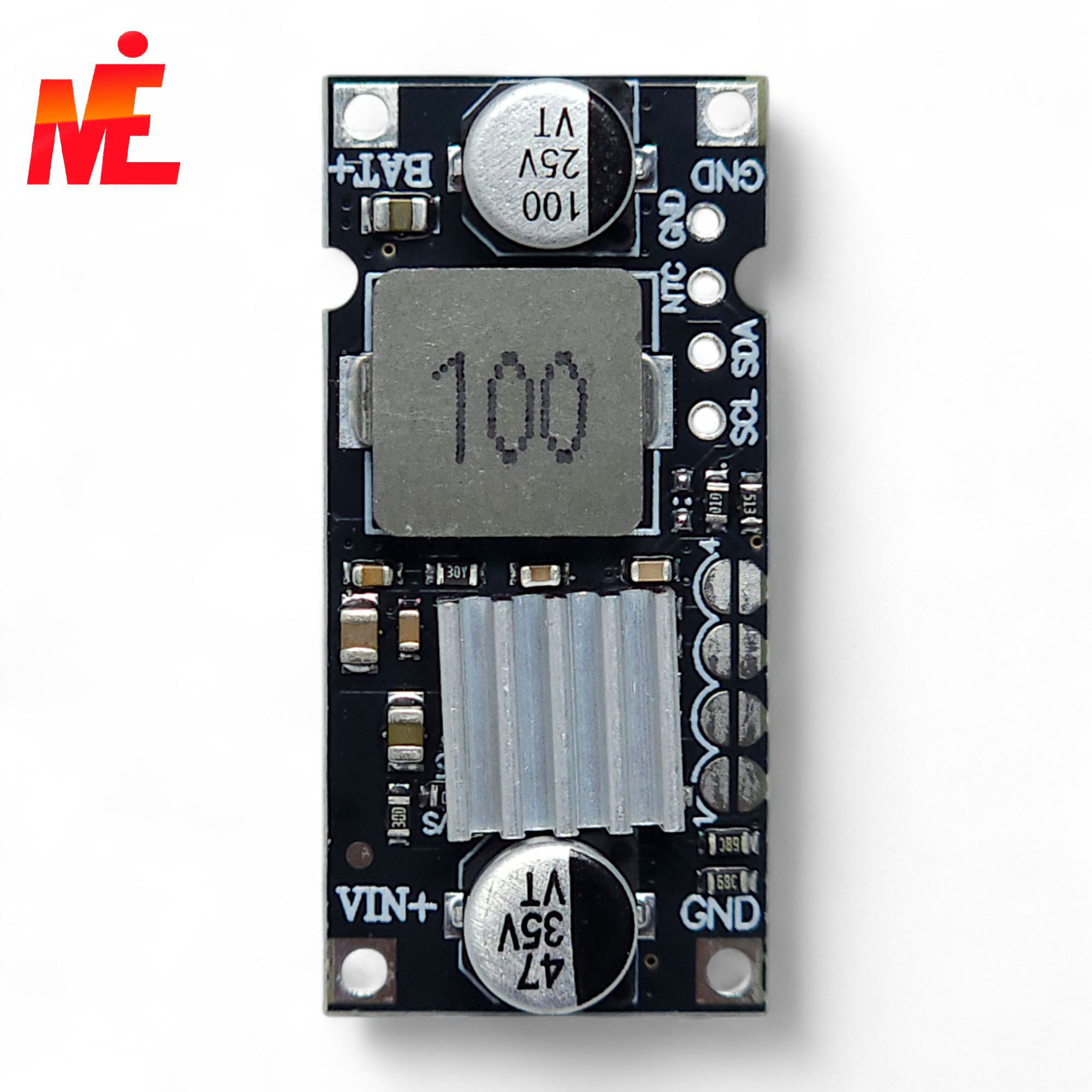

Вход: Диапазон входного напряжения: от 5 В до 26 В, обратите внимание, что модуль понижающего типа, входное напряжение должно быть выше, чем значение напряжения полностью заряженной батареи. То есть напряжение должно быть больше 4,2 В, умноженное на напряжение установленного количества батареек. Чтобы обеспечить совместимость источника питания, вы можете установить верхний предел входного тока выше производственного теста. Плата по умолчанию размещена 75K и 50K (INN) соответственно, что соответствует 1A и 1.5A текущим общим 2.5A. Другое значение входного тока может изменять свои собственные настройки сопротивления, формула: сопротивление R = 75K/входной ток A

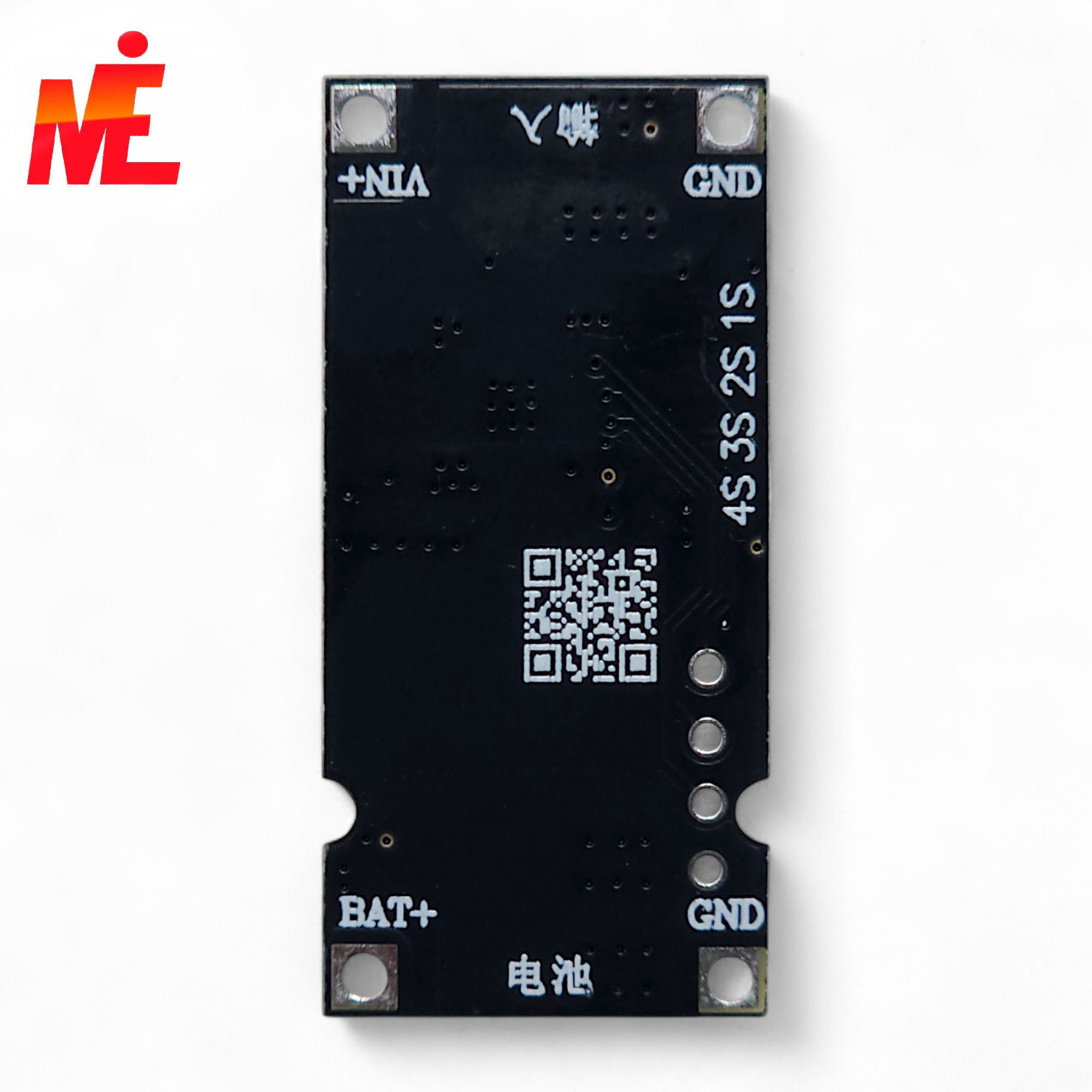

Выход: поддержка от 1 до 4 серий, батарея должна добавить плату защиты, номер серии напрямую короткий набор, конкретная ссылка на набор изображений. Ток зарядки по умолчанию установлен на два параллельных резистора 50 кОм, каждый из которых соответствует току 1,5 А, всего 3 А. 1.5A после удаления одного из других значений тока можно самостоятельно изменить настройки резистора, формула таковая: резистор R = 75K/ток батареи A, не может превышать 3A.
Фактический зарядный ток принимает меньшее значение установленного зарядного тока на стороне аккумулятора и зарядного тока на входной стороне. Мощность зарядки равна напряжению аккумулятора в реальном времени, умноженному на ток. Чем выше мощность, убедитесь, что проводка сварная, провод достаточно толстый, а мощность источника питания достаточна.
Доступ NTC: нормально не используется, при необходимости значение сопротивления резистора NTC до 82 кОм (слово «SCL» в левом нижнем углу резистора), точка сварки NTC и рядом с термистором 100K доступа к GND (B = 4100).
Светодиодный индикатор: индикатор мигает при зарядке, всегда Светится при полной зарядке.
