Description

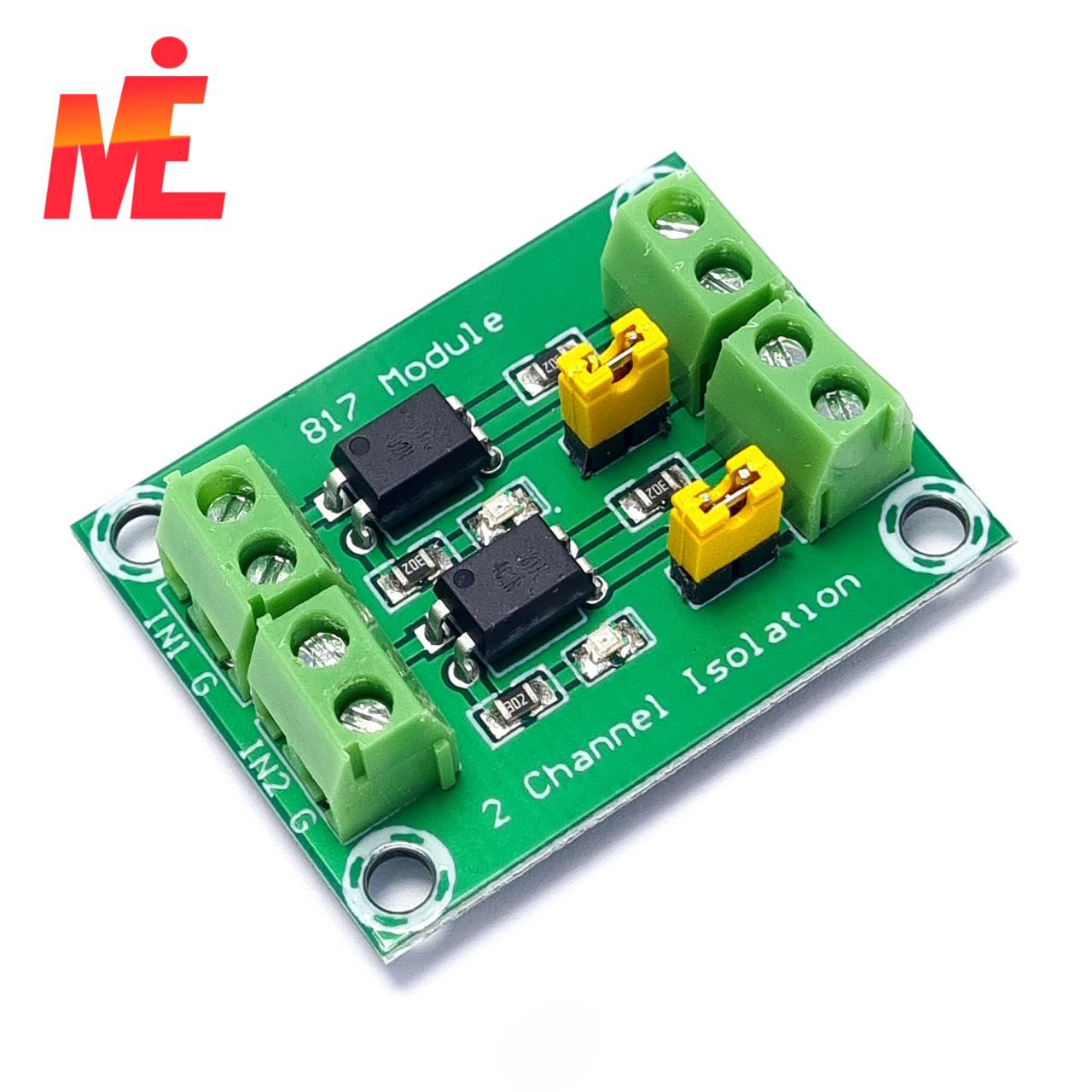

Это 2-канальная изолирующая плата оптопары PC817. Встроенные 2-канальные 817 независимы, поэтому можно одновременно обеспечить различное управление напряжением. Используя двустороннюю оптопару 817, для достижения управляющего сигнала и изоляции управляющего сигнала вы можете напрямую использовать порт ввода-вывода микроконтроллера или другого устройства для обеспечения контроля изоляции напряжения, вы можете добиться небольшого контроля напряжения, сторона управления может быть внешней транзисторная МОП-трубка или разные уровни напряжения интерфейса устройства.
Приложения:
Изоляция ввода-вывода для MCU (микроконтроллеров)
Подавление помех в коммутационных цепях
Передача сигнала между цепями с разными потенциалами и импедансами
Это модуль оптрона для преобразования сигналов 5 В в любой уровень напряжения, который вы хотите, например, от 5 В до 24 В для взаимодействия с ПЛК или от 12 В до 5 В для взаимодействия с датчиками 12 В.
Модель: HY-M154
Функции
Тип оптопары: PC817
Входное напряжение: 3,6 – 24 В
Выходное напряжение: 3,6 – 30 В
Перемычка для выбора активного типа выходного сигнала HIGH/LOW.
4 канала оптопары независимы, могут использоваться для преобразования различных уровней напряжения
Предел частоты: < 4 кГц
