Description

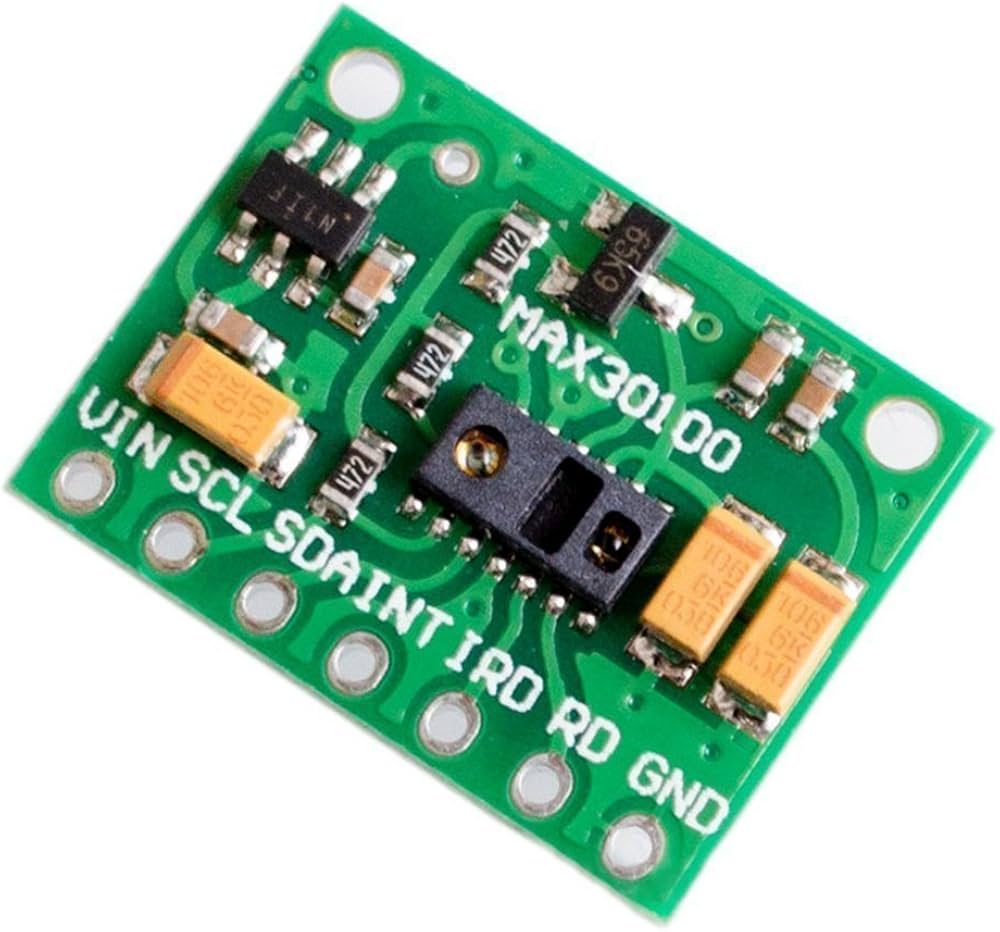

Пульсоксиметр MAX30100 — это медицинский прибор, который используется для измерения уровня насыщения крови кислородом, частоты сердечных сокращений и силы пульса.
Он использует неинвазивный метод измерения уровня насыщения крови кислородом.
Этот модуль имеет пару светодиодов ( Light Emitting Diode ) , которые излучают монохроматический красный свет с длиной волны 660 нм и инфракрасный свет с длиной волны 940 нм .
Когда фотодиод излучает свет, он падает на палец и поглощается насыщенной кислородом кровью, оставшийся свет отражается от пальца и падает на детектор.
Детектор обнаруживает и обрабатывает сигналы и выдает выходной сигнал.
Датчик MAX30100 работает по протоколу последовательной связи I2C.
Технические характеристики модуля MAX30100
Рабочее напряжение модуля составляет от 1,7В до 3,3В.
Ток питания 1200 мкА.
Диапазон рабочих температур модуля составляет от -40С до +85С.
Диапазон тока светодиода от 0 мА до 50 мА.
Диапазон длительности импульса светодиода от 200 мкс до 1,6 мс
