Description

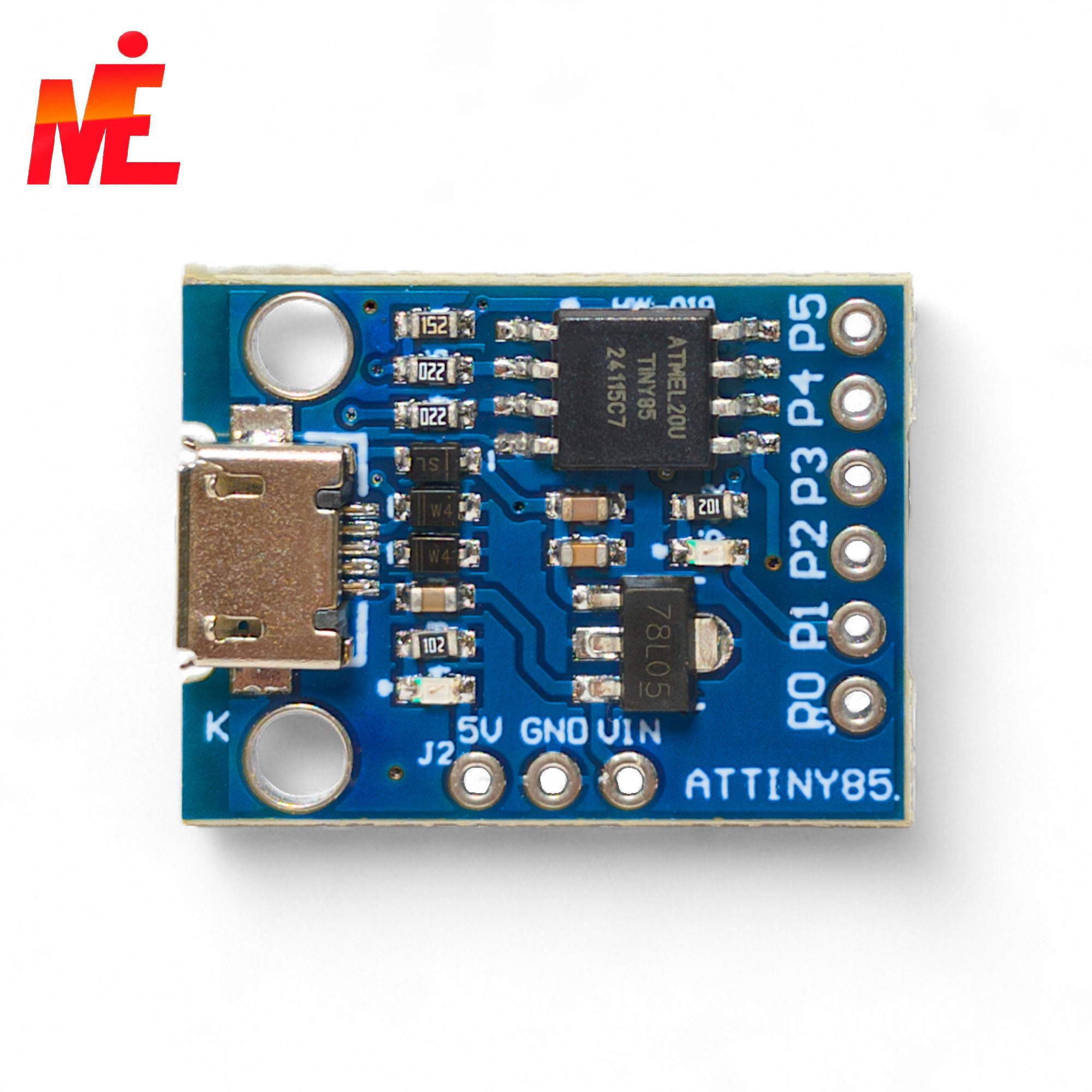

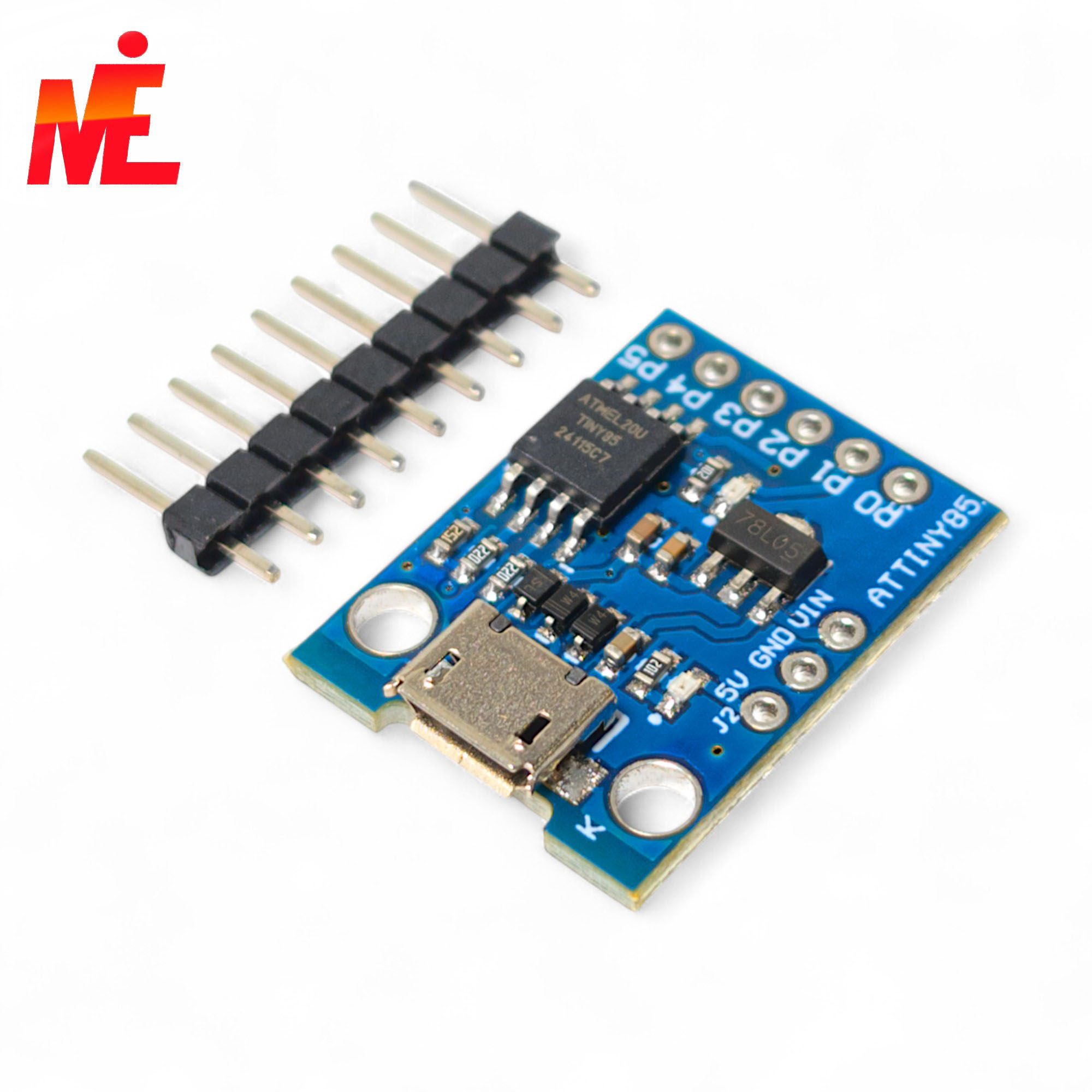

Плата разработчика ATTINY85 предназначена для разработки устройств с минимальными требованиями к периферии и возможностью непосредственного подключения к USB интерфейсу компьютера для программирования и отладки. Для подключения к компьютеру требуется кабель microUSB. У контроллера выведено 6 выходов и все они доступны для использования. Два зарезервировано для работы с USB интерфейсом, к одному подключен светодиод. Для разработки можно использовать среду разработки Arduino IDE (OSX/Win/Linux).
Питаться устройство может от USB интерфейса, внешнего источника напряжением 5В и напряжением от 7В до 12В от внутреннего стабилизатора напряжения 5В 500мА. Переключение источника питания происходит автоматически. При разработке программ следует учитывать занятость системой Timer0 и Timer1.

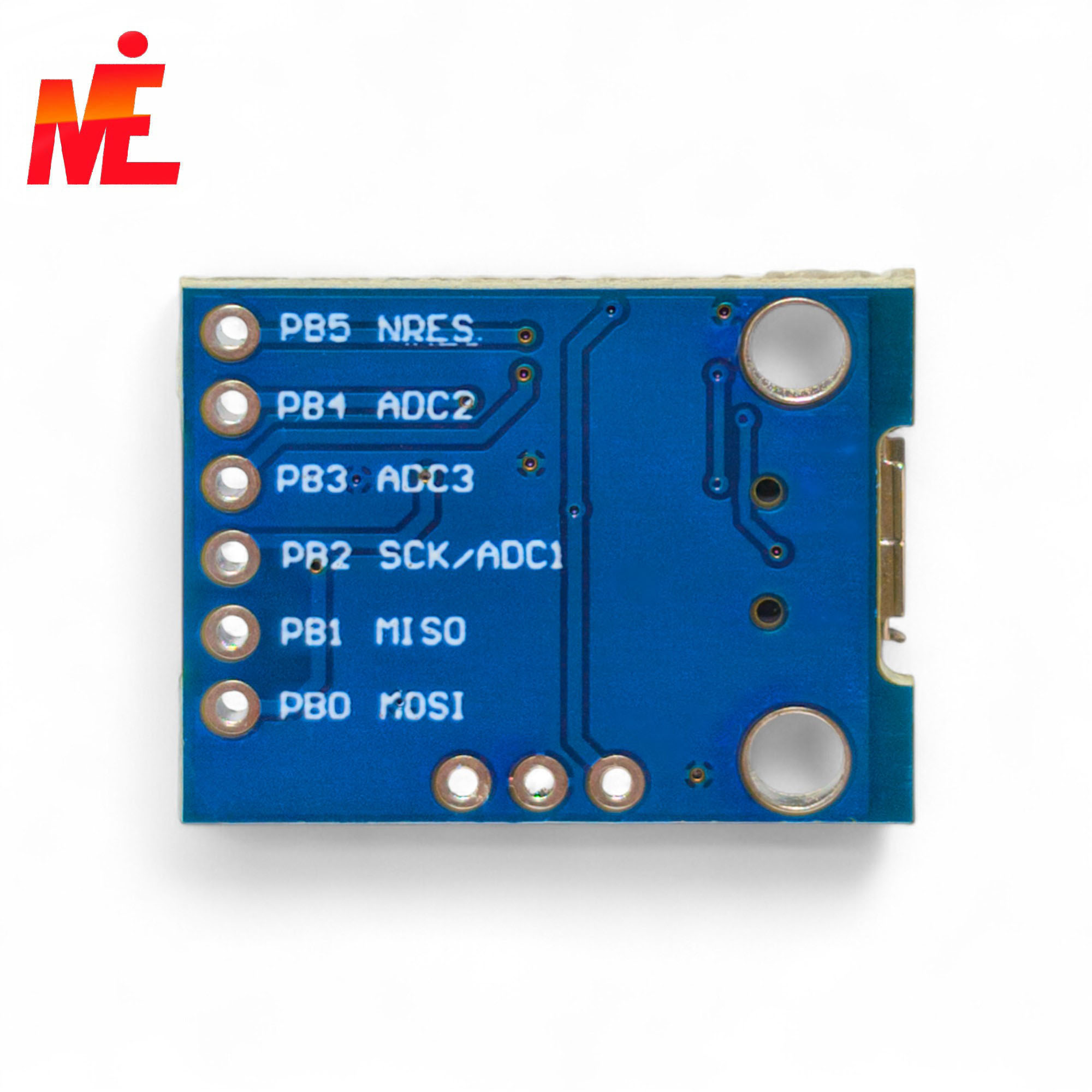

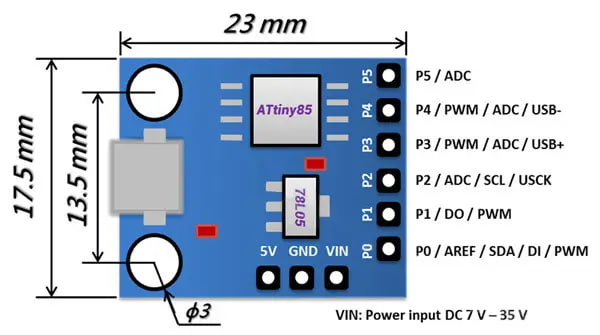

Функции выводов контроллера:
Р0 — ARef, SDA, DI, PWM
P1 — DO, PWM
P2 — D/A, SCK
P3 — D/A, USB+
P4 — PWM, D/A, USB-
P5 — D/A
Характеристики:
Микроконтроллер: ATTINY85-20U (SOP-8)
Внутренний генератор: 8 МГц
Встроенный умножитель частоты: 8
Объем памяти программ: 8Кбайт (6Кбайт доступных)
Аппаратные интерфейсы: SPI, I2C
ШИМ: 3 канала
АЦП: 4 канала
Индикаторы: Питание Состояние (Pin0)
