Реле РКТ-2 предназначено для включения – отключения пусковой обмотки, а значит и холодильника, применяются электромагнитные пусковые токовые реле. При включении холодильника в сеть, по рабочей обмотке двигателя, катушке пускового реле и цепь защитного реле (она находится в замкнутом состоянии) – проходит большой ток короткого замыкания (при этом ротор не вращается).
В результате якорь пускового реле втягивается в соленоидную катушку и замыкает контакты, включая при этом пусковую обмотку. Ротор начинает разгоняться. В результате разгона, ток в цепи снижается. Якорь реле своей массой опускается и размыкает контакты. Пусковая обмотка отключается. Мотор продолжает вращаться с включенной рабочей и отключенной пусковой обмоткой. В то же время, при включении холодильника в сеть через биметаллическую пластину и нагревательный элемент защитного реле проходит ток короткого замыкания.
При запуске двигателя и нормальном разгоне ротора пластина не нагревается до такой степени, чтобы ее изгиб разомкнул контакты. Цепь остается замкнутой. Двигатель работает.

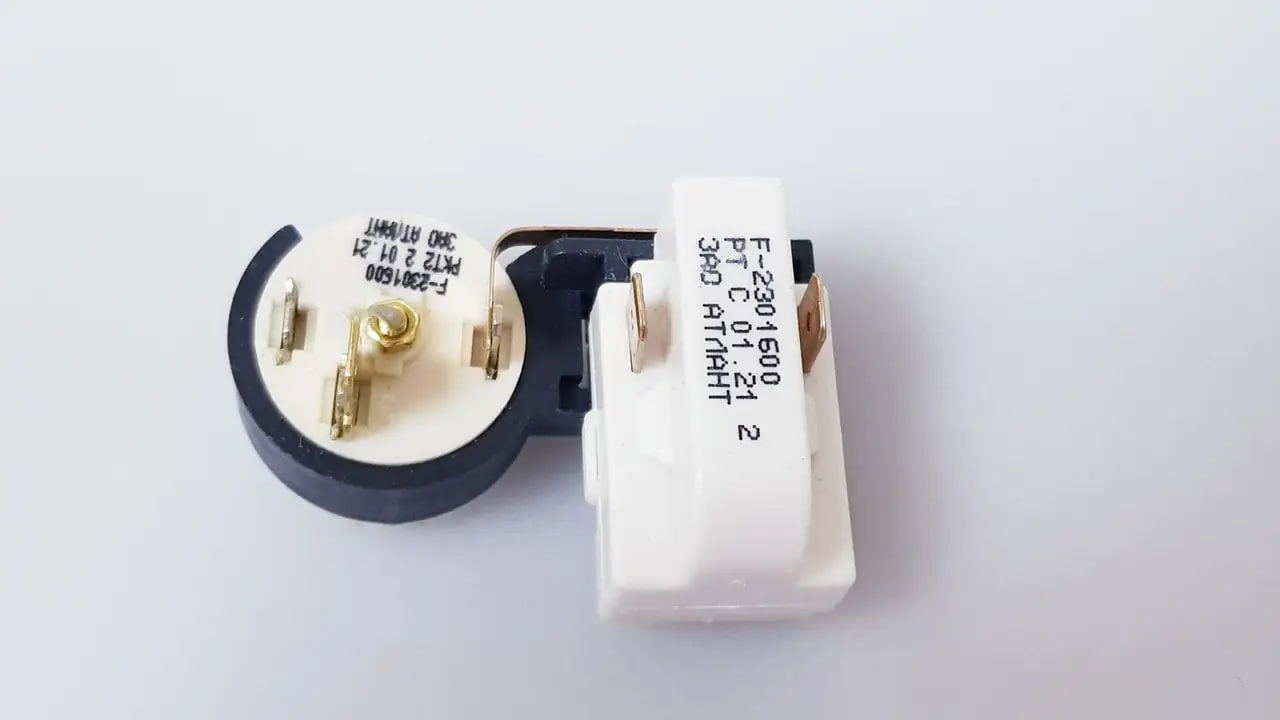

Особенности пускового реле компрессора РКТ-2:
Пусковое реле для компрессора РКТ 2 для холодильного оборудования запускает электродвигатель компрессора после подачи электроэнергии на него.
Пуско-защитное реле для компрессора РКТ 2, служащее для соединения электроцепи при заданных входных параметрах
Для компрессоров Атлант (подходит на другие бытовые компрессоры)
