Description
Функции
Добавлена внутренняя поддержка модуля ExpressLRS.
Обновлен дизайн основной платы с STM32F207 на STM32F407.
Улучшенная зарядка USB-C QC 3.0
Прецизионные подвесы с эффектом Холла в стандартной комплектации
Операционная система EdgeTX установлена на заводе
Обновленный задний кофр с удобными рукоятками
Улучшенный захват ползунка S1 / S2

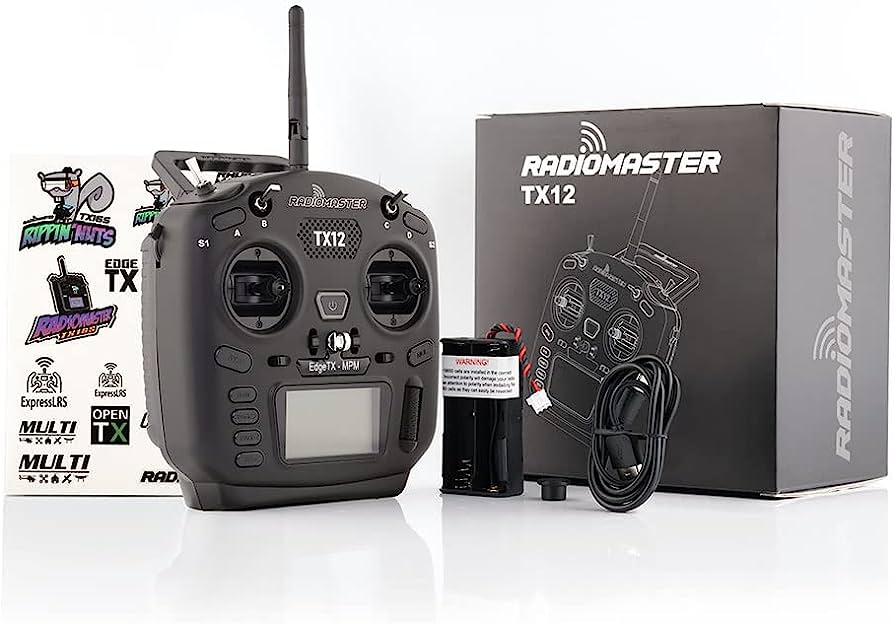

SD-карта в комплекте
Обеспечьте режимы M1 и M2
Спецификация

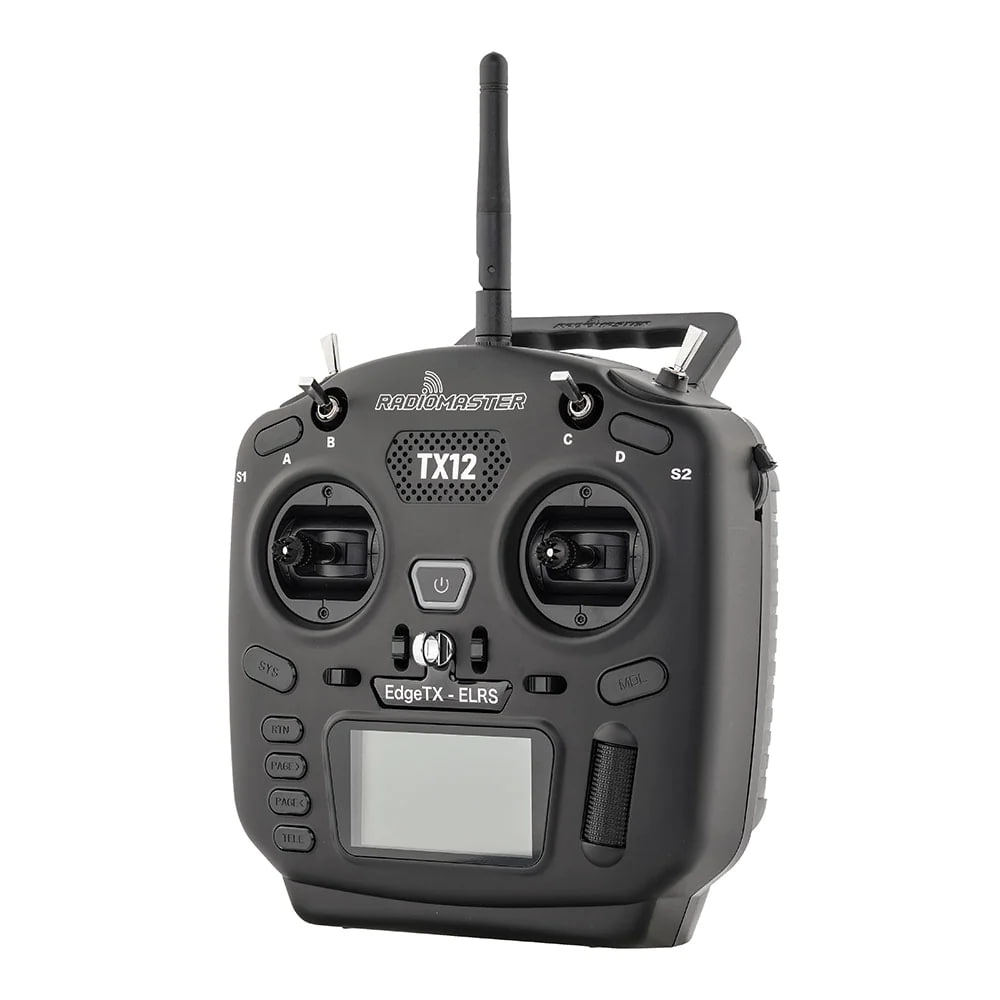

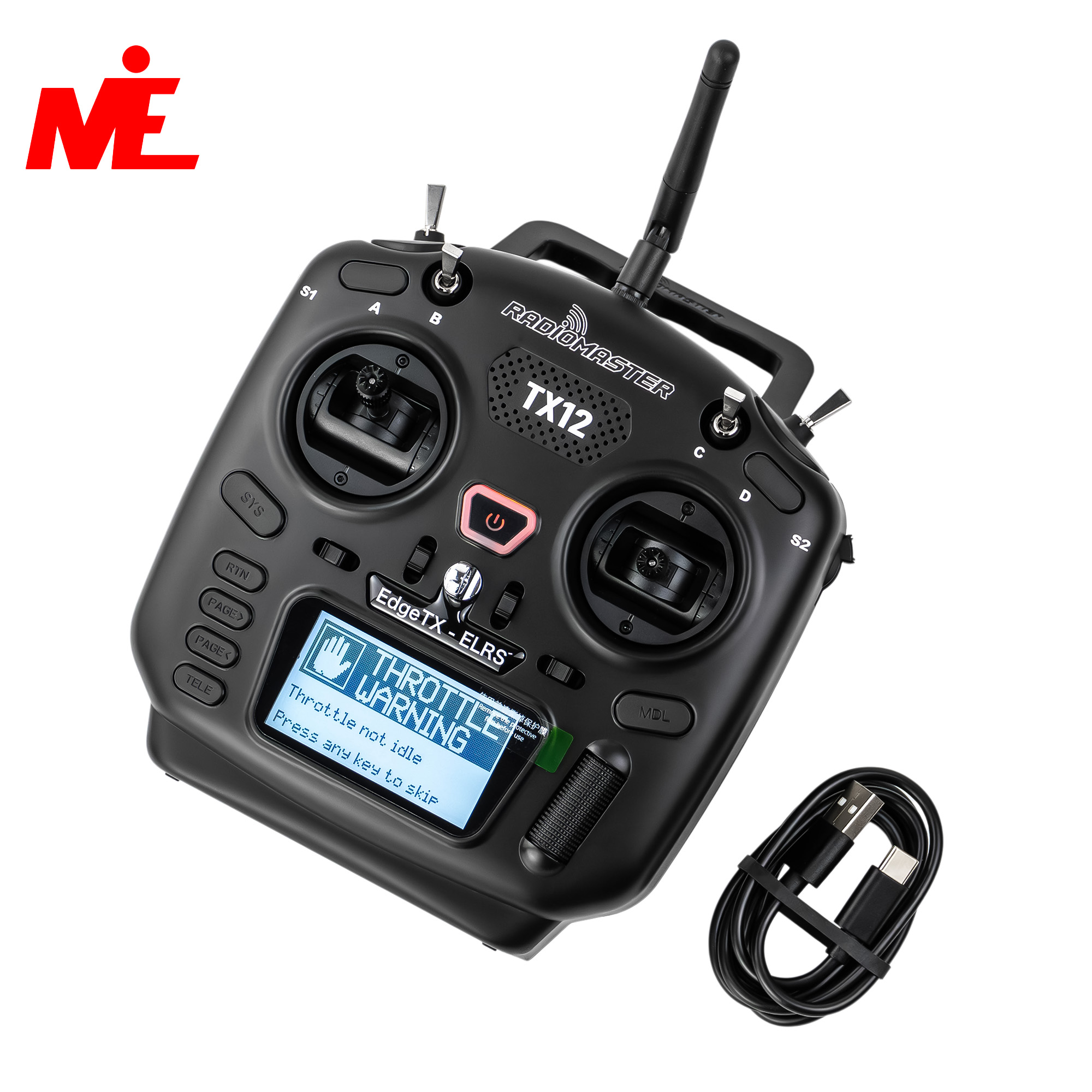

Пункт: Радио TX12 Mark II
Размер: 170*159*108 мм
Вес: 363 г
Частота: 2,400 ГГц-2,480 ГГц
ВЧ-чип: ExpressLRS (ELRS)
Рабочий ток: 320 мА при 8,4 В
Диапазон напряжения: 6,6-8,4 В постоянного тока
Прошивка радио: EdgeTX (передатчик) / ExpressLRS (радиомодуль)
Каналы: до 16 (в зависимости от ресивера)
Дисплей: 128*64 монохромный ЖК-дисплей
Gimbal: Высокоточные подвесы Холла
Внешний модуль: JR/FrSKY/Crossfire совместимый
Метод обновления: USB/SD-карта и EdgeTX Buddy онлайн или программное обеспечение EdgeTX Companion для ПК
USB-зарядка: QC3 USB-C
