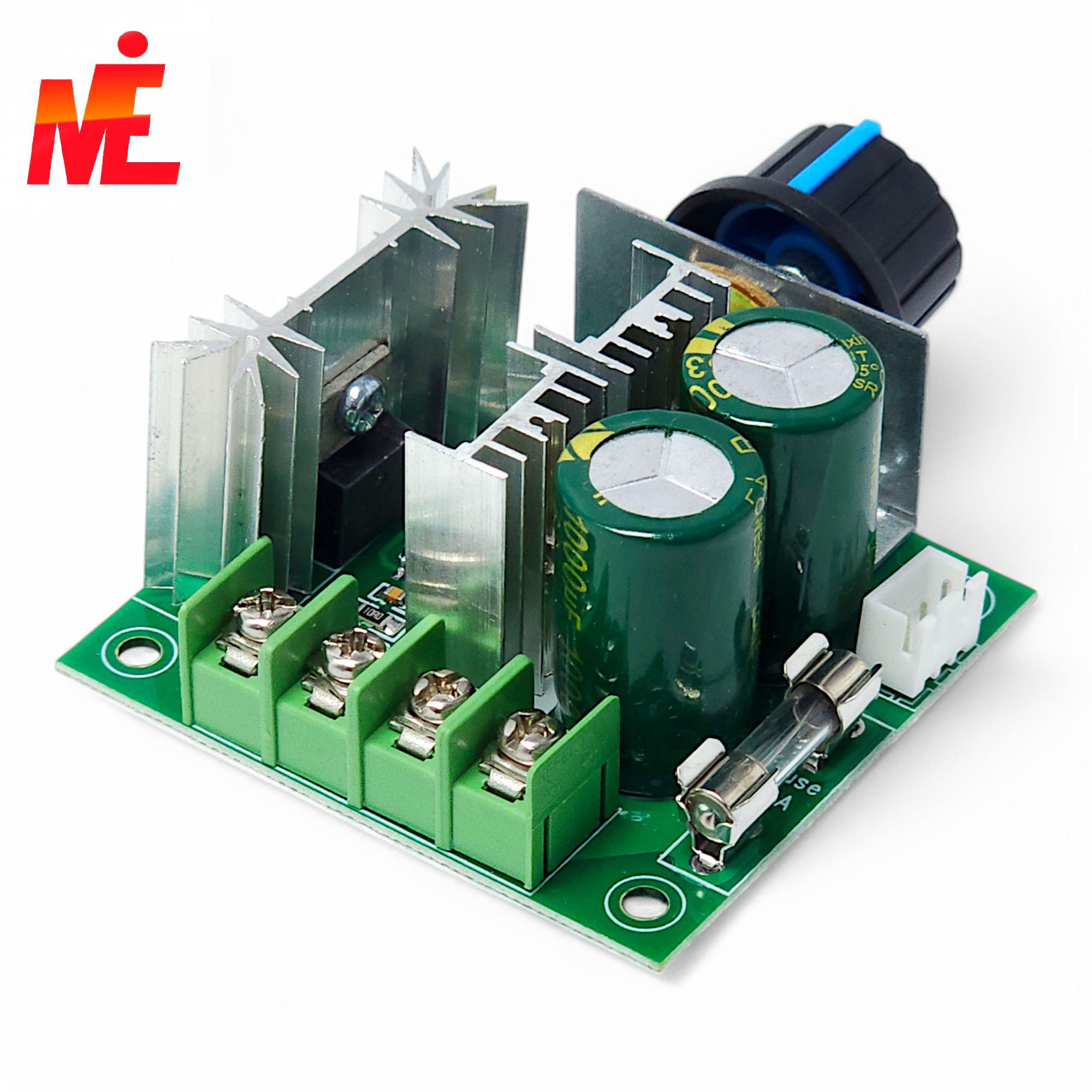

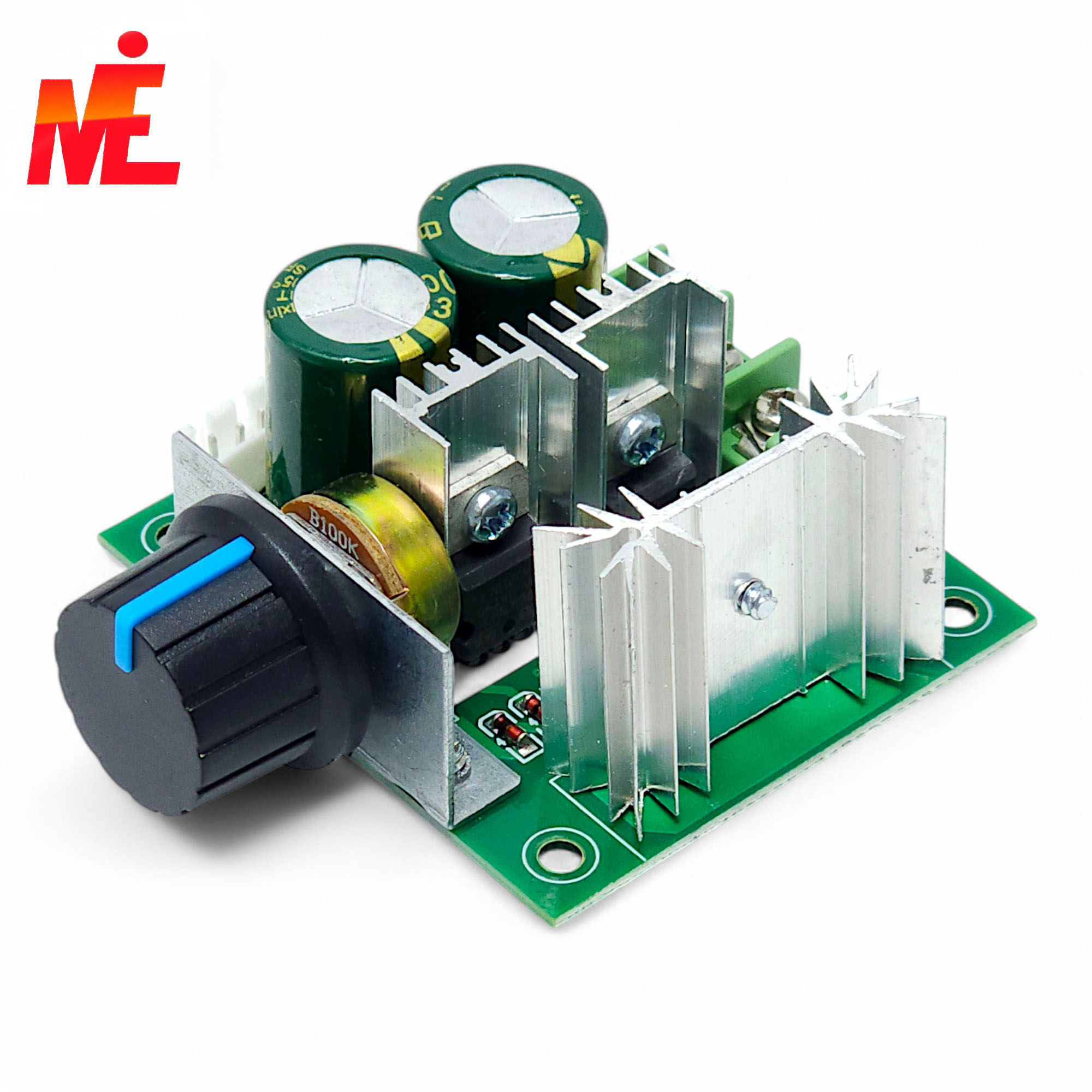

егулятор скорости вращения электродвигателя позволяет точно управлять оборотами двигателя постоянного тока используя метод широтно-импульсной модуляции (ШИМ). Регулятор управляет напряжением постоянного тока в диапазоне от 10 до 100%.
Данный модуль может обеспечить непрерывную подачу тока до 10А на двигатель постоянного тока.

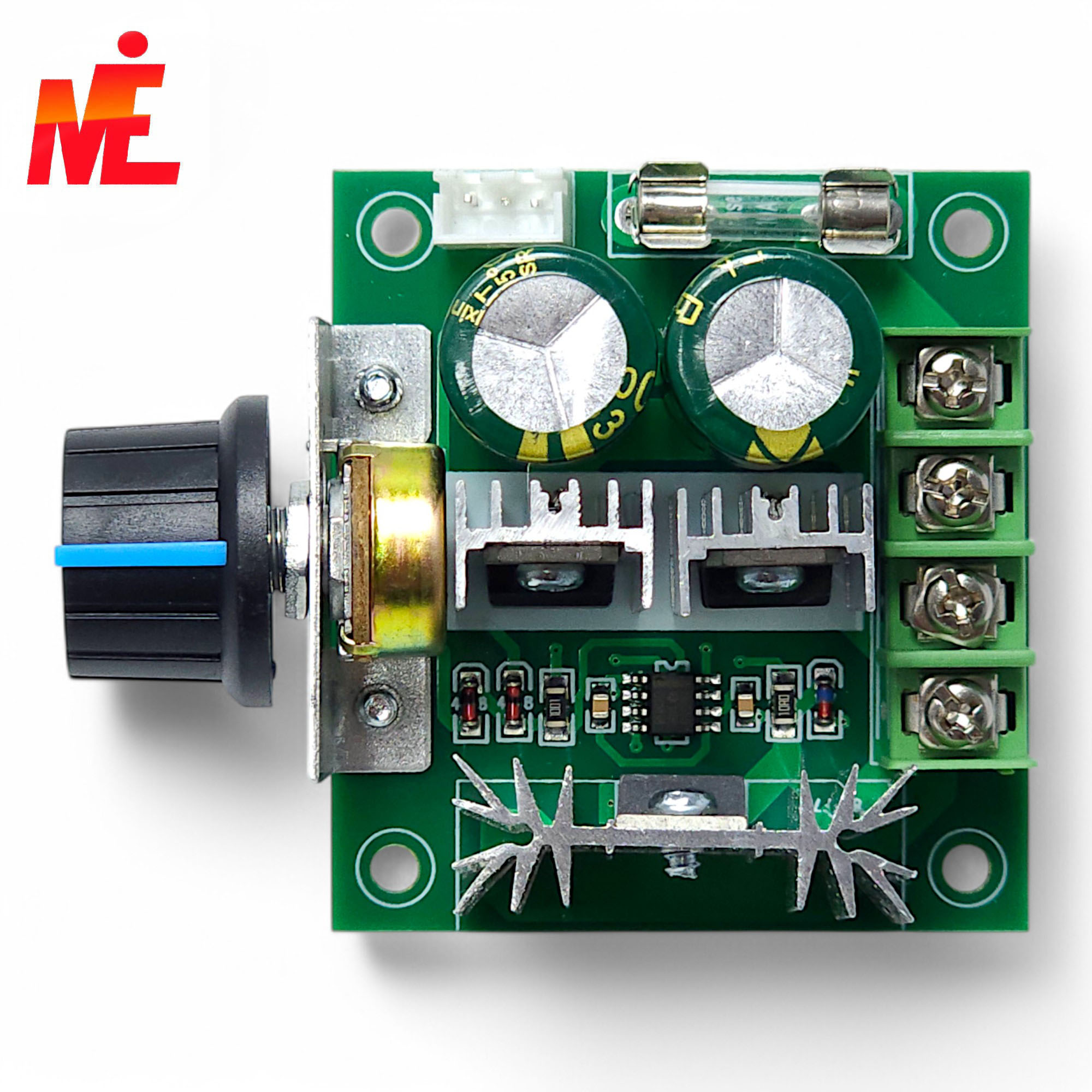

Управление скоростью двигателя осуществляется с помощью переменного резистора номиналом 10 кОм. На плате регулятора имеется 4 винтовых клеммы для подключения двигателя и питания. Обозначение контактов для питания Power + и Power-, а для двигателя Motor+, Motor-.
Питание регулятора осуществляется от источника питания с напряжением 12 – 40В постоянного тока, который способен обеспечить соответственную нагрузку.
Технические характеристики:
Входное напряжение: 12 В — 40 В DC
Максимальная выходная мощность: 400 Вт
Максимальный непрерывный выходной ток: 10 А
Диапазон регулировки: 10%…100%
Размеры ДхШхВ: 55х60х28 мм
Частота ШИМ: 13 кГц
