Обзор

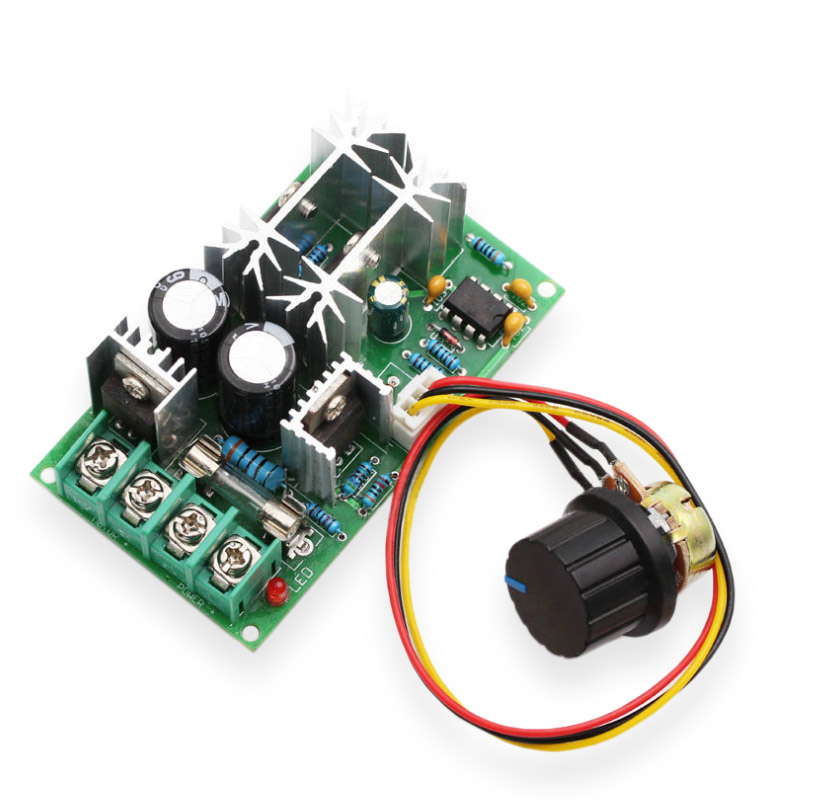

ШИМ регулятор оборотов коллекторного двигателя постоянного тока DC 10-60В 20А с выносным регулятором.
ШИМ регулятор мощности имеет самое широкую область применения. Это регулятор хода коллекторных двигателей, диммер для светодиодов и светодиодных лент, реобас для майнинг фермы.
Регулятор напряжения постоянного тока изменяет значение выходного напряжения в диапазоне от 10 вольт до 60 Вольт с максимальной нагрузкой до 20 Ампер и мощностью до 1200 Ватт.
Профессиональная версия ШИМ-контроллера, адаптированная для непрерывной работы.
Применение:
плавное регулирование частоты вращения коллекторных электродвигателей (вентиляторы, вакуумные масляные насосы, лопасти, двигатели стеклоочистителей и т. д.)
реобас для майнинг фермы
регулировка яркости свечения галогеновых ламп 12В/24В, или ламп накаливания 12В/24В/36В/48В
регулировка силы света (диммер) (светодиоды и светодиодные ленты без мерцания)
регулирование мощности нагревателей, резистивных проволочных нагревателей и других резистивных элементов
ШИМ регулятор оборотов используется для регулирования оборотов мощных вентиляторов, это реобас для майнинг фермы. Вентиляторы подключаются параллельно и для соединения вентиляторов используются только черный и красный провода.
Управление скоростью двигателя осуществляется с помощью выносного регулировочного резистора на 10 кОм с ручкой.
Используется для точной регулировки скорости.
Высокая эффективность, высокий крутящий момент, низкий нагрев.
С защитой от обратной полярности, с высокой защитой по току.
Предназначен для управления нагрузкой до 20 А. Рекомендуемая длительная нагрузка 10 A, 450 Вт.
Внимание! При использование модуля для регулировки на нагрузках близких к 20 А необходимо дополнительное охлаждение.
Потенциометр управления скважностью импульсов позволяет производить регулировку мощности от нуля до максимального значения
Характеристики
Напряжение питания: 10 – 60 В постоянного тока
Максимальный ток: 20 А
Непрерывный ток: 18 А
Максимальная мощность: 1200 Вт
Диапазон управления скоростью двигателя: от 0 до 100%
Частота ШИМ: 25 кГц
Размеры: 77 х 45 х 28 мм
Схема подключения:
На плате регулятора имеется 4 винтовых клеммы для подключения двигателя и питания. На задней стороне платы есть обозначения клемм.
Клеммы Power + и Power- подключаем к источнику питания соответственно + и — (например, к аккумулятору)
Клеммы Motor+ и Motor- подключаем к электродвигателю постоянного тока в соответствующей полярности (при смене полярности, двигатель будет вращаться в другую сторону).
