Description

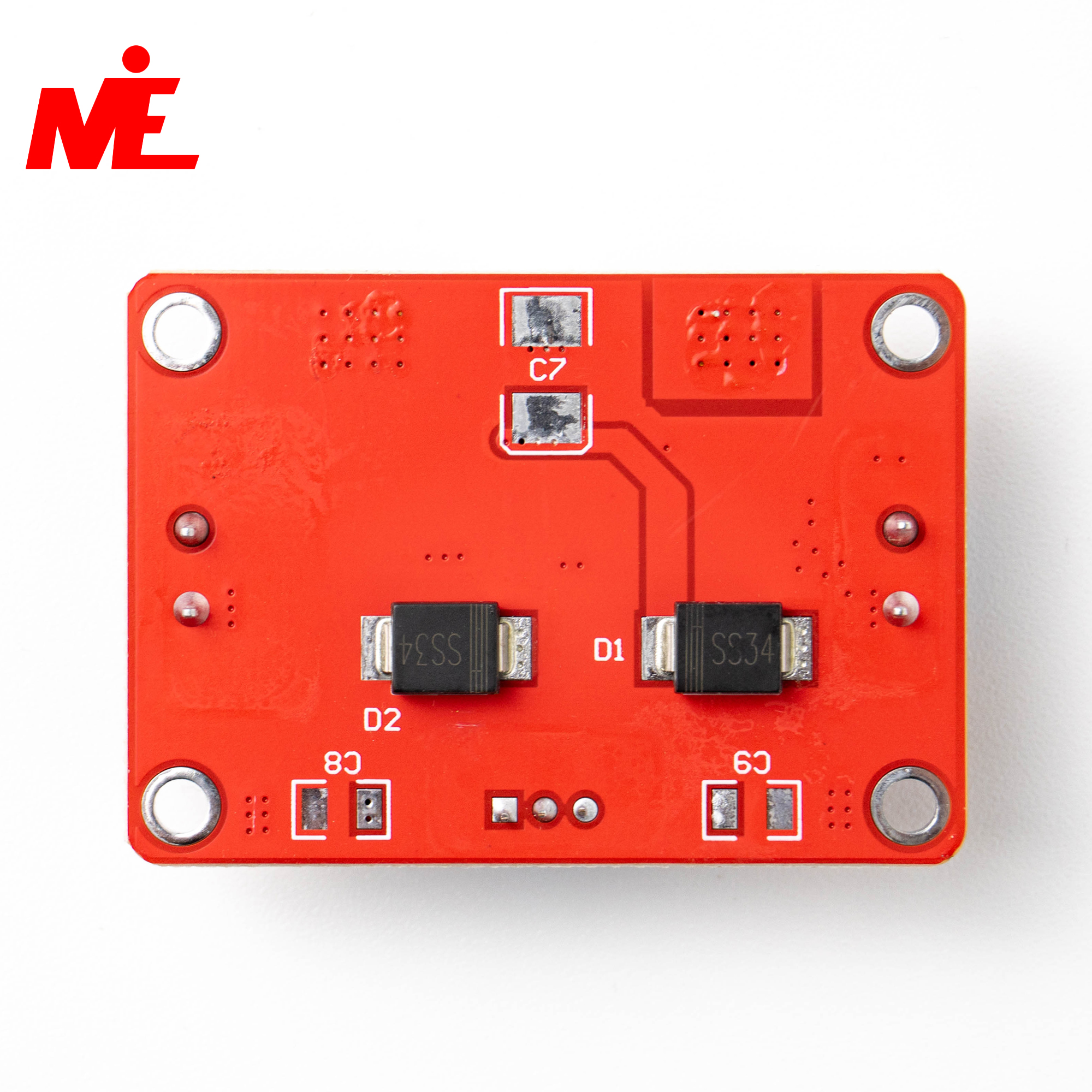

Модуль LM2596 / LM2577 представляет собой автоматический повышающе-понижающий (Step-Up/Step-Down) DC-DC преобразователь. Его главная особенность — способность поддерживать стабильное выходное напряжение независимо от того, выше или ниже входное напряжение относительно заданного значения.
Технические характеристики (актуально на 2026 год)
Параметр Значение
Входное напряжение 3.5В – 35В
Выходное напряжение 1.25В – 26В (регулируемое)
Выходной ток до 2А (номинальный), 3А (с доп. охлаждением)
Макс. мощность ~10 Вт (пассивное охлаждение), до 20 Вт (с радиатором)
Эффективность (КПД) до 80%
Рабочая температура от -40°C до +85°C
Принцип работы и особенности

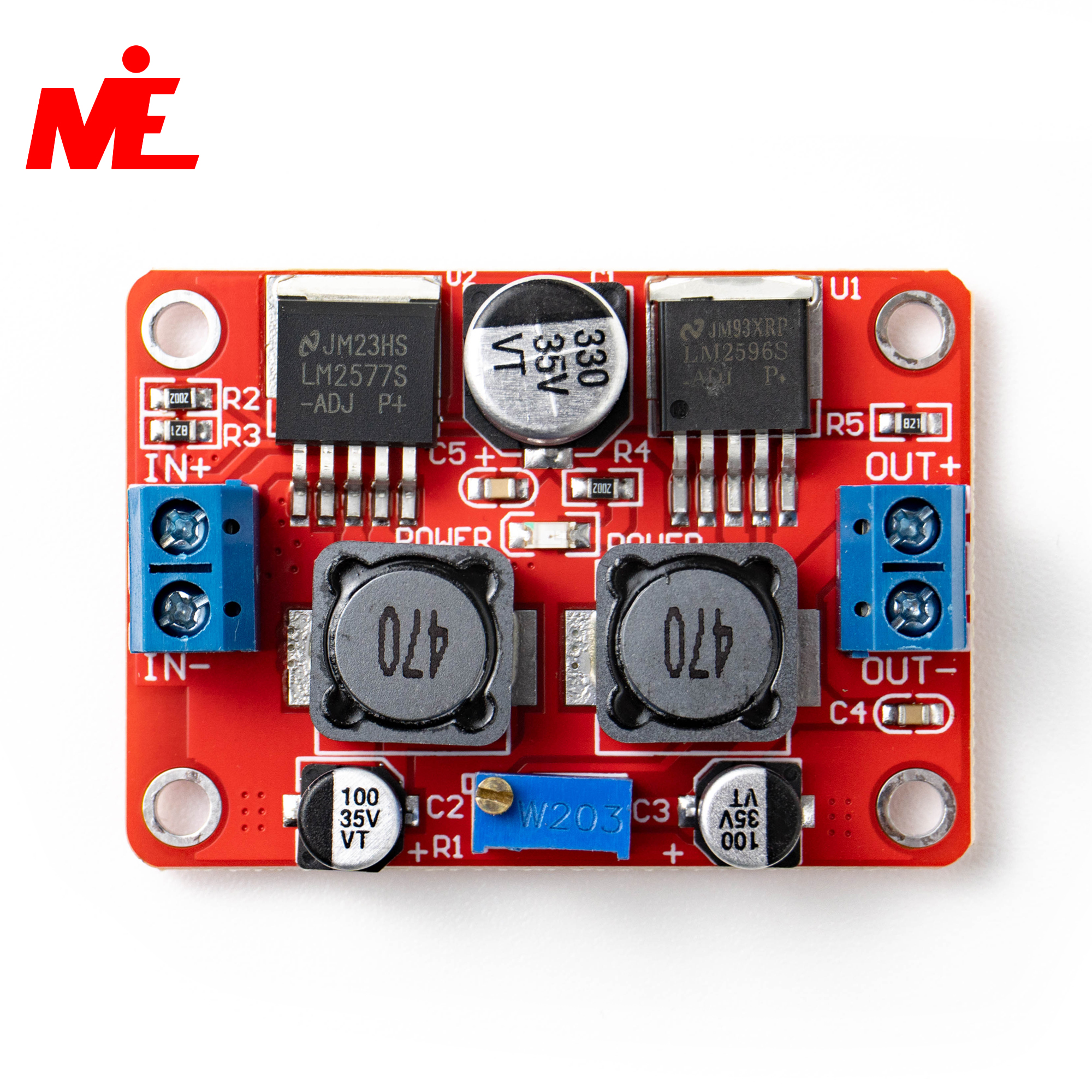

Комбинированная схема: Модуль объединяет чип LM2577 (повышение напряжения) и LM2596 (понижение). Это идеально подходит для систем, где напряжение источника нестабильно (например, литиевый аккумулятор, напряжение которого падает с 4.2В до 3В, при необходимости получить стабильные 3.3В).
Режимы CC/CV: Большинство этих модулей оснащены тремя потенциометрами для регулировки:
Voltage (V): Установка выходного напряжения.
Current (I): Ограничение выходного тока (режим постоянного тока — CC).
Indicator: Настройка порога срабатывания индикатора «заряд окончен».
Светодиодная индикация:
Индикатор режима ограничения тока (CC).
Индикатор процесса зарядки.
Индикатор завершения зарядки (Full).
Основные сферы применения
Солнечные системы: Стабилизация напряжения от солнечных панелей, которое сильно меняется в зависимости от освещенности.
Зарядка аккумуляторов: Подходит для зарядки Li-ion, LiFePO4 и свинцово-кислотных АКБ благодаря точному ограничению тока и напряжения.
Питание светодиодов: Использование в качестве драйвера для мощных LED, где важно поддерживать стабильный ток.
Автомобильная электроника: Обеспечение стабильных 12В для оборудования при работе стартера (просадка напряжения) или работе генератора (скачки до 14.4В).
Важное примечание
При нагрузке более 10–15 Вт или токе свыше 2А микросхемы начинают сильно нагреваться. Для долговечной работы в 2026 году рекомендуется обязательно устанавливать радиаторы на обе микросхемы или использовать активный обдув.
