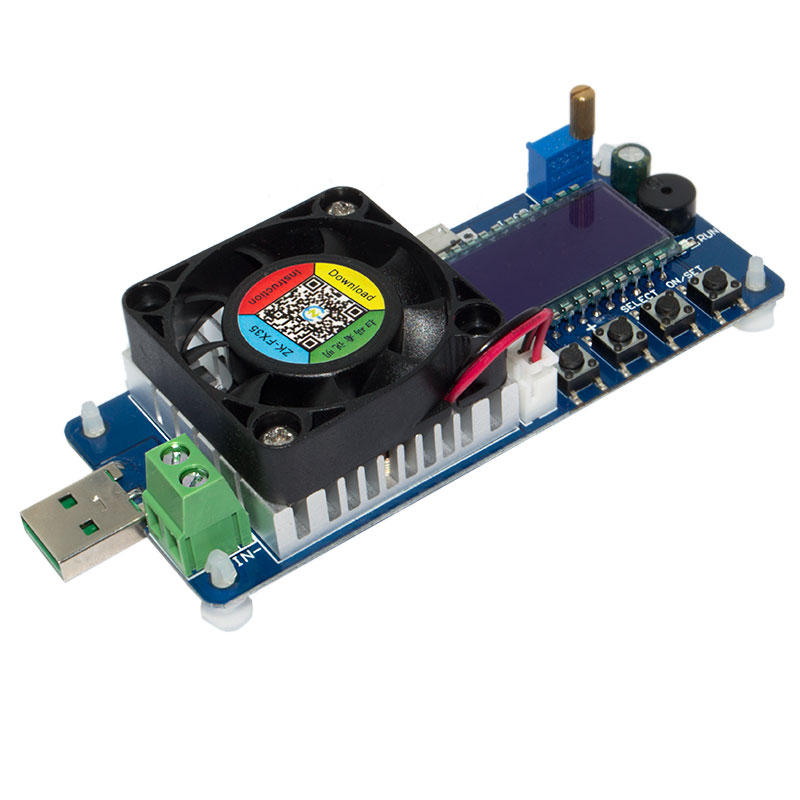

Электронная нагрузка предназначена для тестирования источников питания током до 5 Ампер и мощностью до 35 Ватт. Особенностью данной электронной нагрузки является то, что она работает исключительно с дополнительным внешним питанием. Внешнее питание 5 вольт подключается через разъём микро USB. Значение тока нагрузки устанавливается подстроечным резистором с ручкой. Максимальный ток, который можно установить — 5,6 Ампер.
На плате имеется разъём USB-A для подключения испытуемых устройств, таких как повербанки, зарядные устройства и т.д. Рядом с USB разъёмом имеется винтовой клеммник, к которому с помощью проводов можно подключать различные источники питания для проверки.
Управление производится с помощью четырех кнопок. Кнопка ON/SET включает отключает нагрузку. Кнопка SELECT поочередно меняет отображаемую информацию на дисплее: напряжение и ток (V и A), напряжение и мощность (V и W), напряжение и емкость (V и Ah), напряжение и время измерения. Длительное нажатие кнопки SELECT изменяет информацию в верхней строке с напряжения на температуру. Для сброса счетчиков необходимо нажать и удерживать кнопку «-«.
Вентилятор принудительного охлаждения включается при достижении температуры 40 градусов.
Для входа в сервисный режим нажмите и удерживайте кнопку ON/SET. Первый пункт меню — отсечка по нижнему порогу (LUP). Нажатием кнопки SELECT переходим к следующему пункту меню — отсечка по верхнему порогу (OUP). Необходимые значения устанавливаются кнопками «+» и «-«.
Следующий пункт меню — отсечка по току (OCP). За ним следует (OPP) — отсечка по мощности (максимальное значение 35,5 W). Далее — отсечка по температуре (ОГР). Следующий пункт меню — установка времени измерения (ОНР). OAP — ограничение по емкости. Следующий экран — калибровка напряжения (corU) и далее калибровка тока (corC).
Установка значений отсечек определяет крайние значения при которых устройство прекращает работу, издавая прерывистый звуковой сигнал, что особенно актуально при тестировании аккумуляторов и источников питания без защиты.
Напряжение на входной клемме нагрузки должно быть в пределах 1,5–25 В постоянного тока, а сила тока не должна превышать 5А.
