Description

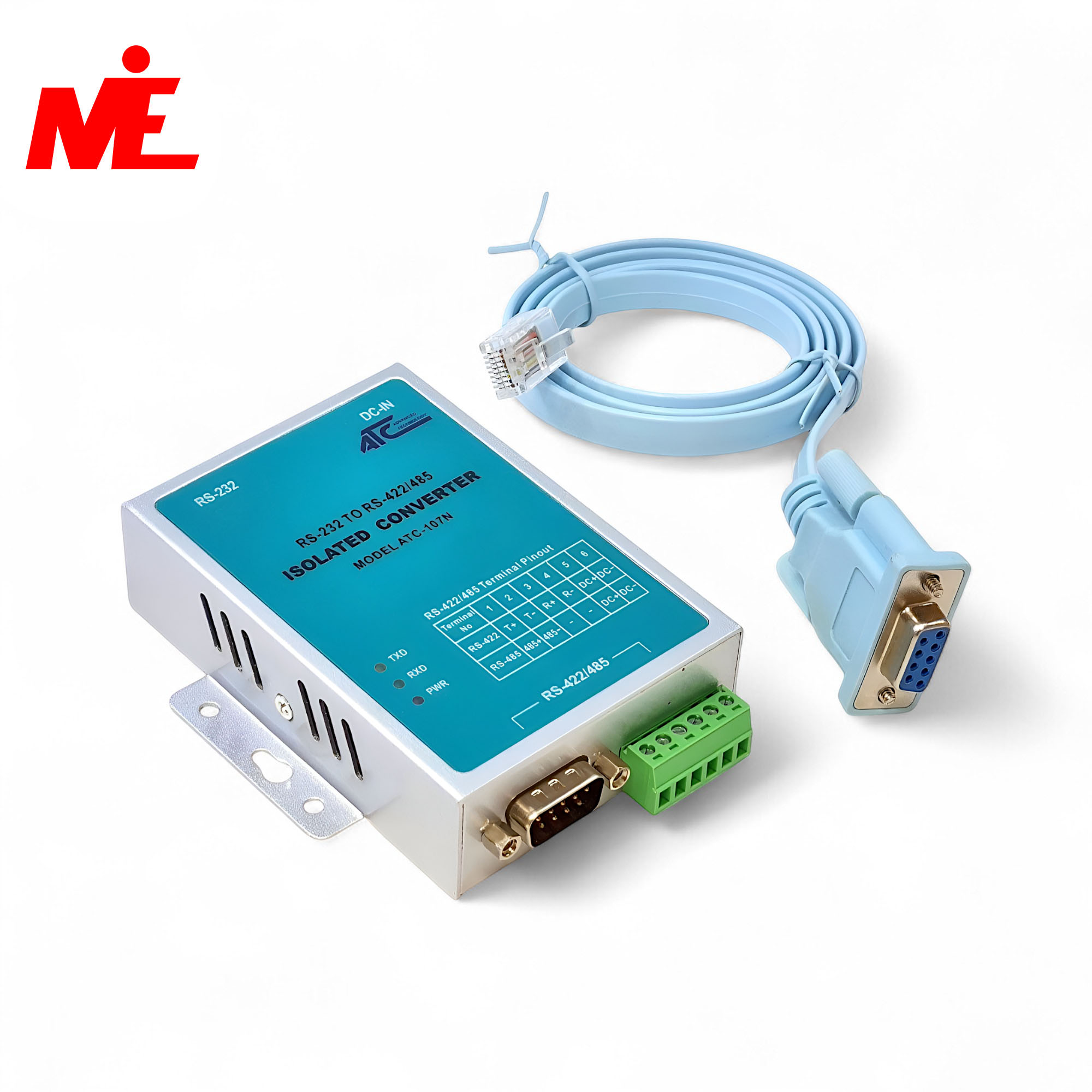

ATC-107N представляет собой промышленный преобразователь RS485 в RS232 или RS422 в RS232 с фотоэлектрической изоляцией и защитой от грозовых разрядов и перенапряжений мощностью 1000 Вт. Этот преобразователь обеспечивает соединение для двухточечной или многоточечной связи.
Соединение RS232 представляет собой последовательный порт RJ45. Кабель RJ45-DB9 Female поставляется для того, чтобы сделать порт RS232 гнездом DB9. На другой стороне преобразователя имеется штыревой разъем DB9 RS422 и 6-контактная клеммная колодка для соединений RS485/422.
Питание ATC-107N состоит из 2 частей: стороны RS485/R422 и стороны RS232. Для стороны RS485/422 предусмотрен блок питания 9 В. Сторона RS232 питается от уровня сигнала RS232 подключенного устройства и не должна быть ниже +5В.
