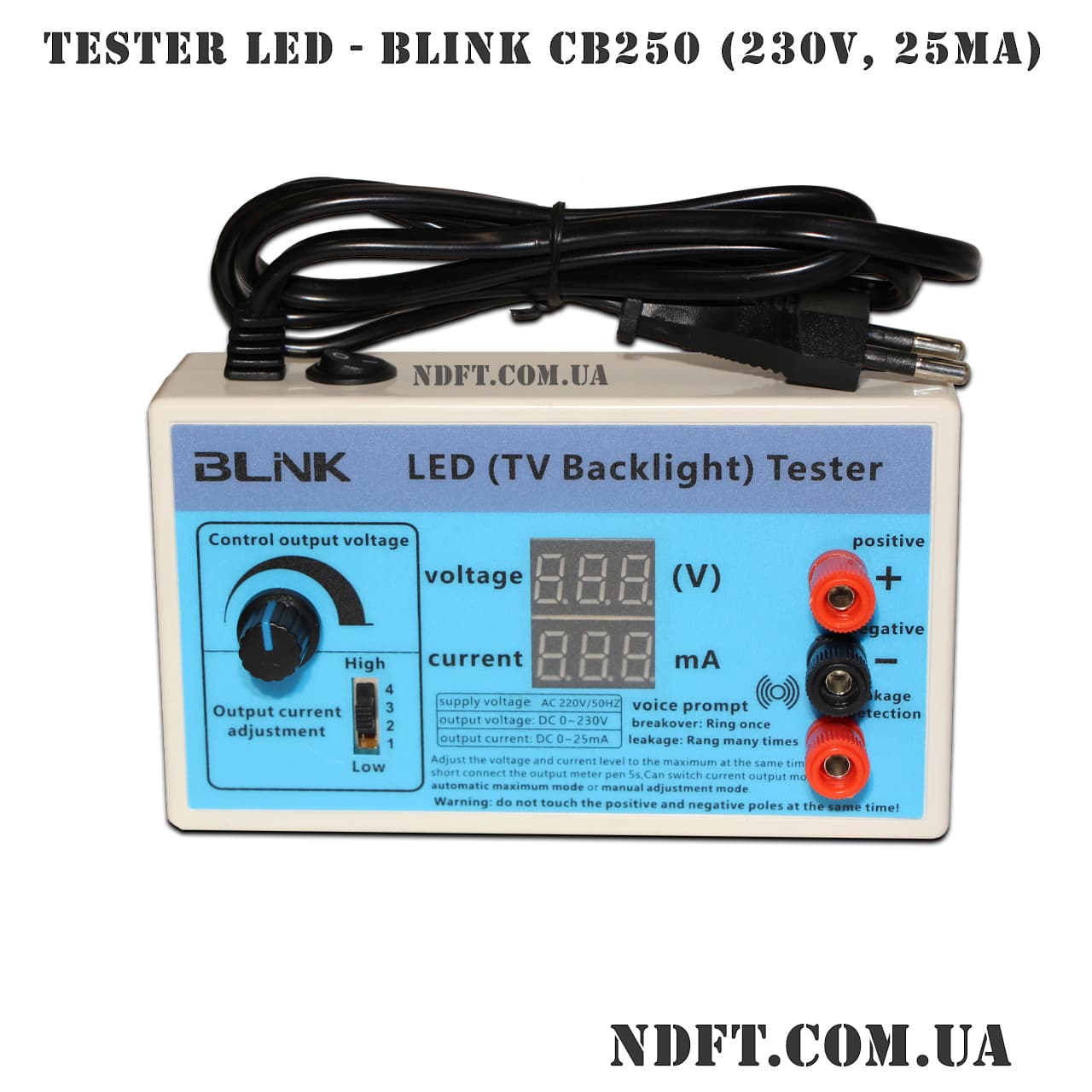

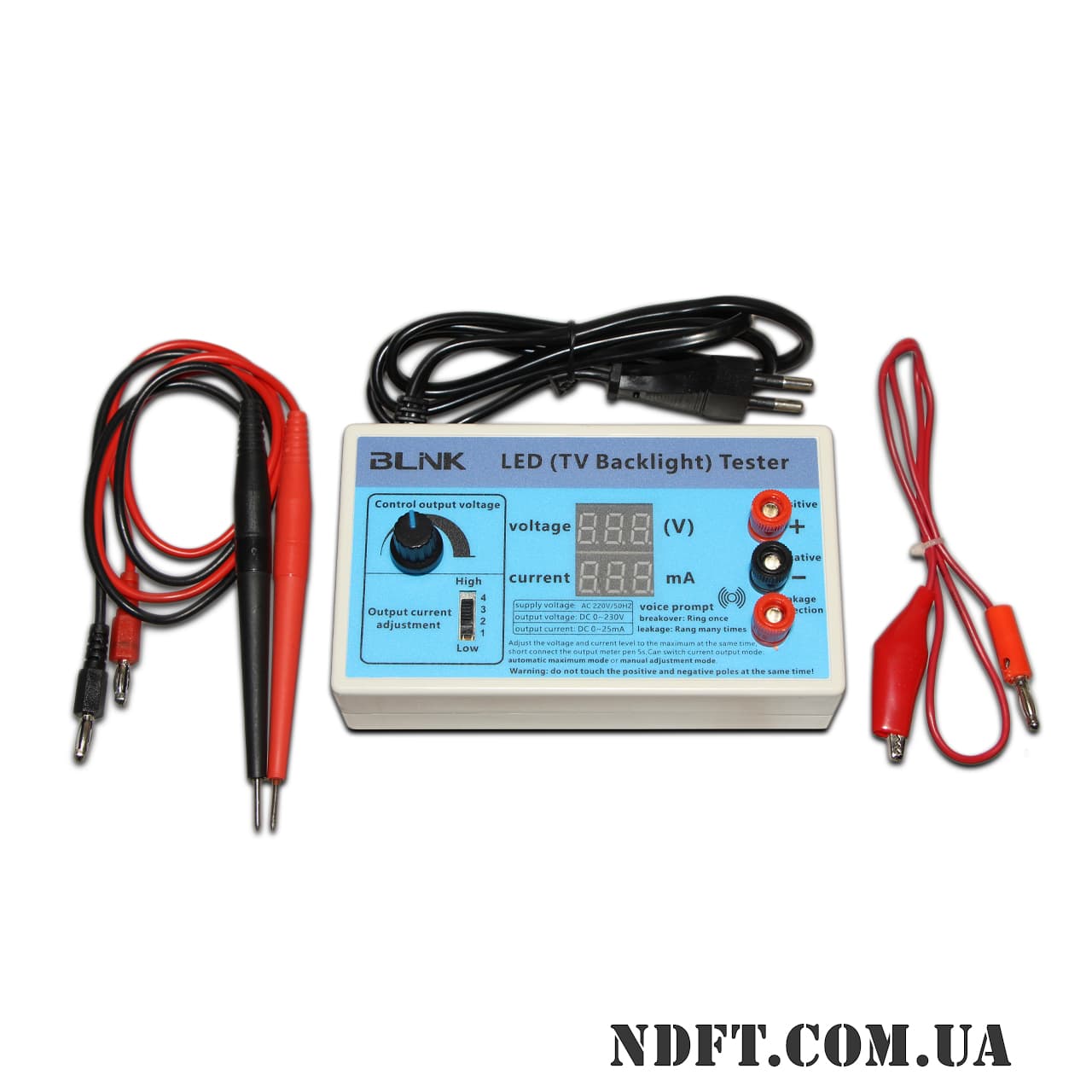

Многофункциональный тестер LED ламп подсветки BLiNK CB250.
Тестер светодиодов BLiNK CB250 характеристики:
Напряжение питания от сети (AC): 220 В/50 Гц
Диапазон регулировки выходного напряжения (DC): 0…230 В
Диапазон регулировки выходного тока (DC): 0…25 мА
Точность измерения напряжения:
Диапазон 0…25 В: 0,01 В
Диапазон 25…230 В: до 1 В
Габаритные размеры корпуса: 14,2×8,2×3.9 см
Длина проводов щупов: 52 см
Длина провода проверки утечки: 46 см
Щупами, подключёнными с соблюдением полярности «+» («positive») и «-» («negative») можно проверить работу как отдельных светодиодов так и планок LED подсветки. На цифровом табло отображаются данные о напряжении и текущем токе. Если повернуть ручку «Регулировки выходного напряжения» («Control output voltage»), можно изменить выходное напряжение, а выходной ток можно отрегулировать изменив положение переключателя «Регулировки выходного тока» («Output current adjustment»), тем самым регулируя яркость свечения светодиодов или планок LED подсветки.
Звуковые подсказки:
Если во время испытания тестер издает короткий звуковой сигнал, это означает, что светодиод или сборка в норме.
Если нет звука, значит проблема со светодиодом или обрыв цепи питания.
Если подключен дополнительный провод к токопроводящему корпусу тестируемого устройства и непрерывно раздаются короткие звуковые сигналы, это свидетельствует об утечках на корпус тестируемого устройства.
Функция обнаружения утечки:
Если вы хотите проверить LED планку или светодиод на наличие утечек, вам нужно подключить зажим «Детектор утечки» («Leakage detection») к металлическим частям или корпусу LED прибора, а затем в обычным способом проводить тестирование, короткий звуковой сигнал свидетельствует об отсутствии утечек, если непрерывно раздаются короткие звуковые сигналы, возможно существует утечка или скрытая проблема, которую нужно устранить.
Переключатели режима работы:
Выставьте ток на максимум и поверните ручку регулировки напряжения на максимум, закоротите положительный и отрицательный щуп измерителя на 5 секунд, после этого на дисплее миллиамперметра отобразится «Hi» или «Lо», так вы можете изменить режима работы или использовать переключатели на приборной панели:
«High» режим (заводская установка по умолчанию): устройство автоматически выдает максимальный ток после обнаружения LED лампы. Подходит для проверки мощных LED ламп.
«Low» режим: в этом режиме вы можете использовать ручку регулировки выходного напряжения для изменения выходного тока. Можно настроить интенсивность свечения светодиодов, которое подходит для длительного тестирования без вреда для глаз.
Особенности BLiNK CB250 включают в себя такие функции:
Регулировки выходного напряжения и тока.
Регулировка яркости светодиодов.
Обнаружение утечки светодиодных планок и светодиодных матриц.
При соблюдении полярности безопасен для светодиодов.
Высокая точность измерений.
Автоматический подбор напряжения тестируемым светодиодам.
Звуковые оповещения при тестировании, повышающие эффективность проверки.
Электрическая изоляция токоведущих элементов.
Внимание:
Не касайтесь руками одновременно к двум оголенным концам щупов включенного тестера в сеть, чтобы предотвратить поражение электрическим током.
