Description

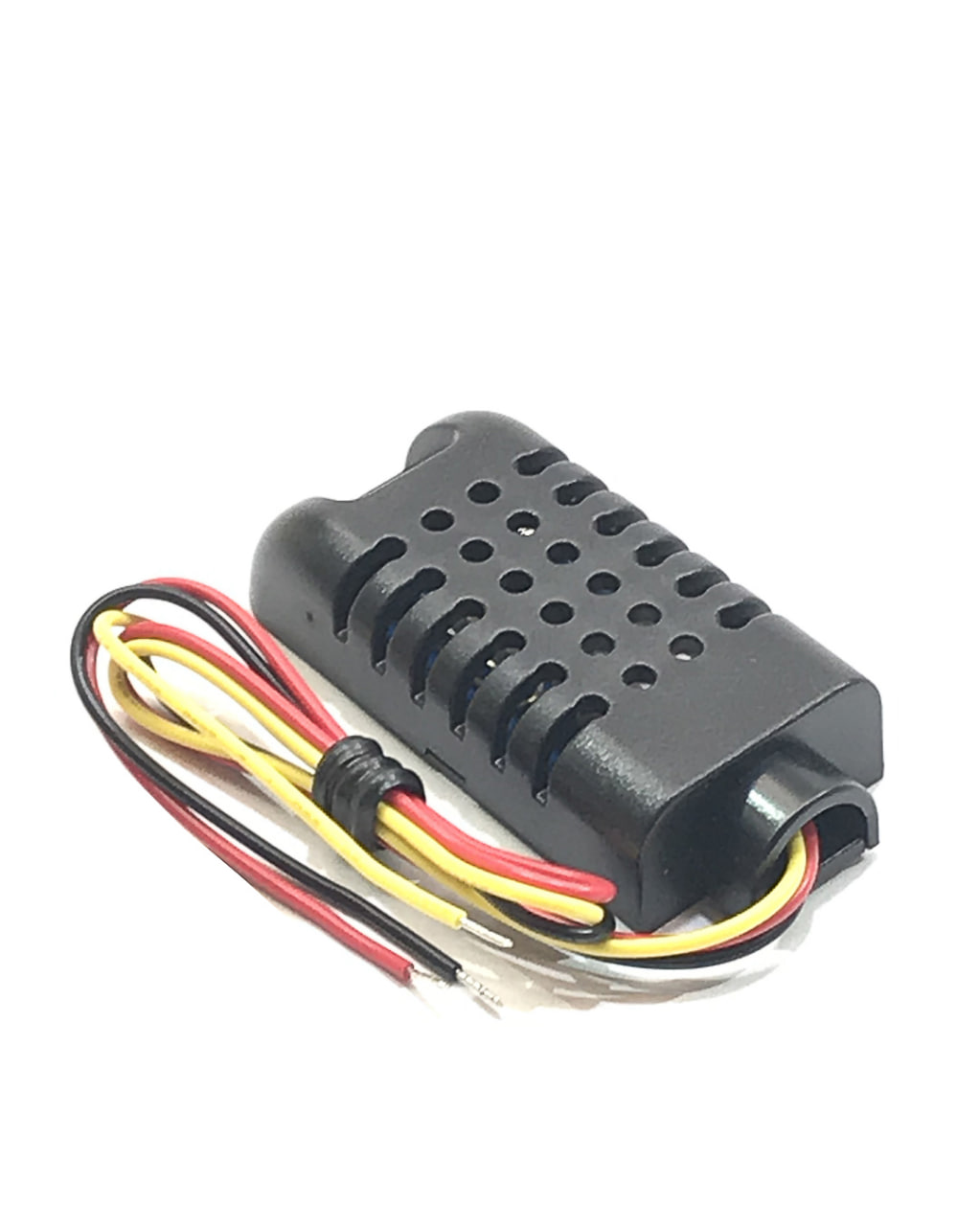

Цифровой датчик DHT21 является составным датчиком, который выдаёт калиброванный цифровой сигнал с показаниями температуры и влажности.
Сенсор включает в себя ёмкостный компонент измерения влажности и резистивный компонент измерения температуры с отрицательным температурным коэффициентом (NTC), которые подключены к высокопроизводительному АЦП.
Каждый датчик DHT21 проходит калибровку на заводе-изготовителе. Коэффициенты калибровки хранятся в однократно программируемой энергонезависимой памяти и используются во внутренних процессах обработки сигнала.
Контакты подключения трёхпроводного шлейфа
Модуль подключается к управляющей электронике по трём проводам. Назначение контактов трёхпроводного шлейфа:
Питание (V) — красный провод. На него должно подаваться напряжение питания от 3,3 до 5 В;
Земля (G) — чёрный провод. Должен быть соединён с землёй микроконтроллера;
Сигнальный (S) — жёлтый провод. Подключается к цифровому выходу микроконтроллера. Через него сенсор общается с микроконтроллером по собственному протоколу.
Характеристики
Напряжение питания: 3,3–5 В
Потребляемый ток:
в режиме запроса данных: 1,5 мА
в режиме покоя: 1,1 мА
Диапазон измеряемой температуры: −40…+80 °С
Погрешность температуры: ±0,3 °С
Диапазон влажности: 0–99,9%
Погрешность влажности: ±3%
Размеры: 60×27×13 мм
