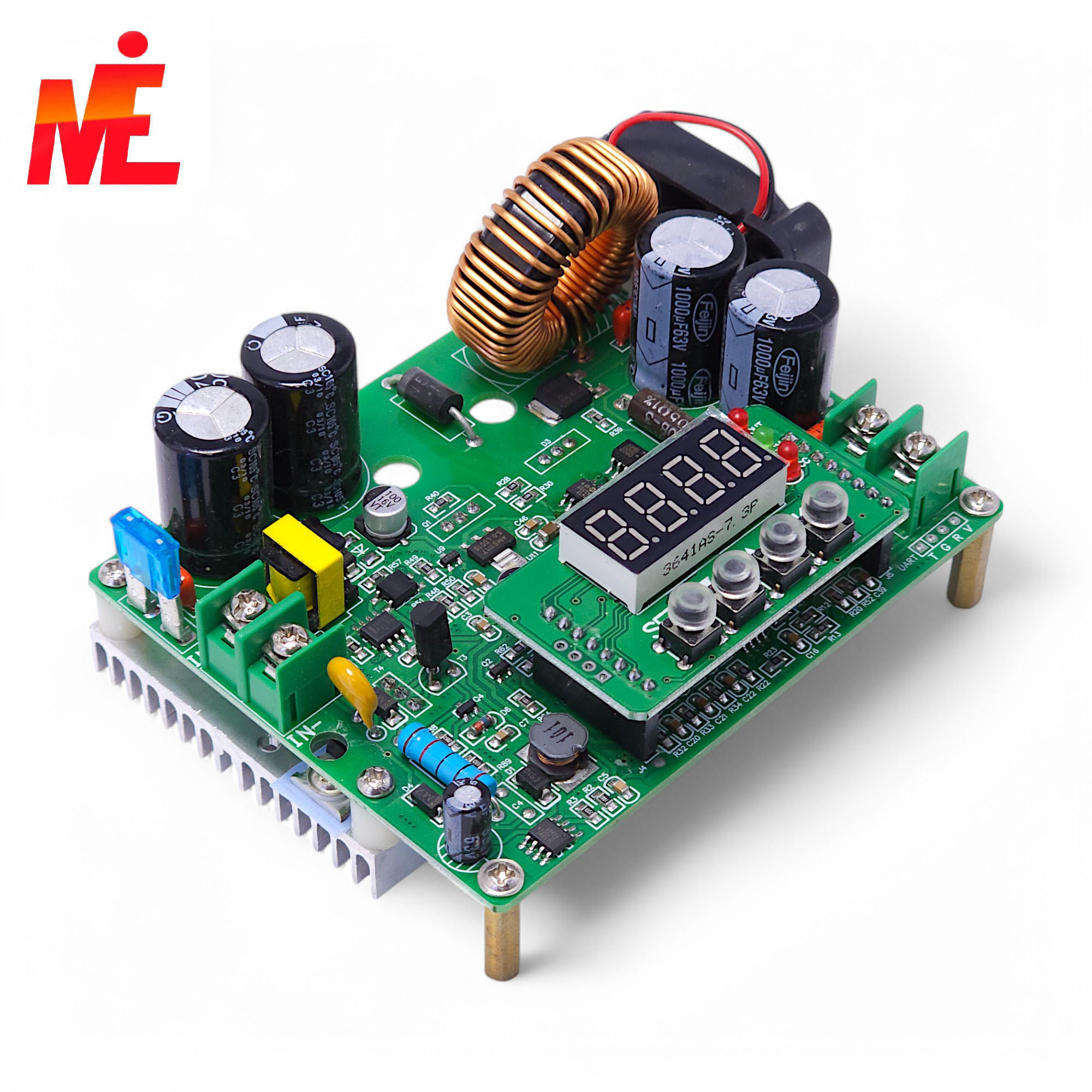

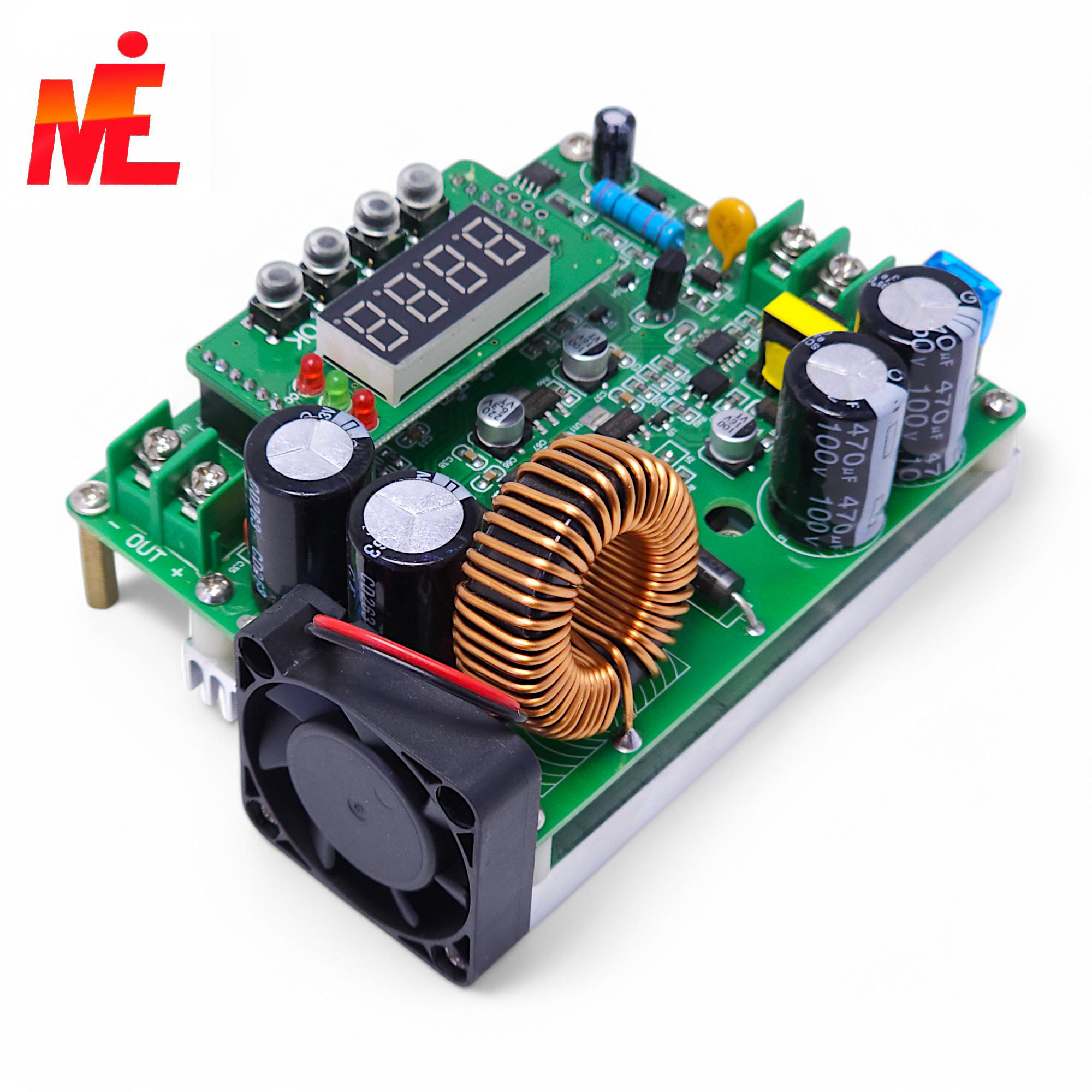

DKP6012 12A DC-DC Понижающий преобразователь с цифровым управлением.
Понижающий DC-DC преобразователь позволяет получить на выходе стабилизированное напряжение при изменяющемся напряжении на входе.
Понижающий стабилизатор — Напряжение на выходе будет всегда ниже чем на входе.
Модуль управляется высокоскоростным микроконтроллером, может точно регулировать выходное напряжение и ток.
Характер модуля: Не изолированный модуль понижающий
Входное напряжение: DC 10-75 В
Выходное напряжение:0-60 В
Выходной ток регулируемый:0-12А
Включение вентилятора: автоматически
Инструкция по эксплуатации (перевод с китайского) : https://drive.google.com/open?id=1PL7QafeYHeCs1oTSJIG-ElJvEdWuPM73
Софт для подключения к компьютеру: https://drive.google.com/open?id=1dma3SdezlbcvcrlFj9p-OS7u34NU7ZNH
Функция автоматического включения питания:
Нажмите и удерживайте кнопку «SET», чтобы перейти на страницу настройки параметров, нажмите кнопку «вверх», чтобы настроить параметр «-F2-», затем нажмите кнопку «ОК», экран отобразит «Yo-0», нажмите кнопку «вверх», чтобы переключить дисплей на «Yo -1» «и, наконец, нажмите кнопку» ОК «, чтобы сохранить настройки.
Метод отключения функции автоматического включения питания:
Нажмите и удерживайте кнопку «SET», чтобы перейти на страницу настройки параметров, нажмите кнопку «вверх», чтобы выбрать опцию «-F2-», затем нажмите кнопку «ОК», цифровая трубка отобразит «Yo-1», нажмите кнопку «вниз», чтобы переключить дисплей на «Yo» -0 «, и, наконец, нажмите кнопку» ОК «, чтобы сохранить настройки.
Функция отображения выходной мощности
В состоянии отображения тока нажмите и удерживайте кнопку «ОК» более 3 секунд, чтобы отобразить x.xxC, значение, отображаемое в это время, является значением емкости, короткое нажатие «ОК» для возобновления текущего отображения.
В состоянии отображения напряжения нажмите и удерживайте кнопку «ОК» более 3 секунд, чтобы отобразить x.xxH, значение, отображаемое в это время, является значением времени, нажмите кнопку «ОК», чтобы возобновить отображение напряжения.
Сохранение параметров в ячейках памяти:
Нажмите и удерживайте кнопку «SET», чтобы перейти на страницу настройки параметров, нажмите кнопку «вверх» или «вниз», чтобы выбрать опцию «-F0-», затем нажмите кнопку «ОК», экран отобразит «Sn-0», нажмите кнопку «вверх» или кнопку «вниз», чтобы изменить Адрес и, наконец, нажмите кнопку «ОК», чтобы сохранить настройки и сохранить заданные параметры в соответствующих адресных битах.
Вызов сохранённых параметров:
Нажмите и удерживайте кнопку «SET», чтобы перейти на страницу настройки параметров, нажмите кнопку «вверх» или «вниз», чтобы настроить параметр «-F1-», затем нажмите кнопку «ОК», экран отобразит «Lo-0», нажмите кнопку «вверх» или кнопку «вниз», чтобы изменить Адрес, и, наконец, нажмите кнопку «ОК», чтобы сохранить настройки и вызвать параметры соответствующих битов адреса.
Ячейки памяти: M0 ~ M9 общей сложности 10 групп параметров хранения данных
Красная лампа — подача напряжения на выход.
Желтая лампа — режим стабилизации тока.
Зелёная лампа — режим стабилизации напряжения.
Размер модуля: 101*75*48 мм
Комплектация:
модуль DKP6012 (плата + дисплей)
два соединительных шлейфа
Экран с кнопками управления можно вывести отдельно от основной платы
Характеристики:
Минимальное входное напряжение: 10 В
Максимальное входное напряжение: 75 В
Выходной ток, не более: 12 А
Тип стабилизатора: Импульсный
Микропроцессорное управление: да
Индикация режима работы: Да
Тип индикации: Светодиодная
