Description
DM556 — это универсальный полностью цифровой шаговый драйвер, основанный на DSP с усовершенствованным алгоритмом управления. DM556 — это цифровое управление шаговыми двигателями следующего поколения. Он обеспечивает уникальный уровень плавности работы системы, обеспечивая оптимальный крутящий момент и устраняя нестабильность на средних оборотах. Технология самотестирования двигателя и автоматической настройки параметров обеспечивает оптимальную реакцию с различными двигателями и делает ее простой в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, выделять меньше тепла и двигаться более плавно, чем большинство других приводов на рынке.
Его уникальные характеристики делают DM556 идеальным решением для приложений, требующих плавности на низких скоростях. По сравнению с DM442, DM556 обеспечивает более широкий диапазон напряжения и более высокий выходной ток, что позволяет управлять большим количеством шаговых двигателей. Кроме того, DSP DM556 способен управлять двигателями на более высоких скоростях (выше 3000 об/мин), обеспечивая производительность, подобную сервоприводу.
Функции:
Антирезонанс, обеспечивает оптимальный крутящий момент и устраняет нестабильность на средних частотах.
Напряжение питания до +50 В постоянного тока (рекомендуется не более 45 В из-за «противо-ЭДС»)

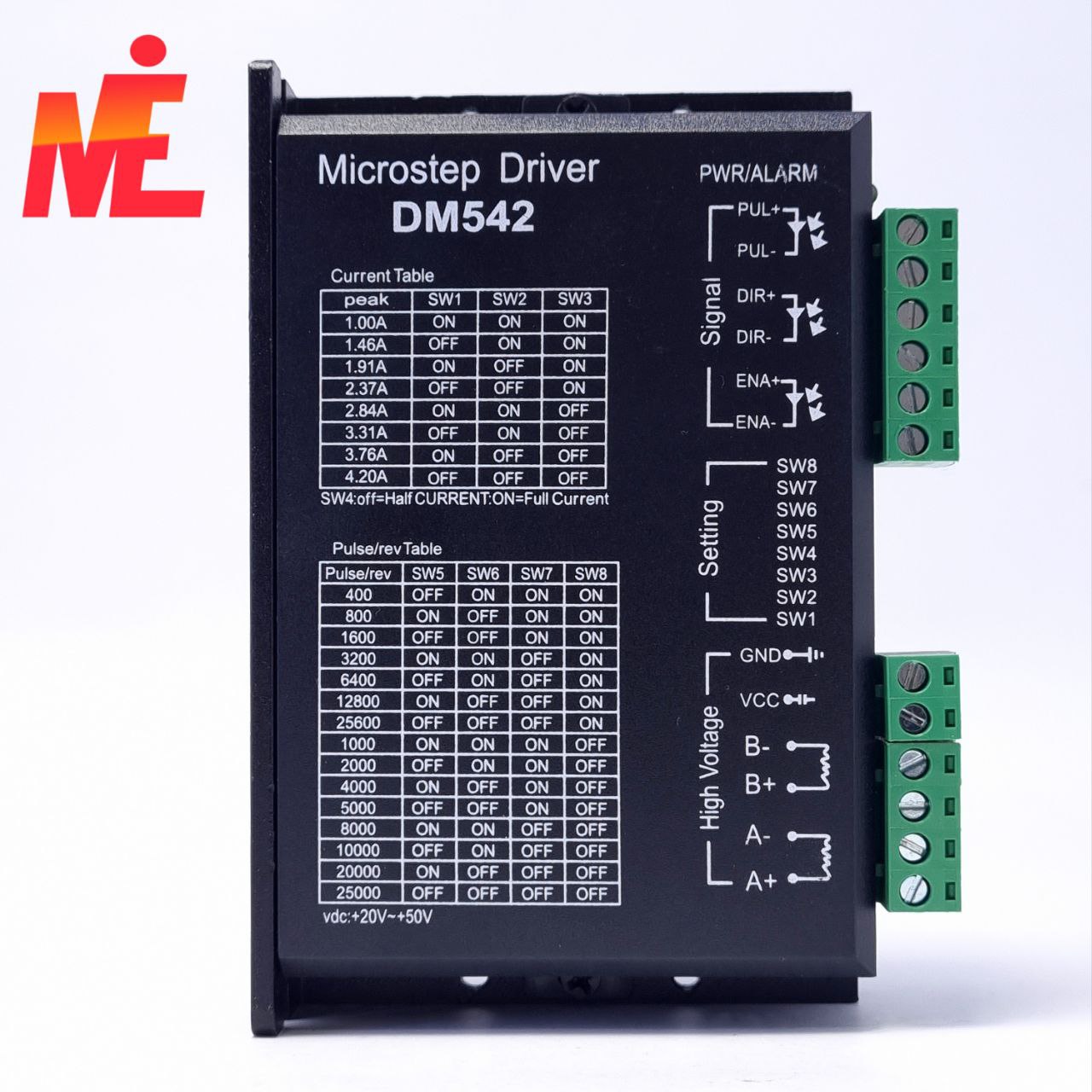

Программируемый выходной ток, от 1,4 А до 5,6 А (DM556) и от 1,0 А до 4,2 А (DM542)
Автоматическое снижение тока холостого хода (в режиме покоя) для уменьшения нагрева двигателя; переключаемая функция (коэффициент уменьшения может быть настроен программно)
Технология самотестирования двигателя и автоматической настройки параметров обеспечивает оптимальную реакцию с различными двигателями.
Частота импульсного входа до 200 кГц
TTL-совместимый и оптически изолированный вход
Программируемое разрешение микрошага, от полного шага до 25000 шагов/оборот
Подходит для 2-фазных и 4-фазных двигателей
Защита от перенапряжения, перегрузки по току, фазовой ошибки
