Этот цифровой осциллограф комплект содержит процессорный модуль на базе ARM Cortex-M3 и с 2,4-дюймовым tft-экраном и защитным чехлом. Это легкое и надежное устройство для работы низковольтными электрическими цепями и сигналами. Он может отображать параметры формы сигнала, такие как частота, период, ширина импульса, коэффициент нагрузки, макс./мин./среднее/пиковые/виртуальные значения.
Особенности:
Состоит из модуля на базе ARM Cortex-M3 процессора (STM32F103C8), и включает 2,4-дюймовый цветной TFT дисплей.
Используется как дополнительное устройство анализа электрических сигналов и потенциалов, может заменить милливольтметр, использоваться как регистратор данных и т.д.
Поставляется с инструкцией (на английском языке), легкая установка и использование.
С режимами автоматического/нормального/одиночного триггера, легко захватывает форму (частоту) входящего сигнала.
Доступные триггеры: rising или falling edge.
Наблюдение предыдущей формы сигнала перед триггером (отрицательная задержка).
Может замораживать изображение на дисплее в любое время (функция удержания).

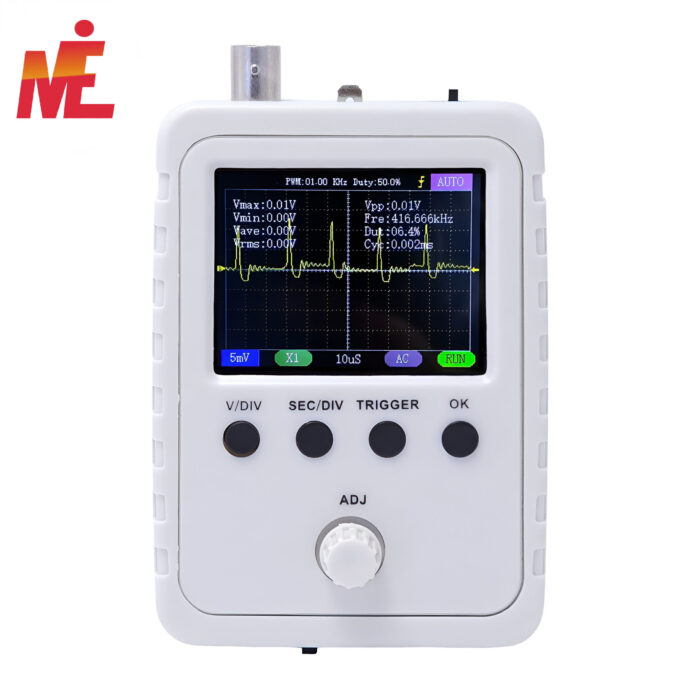

С цифровым дисплеем можно наблюдать и измерять параметры сигналов — форму эл.волны, включая частоту, период, ширину импульса, фазовый сдвиг, макс./мин./среднее/пиковое/виртуальные значения.
Функция хранения сигнала: не потеряет память формы сигнала после отключения питания.
Обнаружение короткого замыкания и обрыва: может помочь пользователю узнать об ошибке пайки.
Функция распознавания контроллера TFT.
Полностью собранная плата осциллографа с припаянными SMD компонентами — может быть собран даже новичком.
Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1 MSA/s
Аналоговый, диапазон пропускания: 0-200 кГц
Диапазон чувствительности: 5 мВ/div-20mV/idv

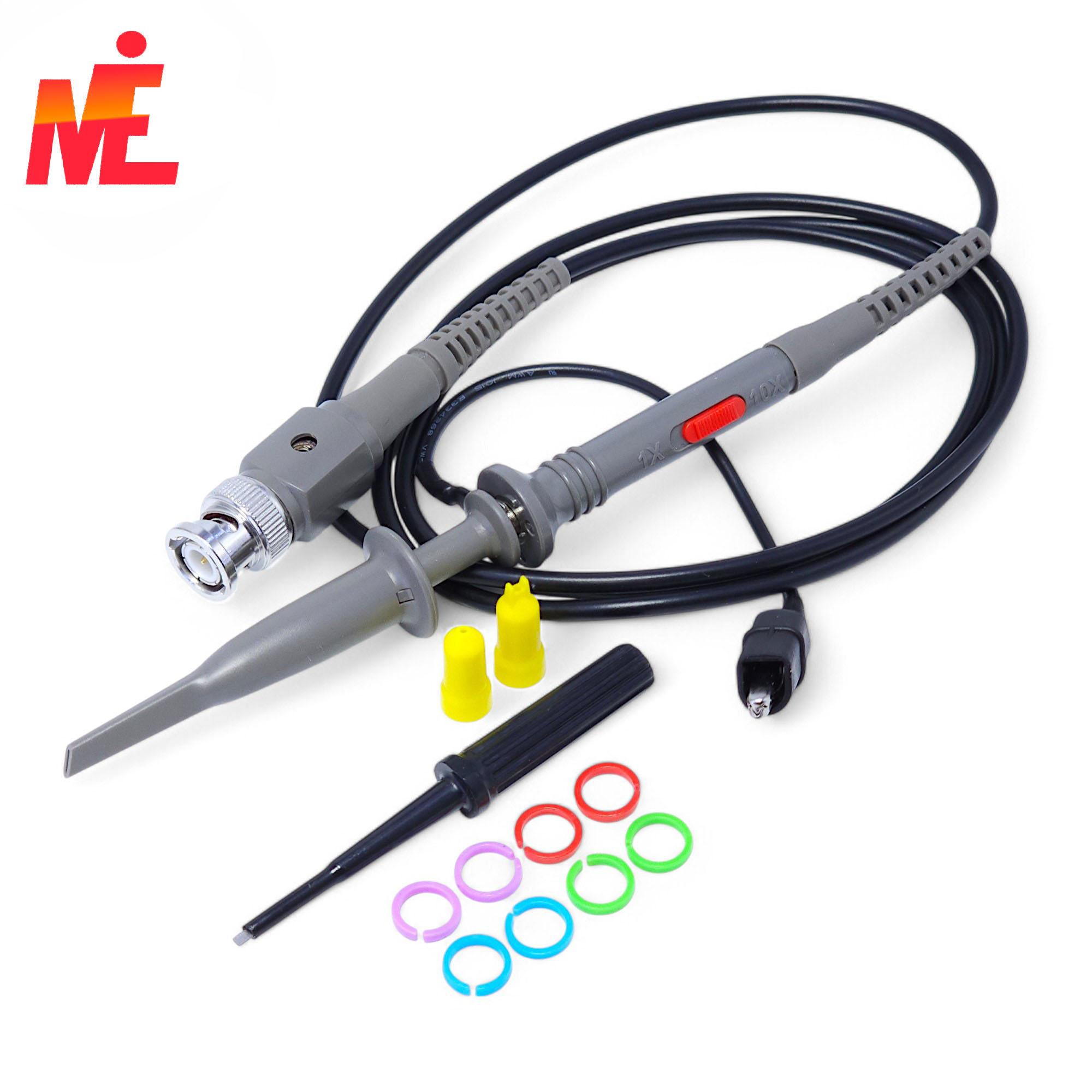

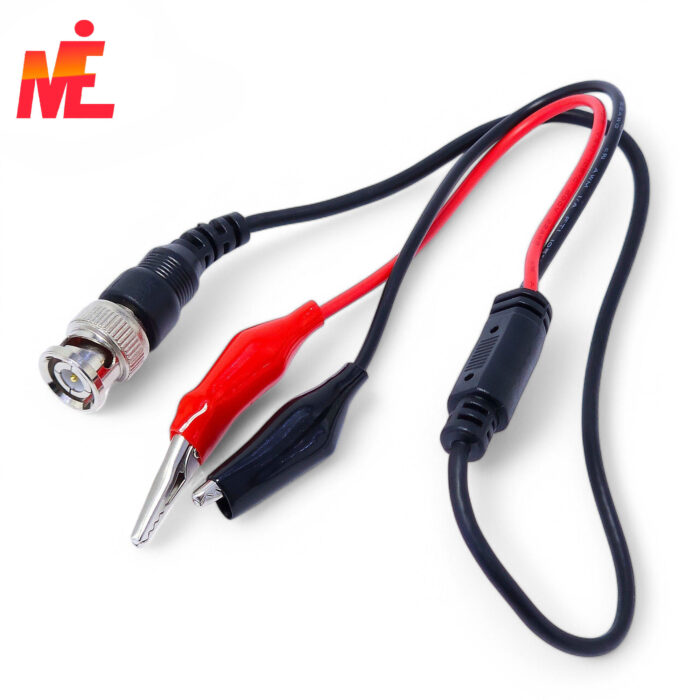

Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 мОм / 20 пФ
Точность: 12 бит
Длина записи: 1024 точек

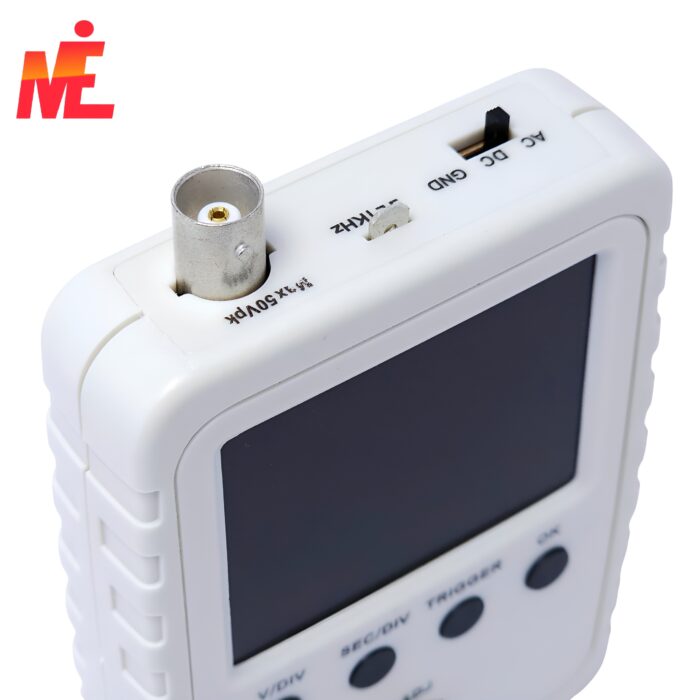

Режимы соединения: DC/AC/GND
Диапазон временных рамок: 500 s/Div — 10us/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Center of Buffer

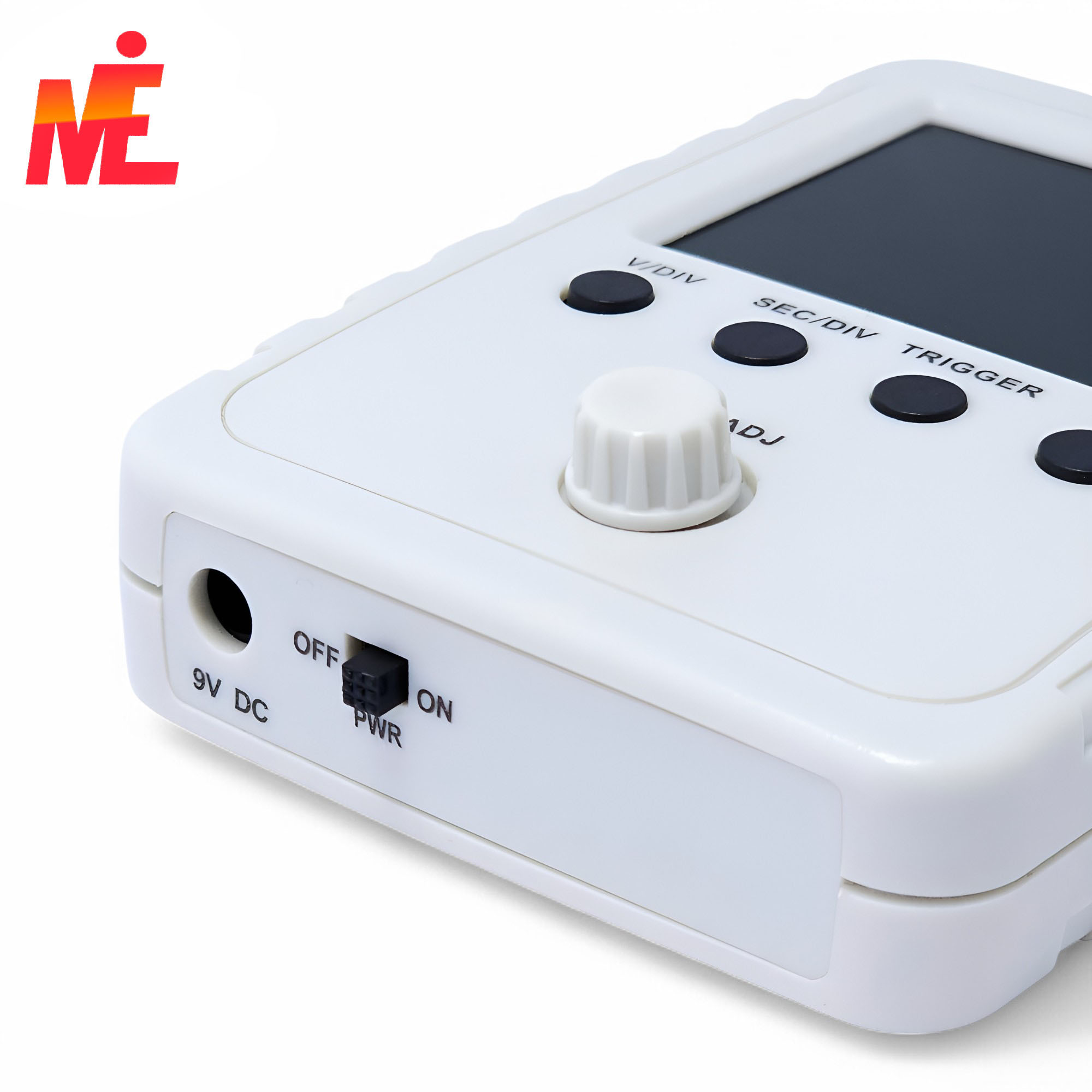

Напряжение питания: 9 В постоянного тока (8-10 В)
Потребляемый ток: ~ 120 мА @ 9 В
Размер основной платы: 94*65 мм
Размер аналоговой платы: 65*47 мм
Размер экрана: 52*40 мм /2*1.57″
Размеры упаковки: 14,5*10*3,7 см
