Description

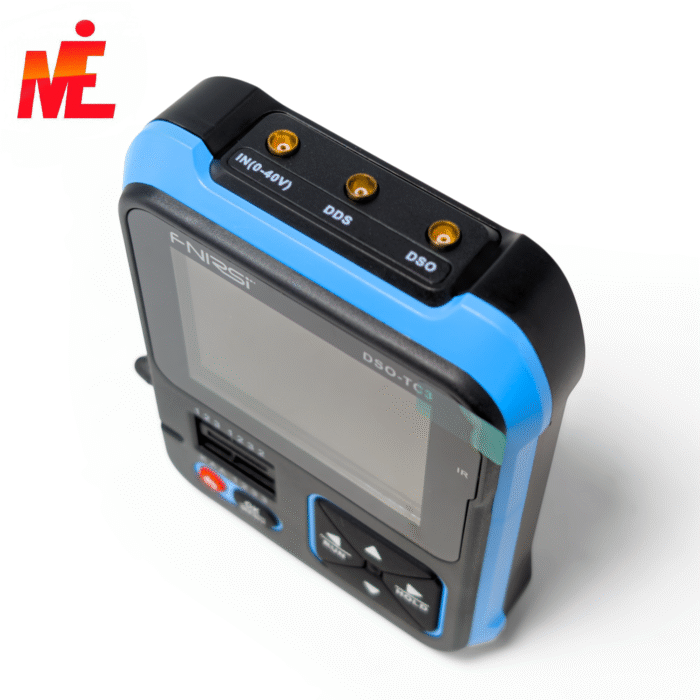

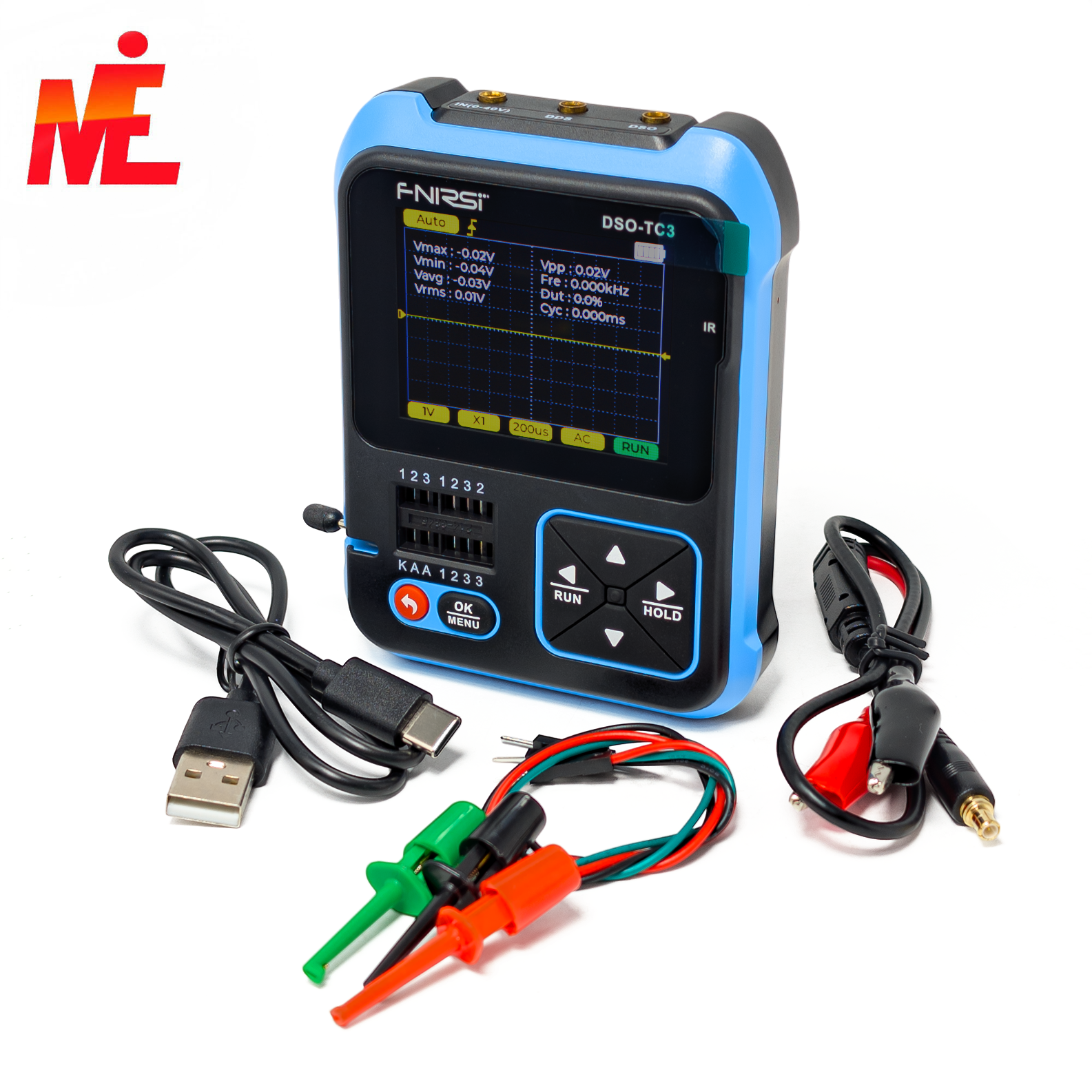

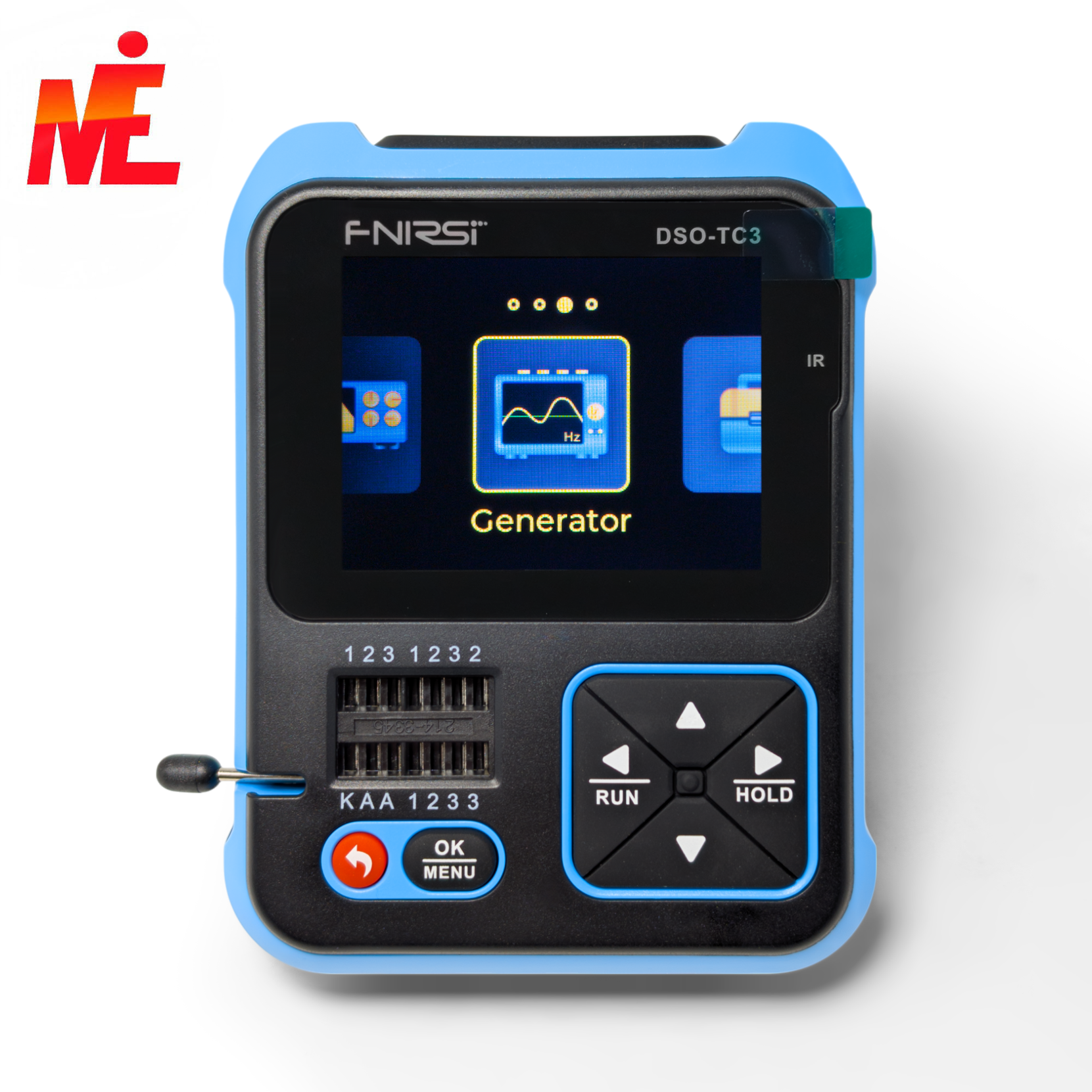

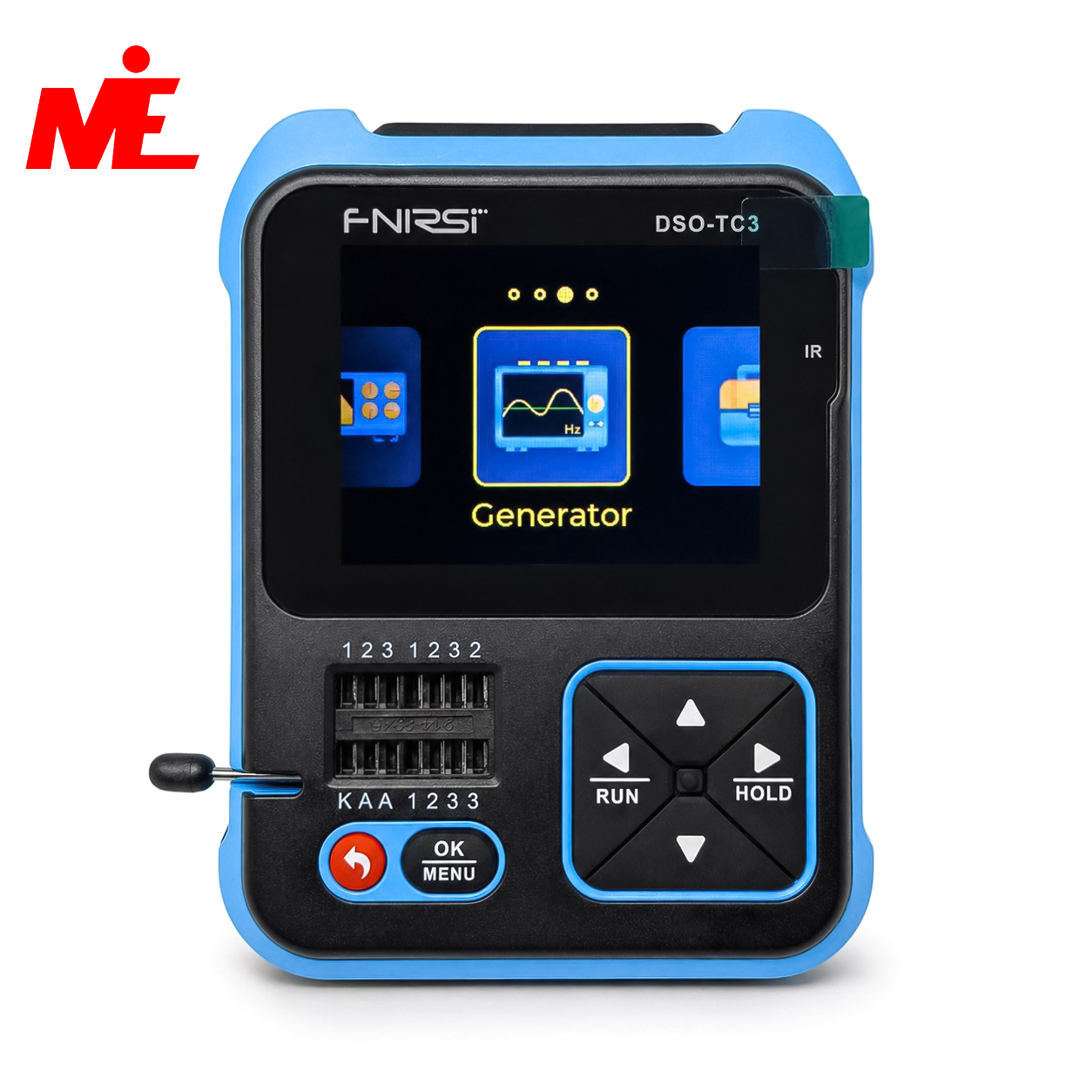

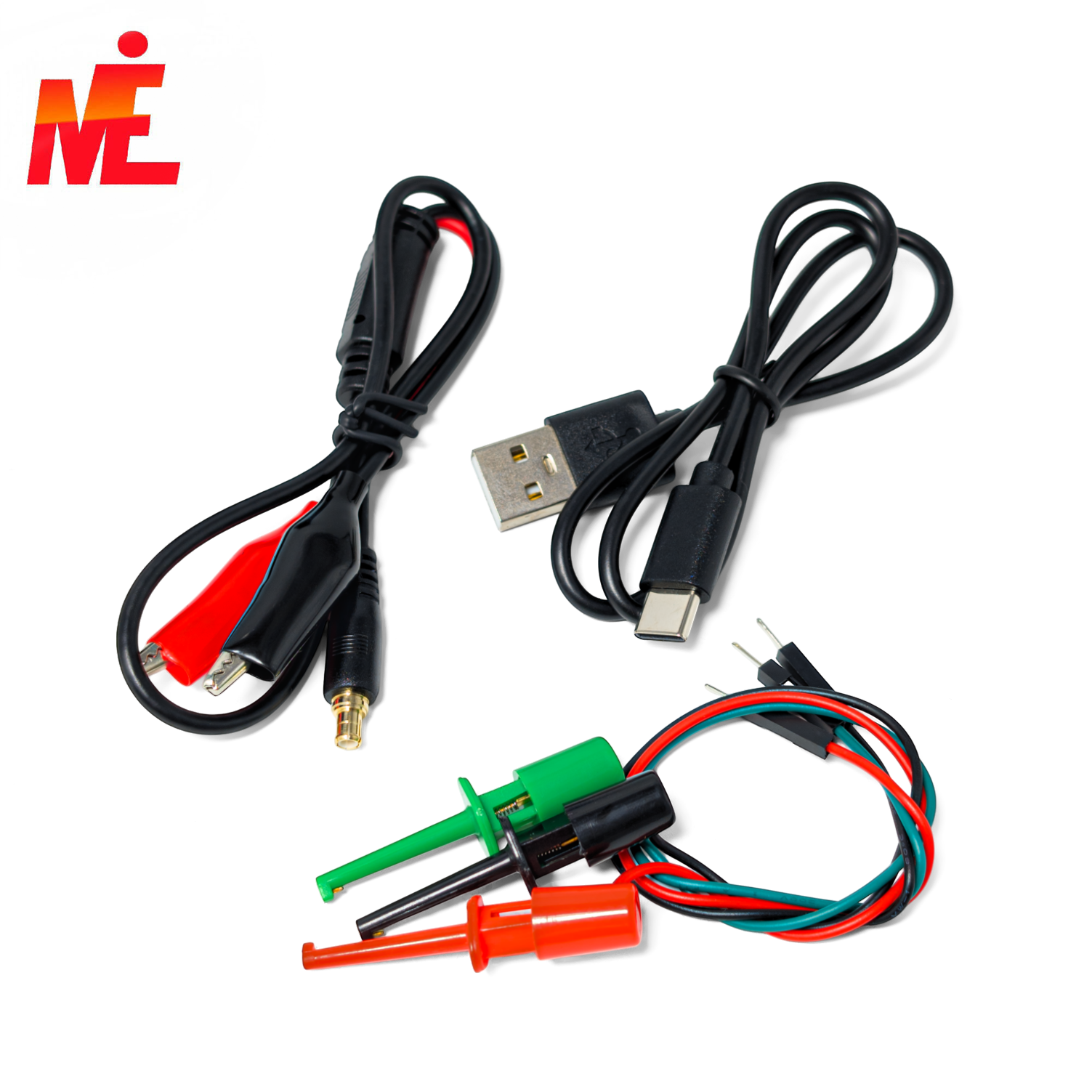

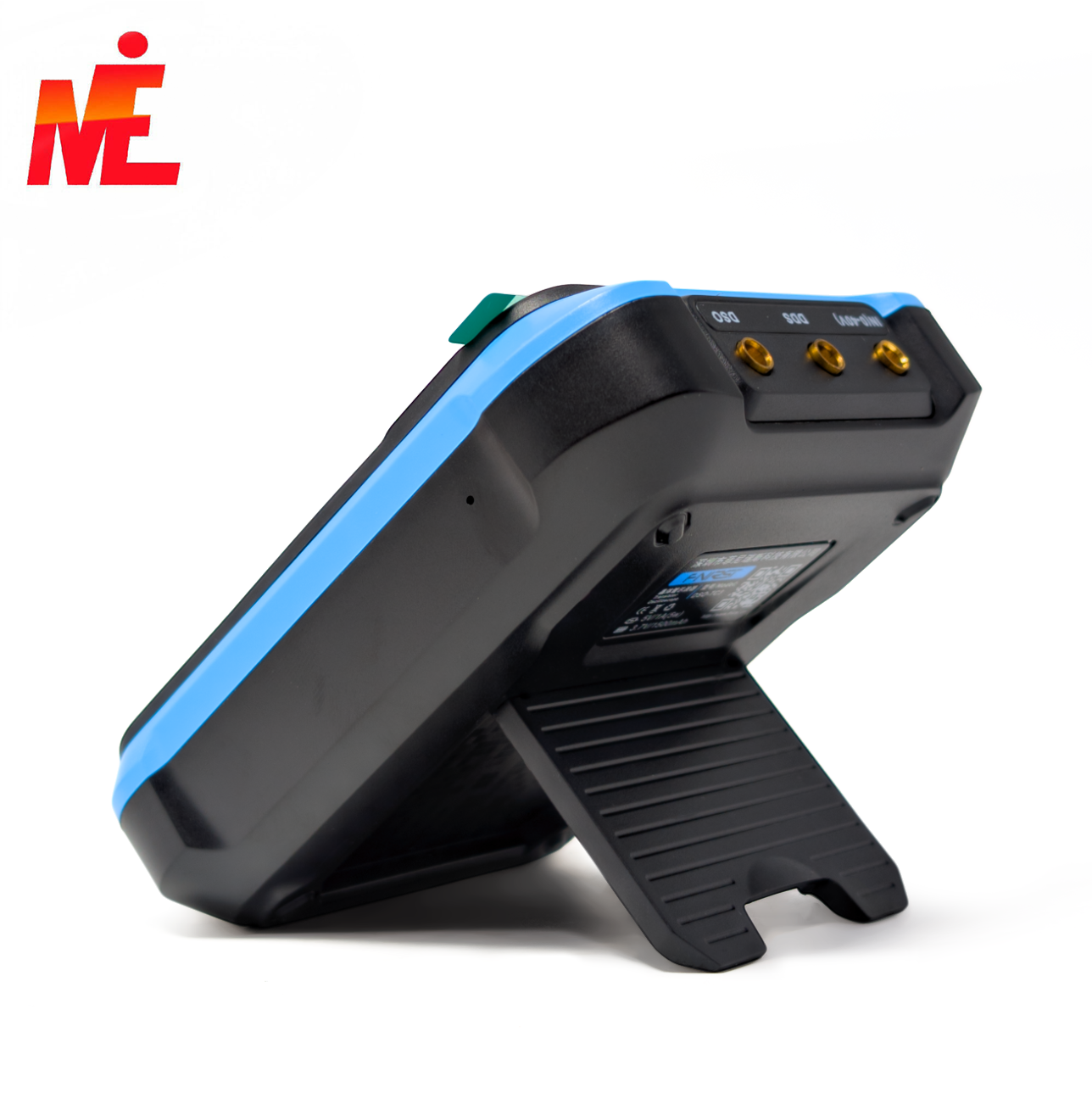

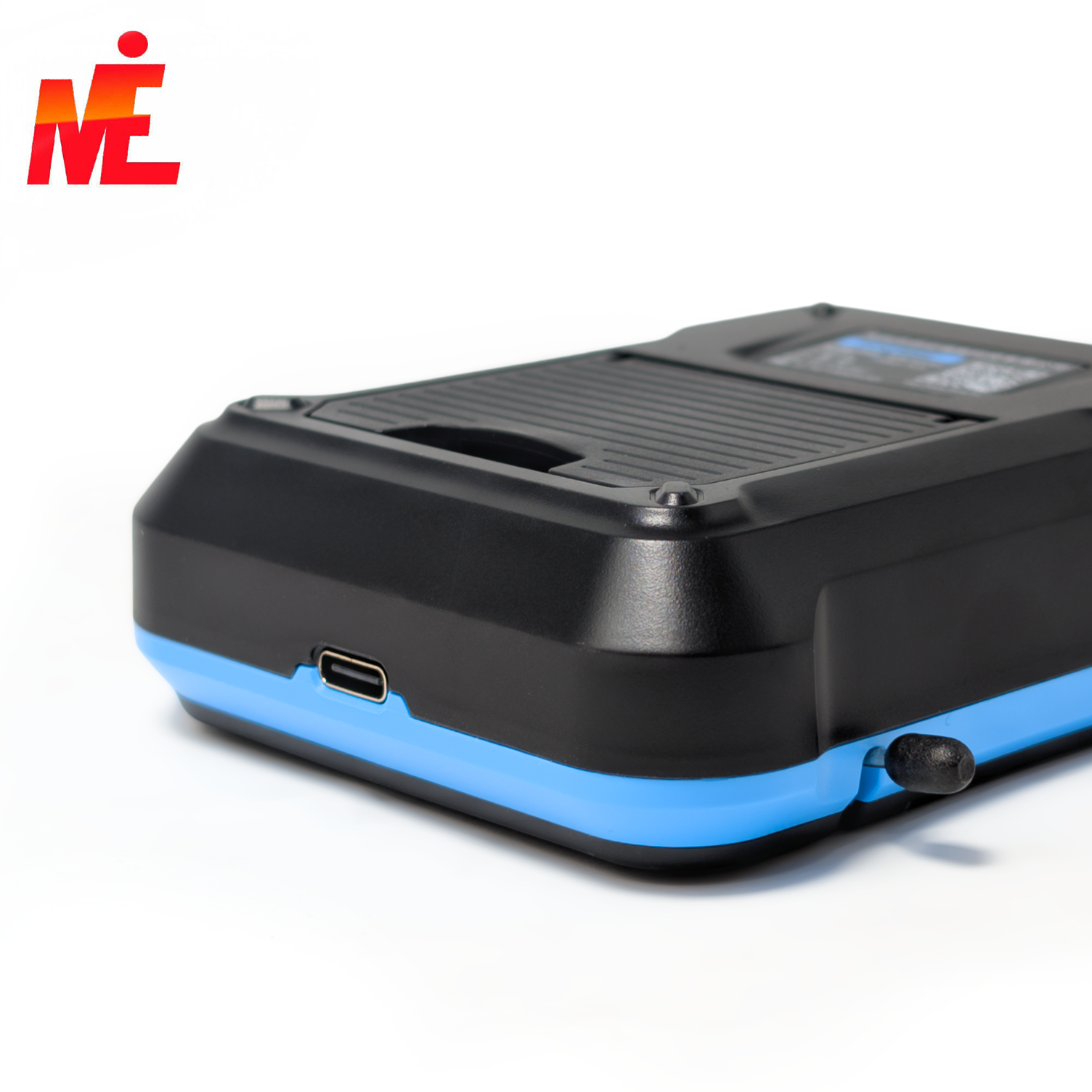

FNIRSI DSO-TC3 — это компактное универсальное устройство, объединяющее функции цифрового осциллографа, измеряющее сигналы напряжением до 400 В, с полной функцией запуска (автоматическое, одинарное, обычное) и полосой пропускания 500 кГц и частотой дискретизации 10 МВб/с; тестера электронных компонентов, позволяющий проверять проводимость электрической цепи, измерять напряжение, температуру и влажность и выполнять декодирование инфракрасного излучения, а также встроенного генератора сигналов ШИМ с амплитудой 3,3 В, способного генерировать 6 форм сигналов. Благодаря небольшому размеру, легкому весу и портативности FNIRSI DSO-TC3 является первоклассным инструментом отладки в полевых условиях.
Особенности
Прибор 3-в-1 совмещает функции цифрового осциллографа, тестера электронных компонентов и генератора сигналов ШИМ;
Осциллограф имеет частоту дискретизации в реальном времени 10 Мвыб/с и полосу пропускания 500 кГц;
Благодаря полной функции запуска (одинарный, обычный, автоматический) FNIRSI DSO-TC3 можно использовать как для периодических аналоговых сигналов, так и для периодических цифровых сигналов;
Измерение сигнала напряжения до ±400 В;
Благодаря эффективному автоматическому режиму, активируемому нажатием одной кнопки, измеряемые формы сигналов могут отображаться без сложных настроек;
В режиме генератора сигналов FNIRSI DSO-TC3 может генерировать 6 видов сигналов: синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, постоянного тока;
Автоматическое обнаружение и измерение различных транзисторов, включая NPN, N-канальные и P-канальные полевые транзисторы, переходные полевые транзисторы, диоды, двойные диоды, тиристоры и т.д., а также резисторы, катушки индуктивности, конденсаторы, полевые транзисторы;
Автоматическое определение полярности выводов;
Автоматическое сканирование кодов инфракрасных протоколов, проверка проводимости цепи, измерение входного напряжения 0-40 В, выход ШИМ, измерение диодов 0-32 В, измерение температуры и влажности;
Технические характеристики (осциллограф)
Осциллограф имеет частоту дискретизации в реальном времени 10 Мвыб/с и полосу пропускания 500 кГц.
С полной функцией триггера (одиночный, нормальный, автоматический), независимо от того, используете ли вы периодические аналоговые сигналы или непериодические цифровые сигналы.
Максимальное измеряемое напряжение сигнала составляет 400 В.
Благодаря эффективному автоматическому режиму измеренная форма сигнала может отображаться без громоздких настроек.
Частота дискретизации в реальном времени 10 Мвыб/с
Пропускная способность 500 кГц
Входное сопротивление 1 МОм
Метод соединения ПЕРЕМЕННЫЙ ТОК
Диапазон испытательного напряжения 400 В
Вертикальная чувствительность (x1) 10 мВ-10 В
Диапазон горизонтальной развертки 1us-10s
Режим триггера Авто/Нормальный/Одиночный
Тип триггера Нарастающий фронт/нисходящий фронт
Замораживание формы волны Да
Автоматическое измерение Да
Технические характеристики (Тестер компонентов)
Прибор может автоматически идентифицировать и измерять различные транзисторы, включая триоды NPN и PNP, N-канальные и P-канальные МОП-транзисторы, переходные МОП-транзисторы, диоды, двойные диоды, тиристоры и резисторы, катушки индуктивности, конденсаторы и другие пассивные компоненты.
Автоматическое определение определения контакта.
Автоматический анализ инфракрасного кода протокола NEC.
Другие функциональные режимы: включая проверку целостности цепи, измерение входного напряжения 0–40 В, выход ШИМ, измерение регулируемого диода 0–32 В, измерение датчика температуры DS18B20, измерение датчика температуры и влажности DHT11 и т. д.
Технические характеристики (генератор сигналов)
Генератор сигналов имеет на выбор 6 форм сигналов с регулируемой частотой и амплитудой.
Синусоидальная волна 1–100 кГц/0–3,3 В/50 %
Прямоугольная волна 1–100 кГц/3,3 В/50 %
Пульсовая волна 1–100 кГц/3,3 В/0–100 %
Треугольная волна 1–100 кГц/0–3,3 В/50 %
Рампа 1–100 кГц/0–3,3 В/0–100 %
ОКРУГ КОЛУМБИЯ 0–3,3 В
