Description

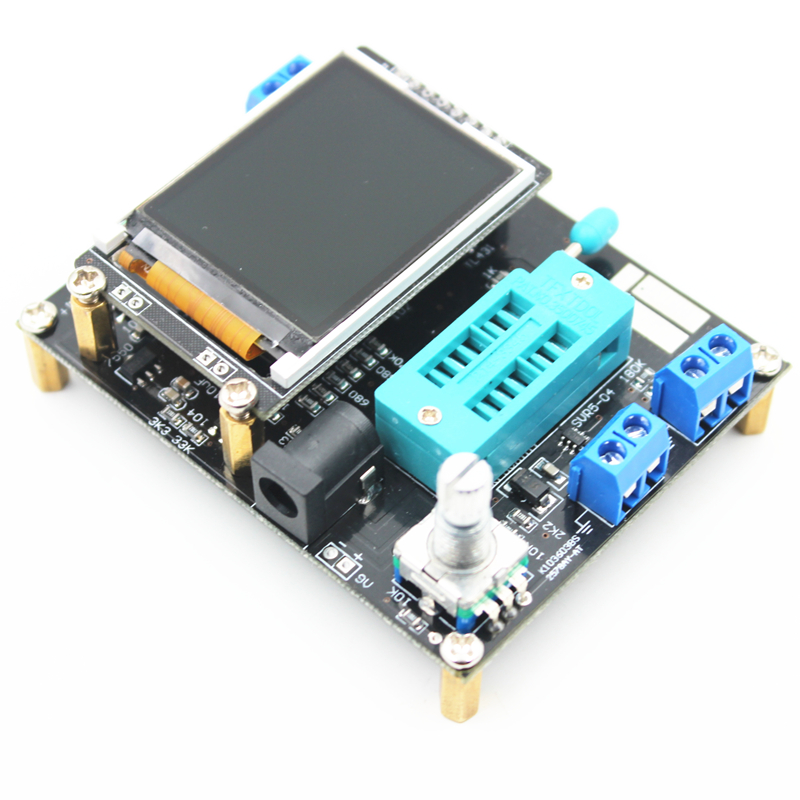

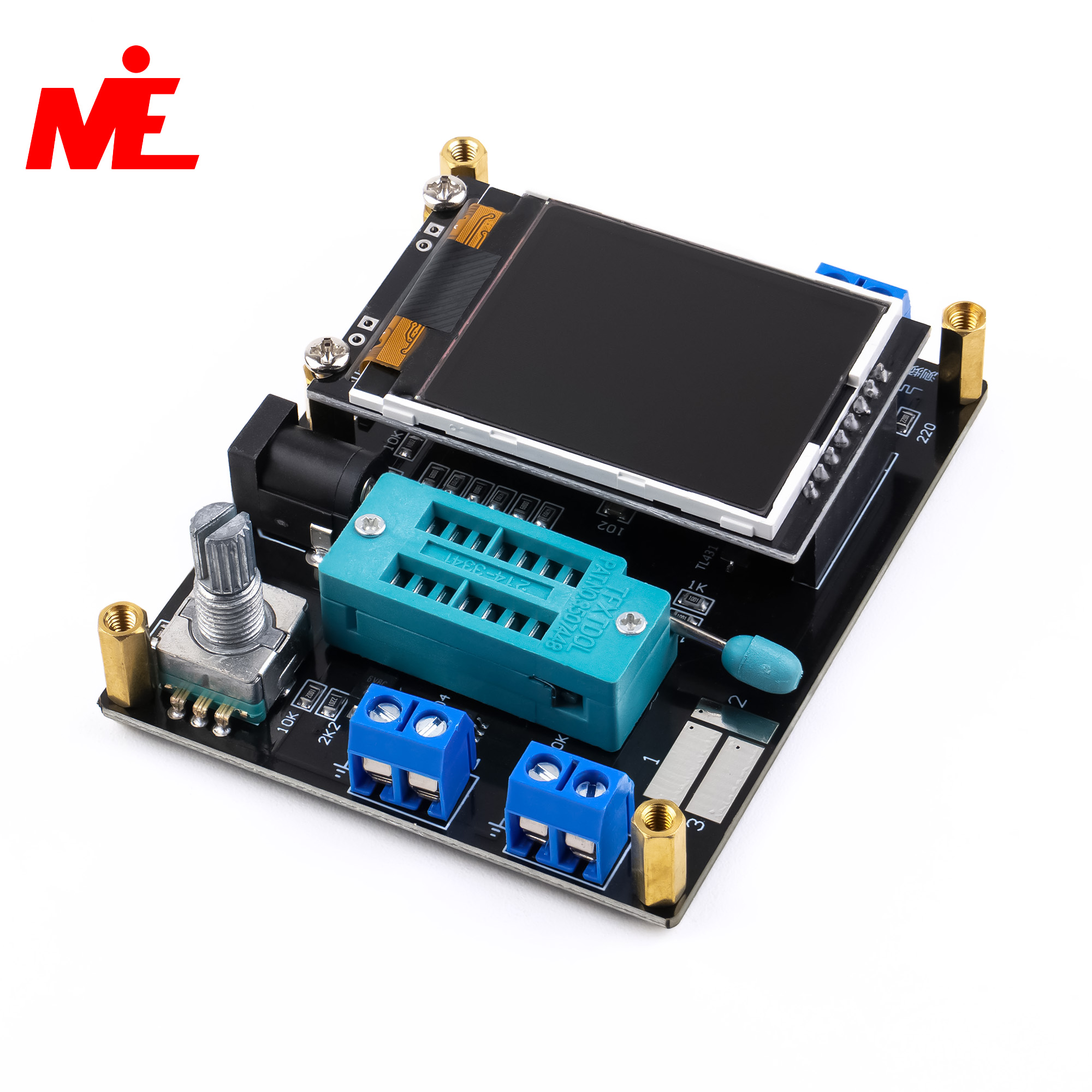

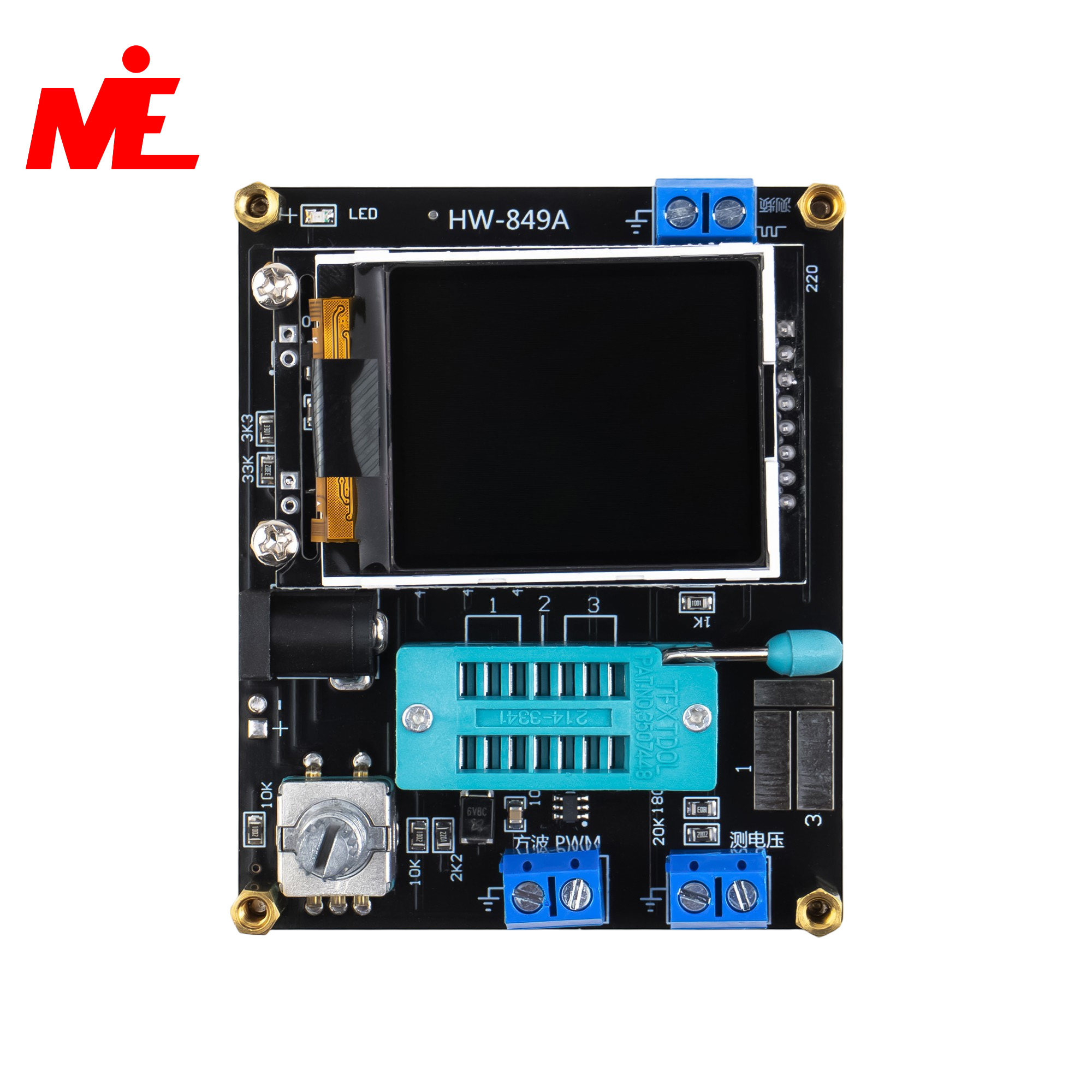

Комбинированный измеритель ESR LCR GM328A – это многофункциональный прибор для измерения параметров радиокомпонентов. В тестере GM328A использован SMD монтаж печатной платы, что дает большую компактность данного прибора.
Также использован цветной дисплей с разрешением 160*128 пикселей и возможностью настройки цвета.
В тестере реализованы функции:
Частотомер до 2МГц
Генератор частоты ШИМ генератор
Вольтметр
В тестере реализована защита от тока неразряженных конденсаторов,
Внимание, несмотря на данную функцию, всегда разряжайте конденсаторы перед тестированием!
Защита помогает при малых потенциалах на конденсаторе.
Реализована функция определения изучаемого элемента.
Также тестер определяет дополнительные параметры электронных элементов, например для транзистора – коэффициент усиления тока или для конденсатора – емкостное сопротивление и падение напряжения.
Характеристики:
измерение сопротивления – с разрешением до 0,1;
измерение индуктивности;
определение омического сопротивления индуктивности;
измерение емкости конденсатора — разрешение до 1пф (показывает ESR и потери напряжения для электролитических конденсаторов);
определение параметров диодов и двойных диодов:
измерение
паразитной емкости диода
распиновка;
свойства светодиодов;
определение параметров транзисторов: тип ( NPN
, PNP, NP channel MOSFET JFET)
измерение ёмкости затвора
определение напряжения открытия полевого транзистора
отражает наличие защитного диода
терморегулятора
— определяет его тиристоров, симисторов;
— измерение напряжения на элементах питания;
Диапазоны измерения:
Сопротивление: 0.5 Ω – 50MΩ;
Емкость: 0 – 100000uF;
Индуктивность: 0,01 мГн – 20 Гн.
