Description

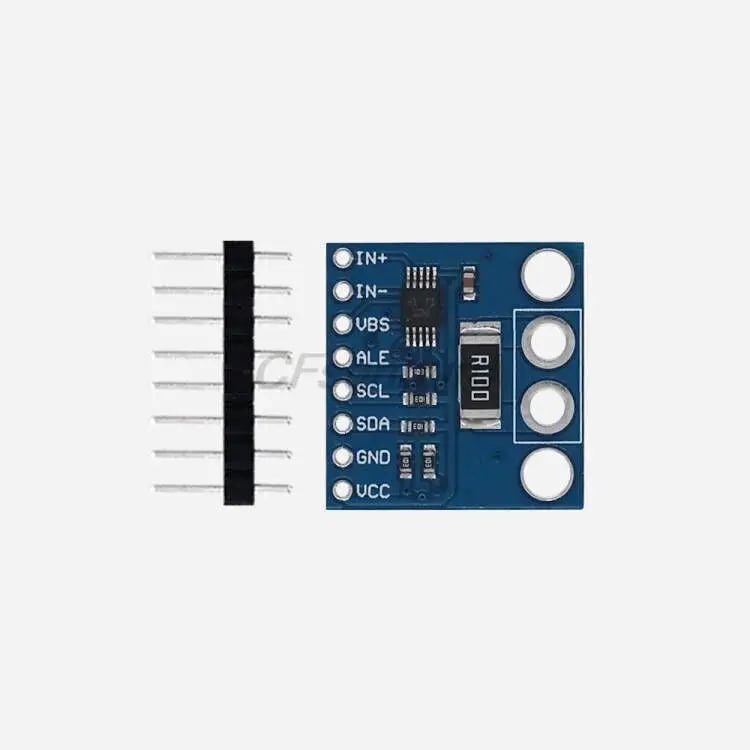

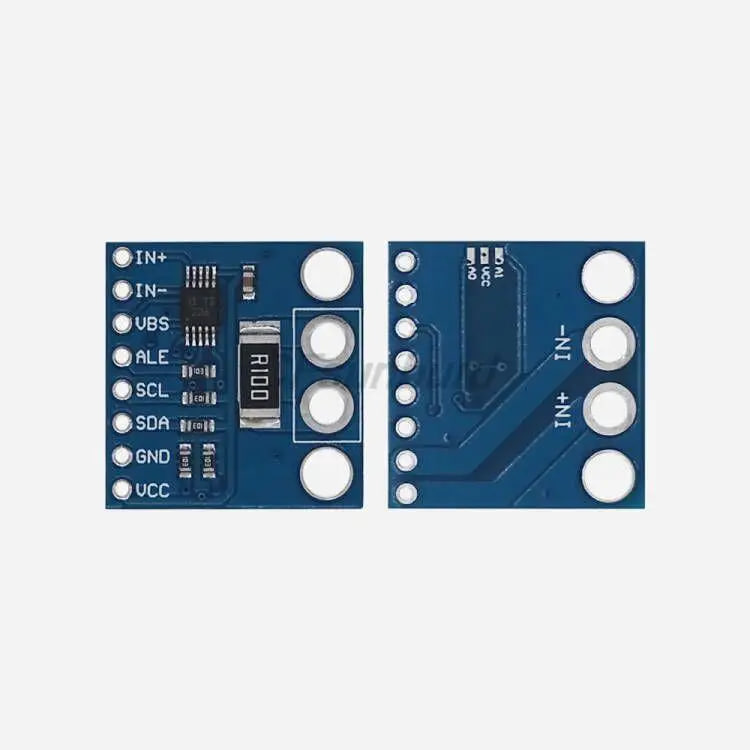

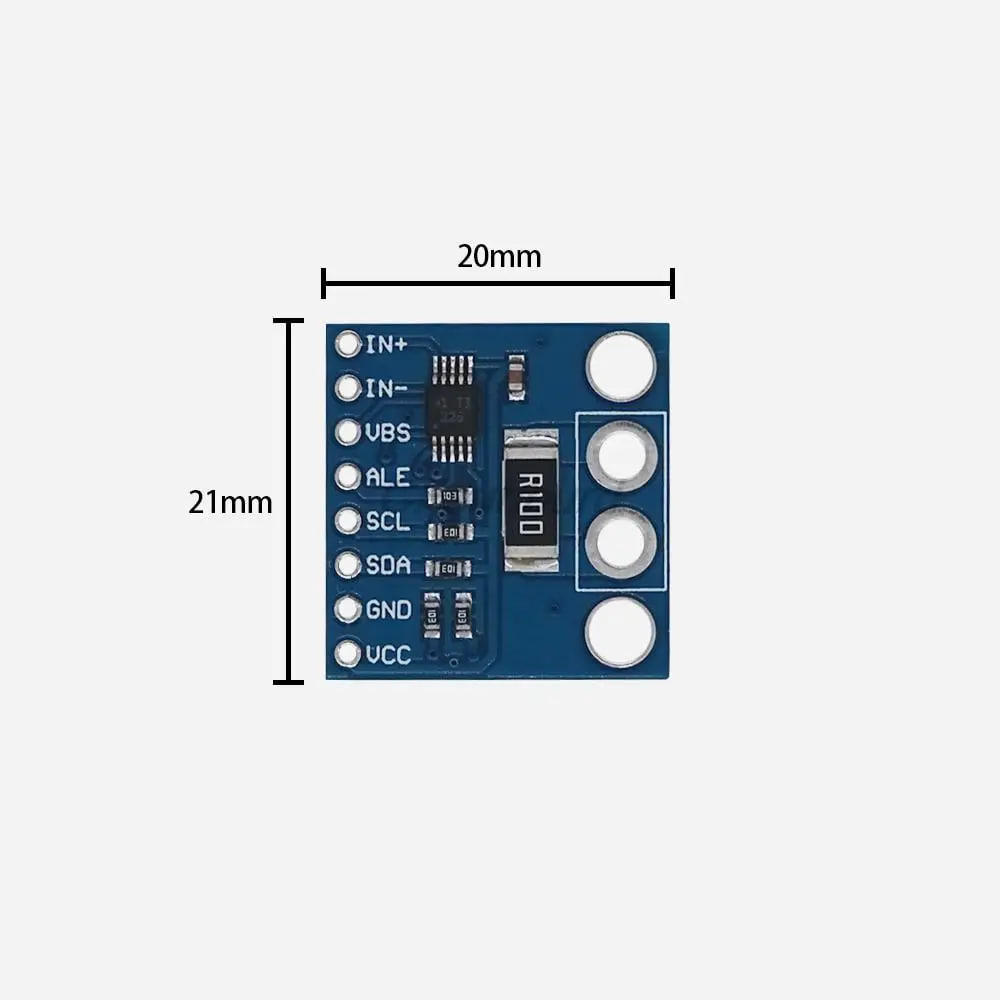

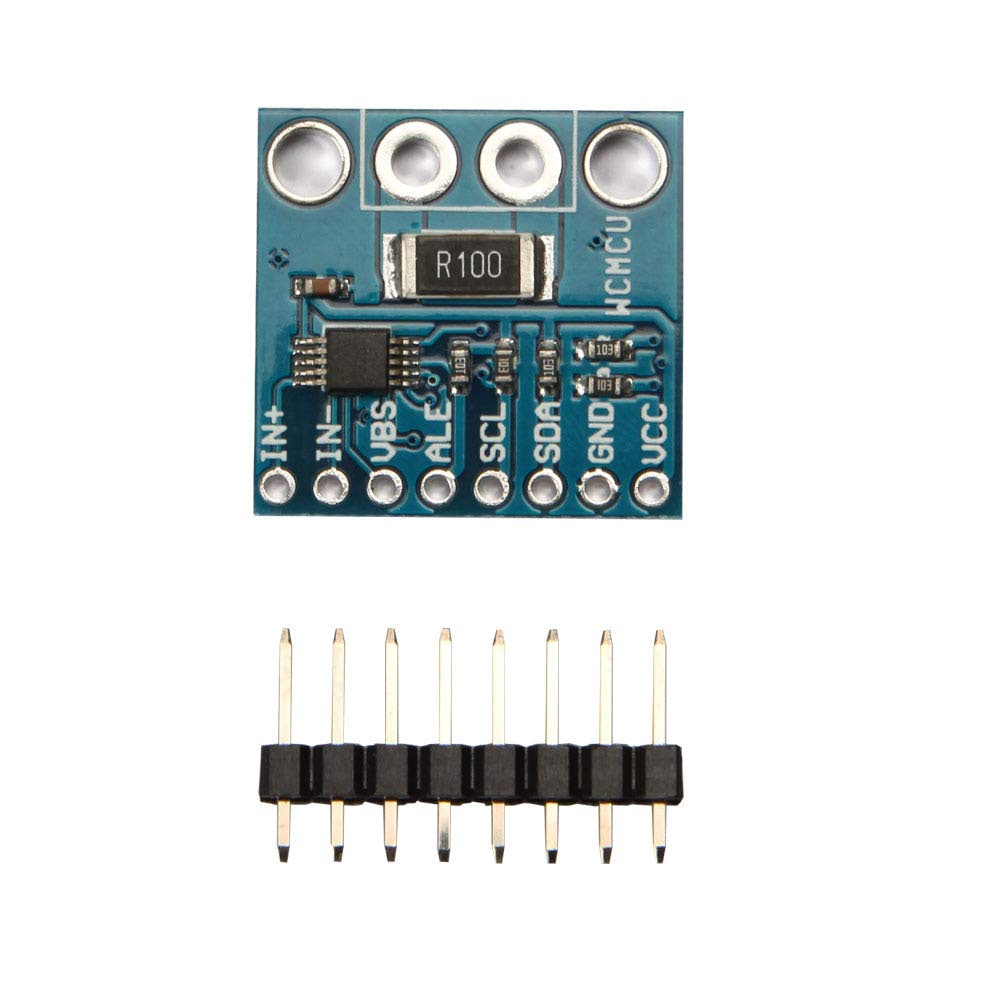

INA226-это монитор тока и мощности с I2C.™-Или SMBUS-совместимый интерфейс. Этот прибор контролирует как падение напряжения шунта, так и напряжение питания шины. Программируемое значение калибровки, время преобразования и усреднение в сочетании с внутренним множителем позволяют напрямую считывать текущие значения мощности и мощности в ваттах.
INA226 определяет ток на напряжениях синфазной шины, которые могут варьироваться от 0 В до 36 В, независимо от напряжения питания. Устройство работает от одного источника питания от 2,7 до 5,5 В, используя типичный ток питания 330 мкА. Устройство указано в диапазоне рабочих температур от-40 ° C до 125 ° C и имеет до 16 программируемых адресов на интерфейсе I2C-compatible.
Особенности
Напряжения шины Senses От 0 V до 36 V
• Высокая сторона или низкая сторона зондирования
• Отчеты о токе, напряжении и мощности
• Высокая точность:
-0,1% Ошибка усиления (макс.)
-Смещение 10 мкВ (макс.)
• Настраиваемые параметры усреднения
• 16 программируемых адресов
• Работает от источника питания 2,7-5,5 В
• 10-контактный корпус DGS (VSSOP)
