Description

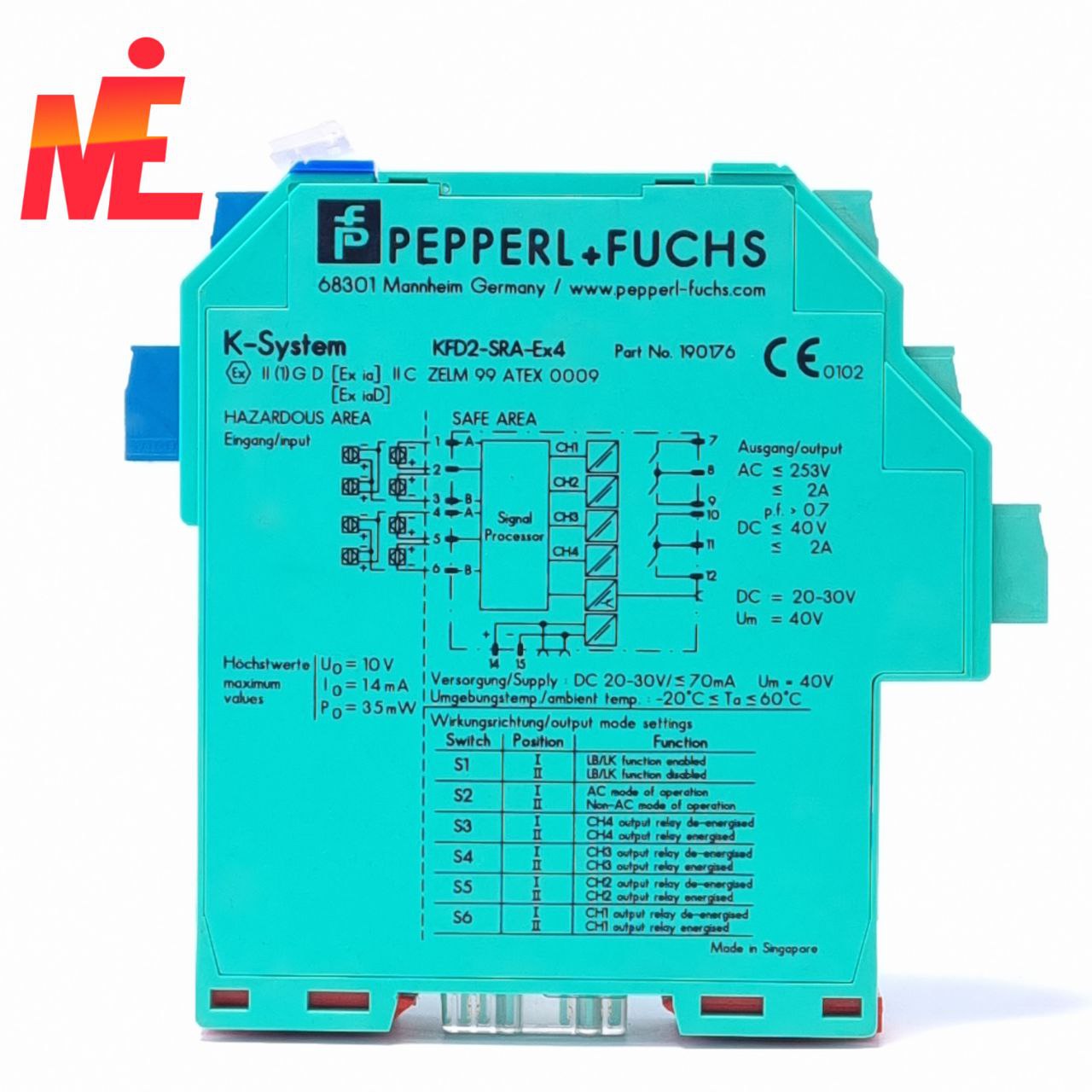

Данный изолирующий барьер используется для обеспечения искробезопасности. Он передает дискретные сигналы (датчики NAMUR/сухой контакт) из взрывоопасной зоны в безопасную. Нормально разомкнутое реле со стороны безопасной зоны срабатывает в зависимости от дискретного сигнала полевого устройства. Специальная технология 2:1 сокращает длину проводной сети до 50%.

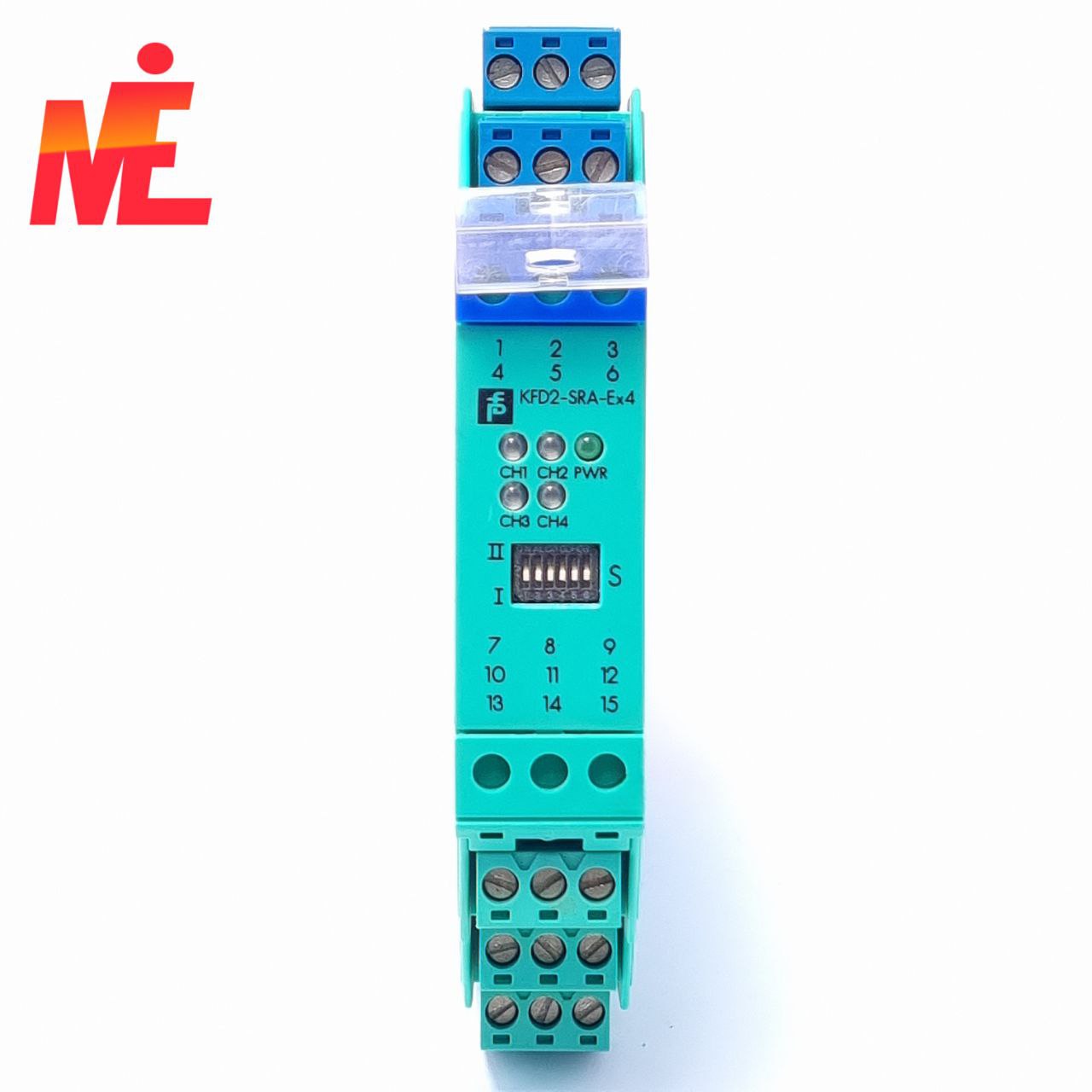

Переключателем S1 включается функция обнаружения ошибки на полевом контуре. Режим 2:1 выбирается переключателем S2 и действует до следующего переключения. Переключатели S3…S6 инвертируют нормальный режим работы на выходе. При возникновении ошибки реле отключаются, и светодиодные индикаторы зажигаются в соответствии со стандартом NAMUR NE44. Коллективная ошибка передается на шину Power Rail (в случае ее использования).
Особенности:
Двухканальный барьер c гальванической изоляцией;
Питание 24 В постоянного тока (возможно через Power Rail);
Вход: сухой контакт или сигнал типа NAMUR;
До 50% меньший расход проводов, технология 2:1;
Обнаружение неисправностей на линии (LFD);
Возможность инвертирования выхода;
