Description

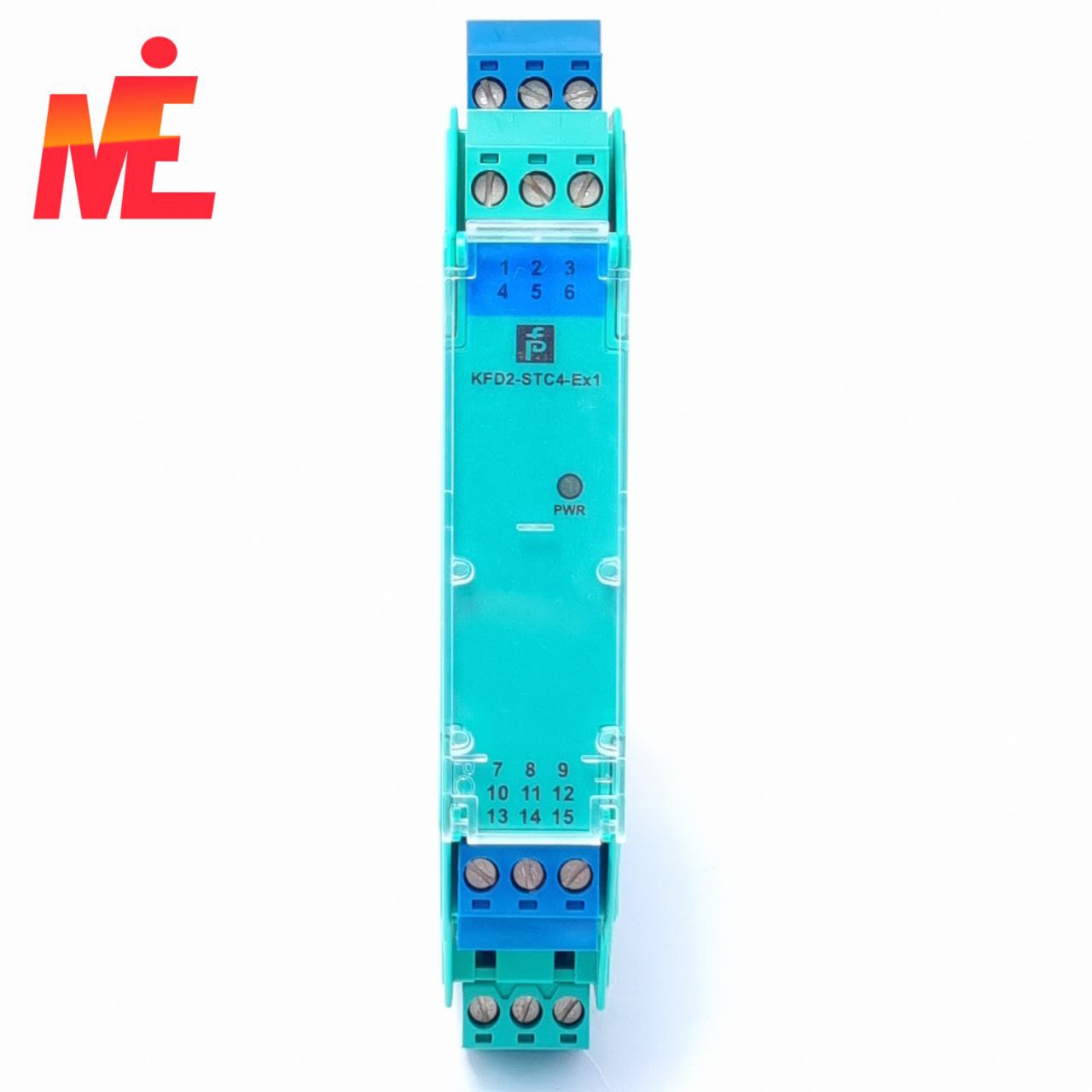

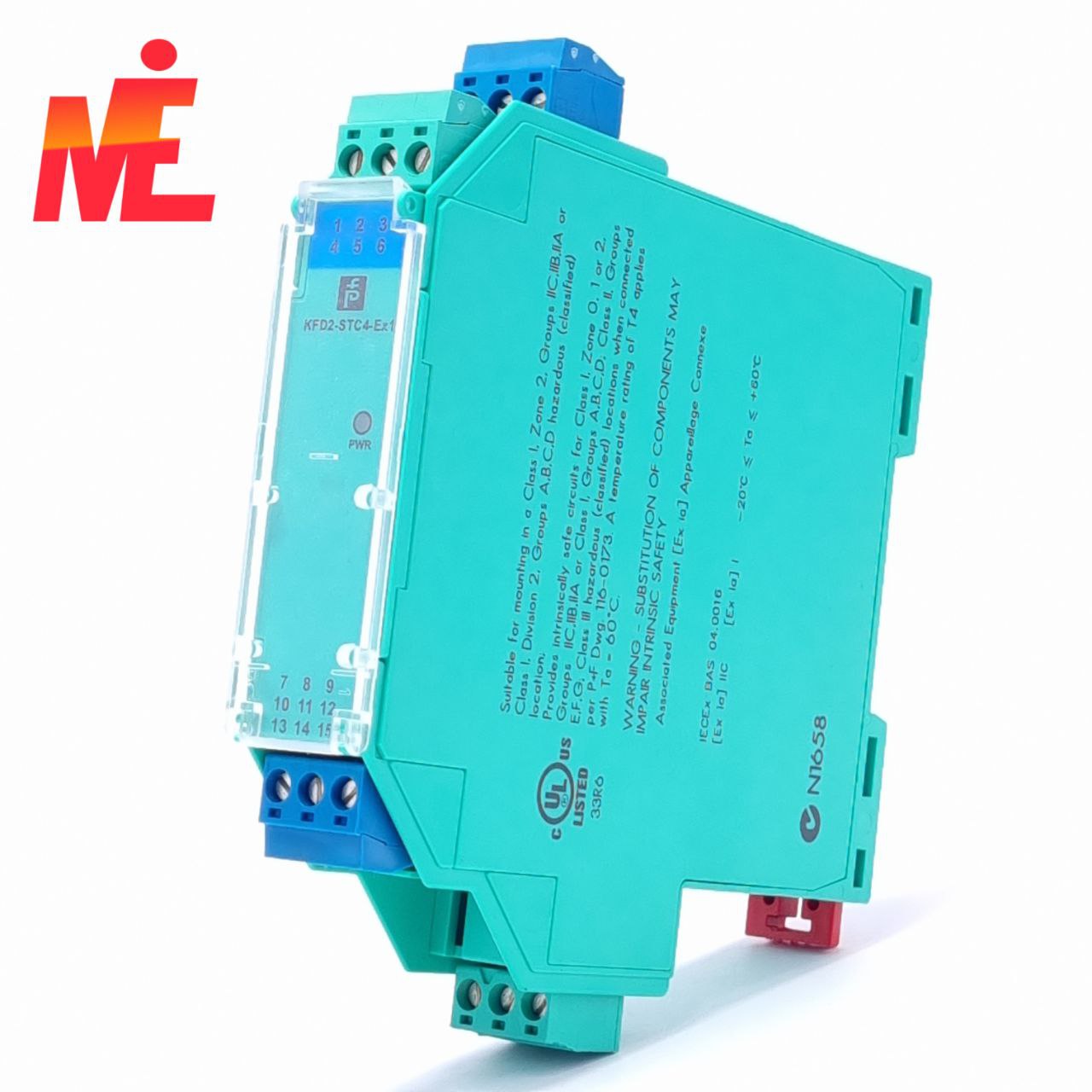

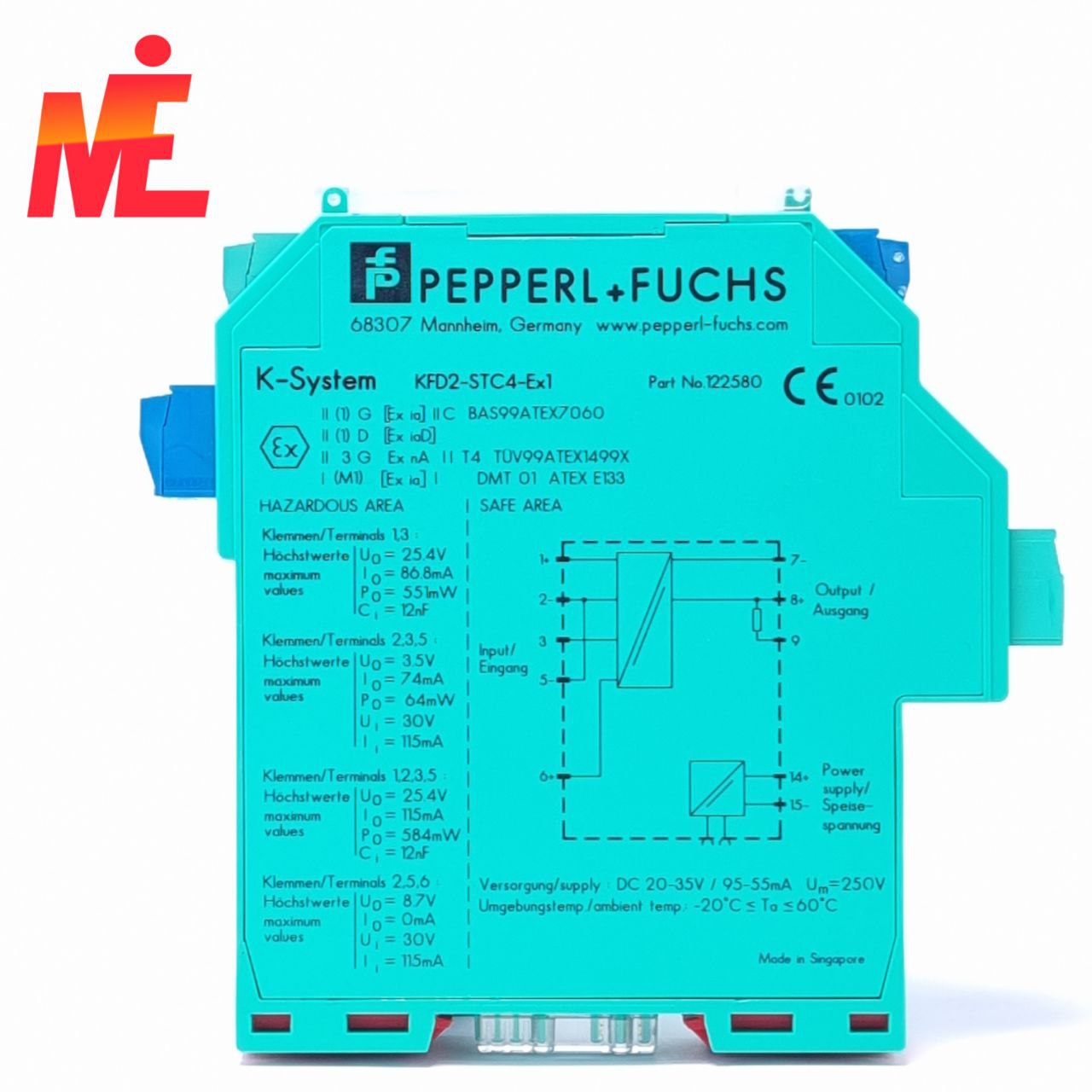

Барьер с гальванической изоляцией используется для обеспечения искробезопасности. Устройство питает двухпроводные и трехпроводные датчики SMART во взрывоопасной зоне. Также оно может использоваться с двухпроводными активными датчиками SMART. Барьер передает изолированный аналоговый токовый сигнал в безопасную зону. Цифровой сигнал связи со взрывоопасной зоной может быть наложен на аналоговую составляющую. Передача данных осуществляется в двух направлениях. Если сопротивление в цепи HART слишком низкое, то можно использовать встроенный резистор 250 Ом, находящийся между выводами 8 и 9. В клеммы устройства встроены контрольные точки для проверки связи HART.
Особенности:
Одноканальный барьер c гальванической изоляцией;
Питание 24 В постоянного тока (возможно через Power Rail);
Вход для двухпроводных датчиков SMART и двухпроводных источников активного сигнала SMART;
Выходной ток 0/4…20 мА;
Терминалы с контрольными точками;
Уровень безопасности до SIL2
