Description
Для зарядки многоячеечных литиевых аккумуляторов часто требуются громоздкие зарядные устройства и источники питания. Однако были выпущены интересные модули, которые могут заряжать аккумуляторы 2S и 3S с помощью простого зарядного устройства USB-C.

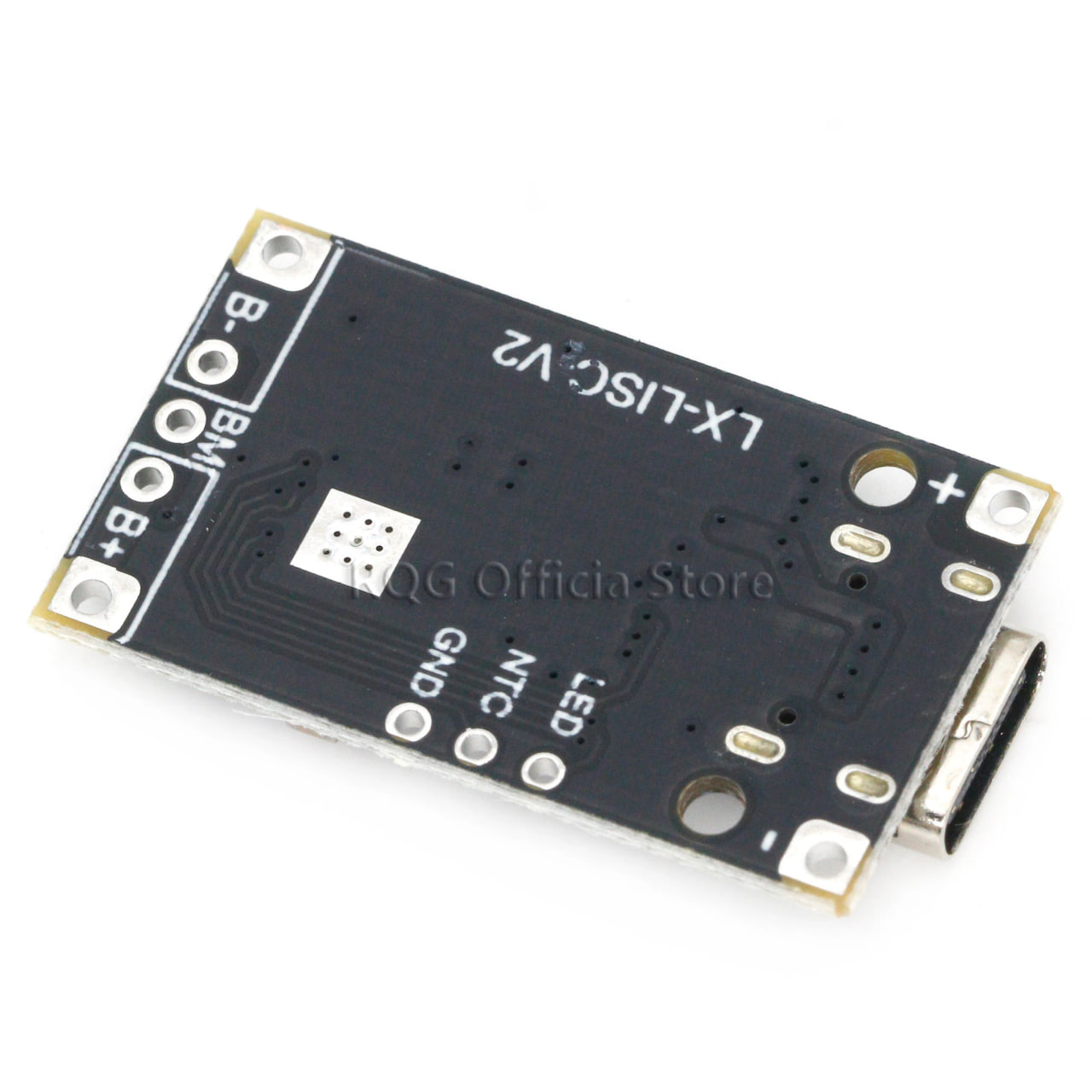

Эти модули обозначаются как модули «LISC». Мой имеет маркировку «LX-LISC-V2».

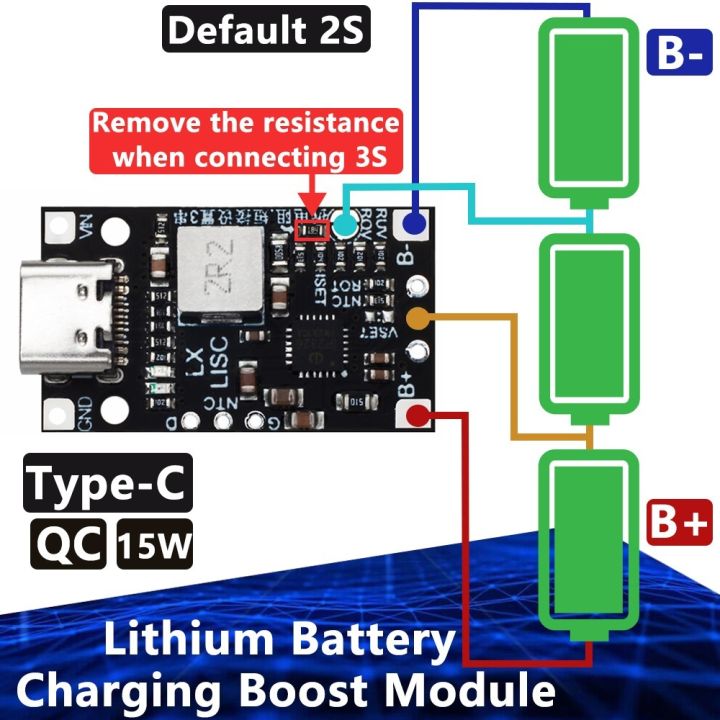

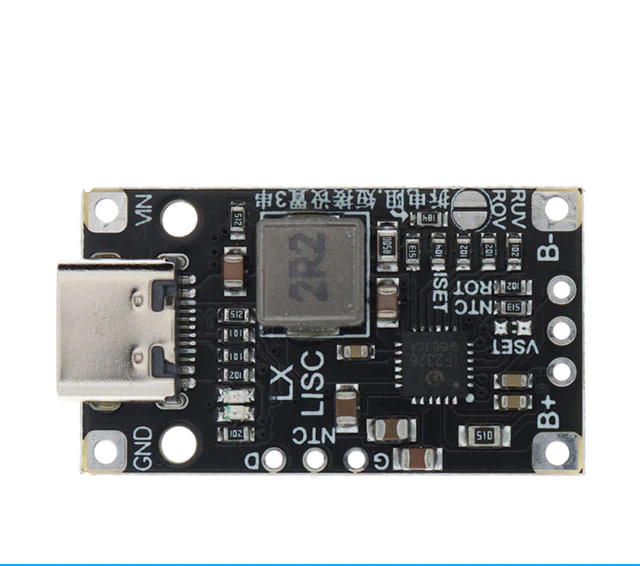

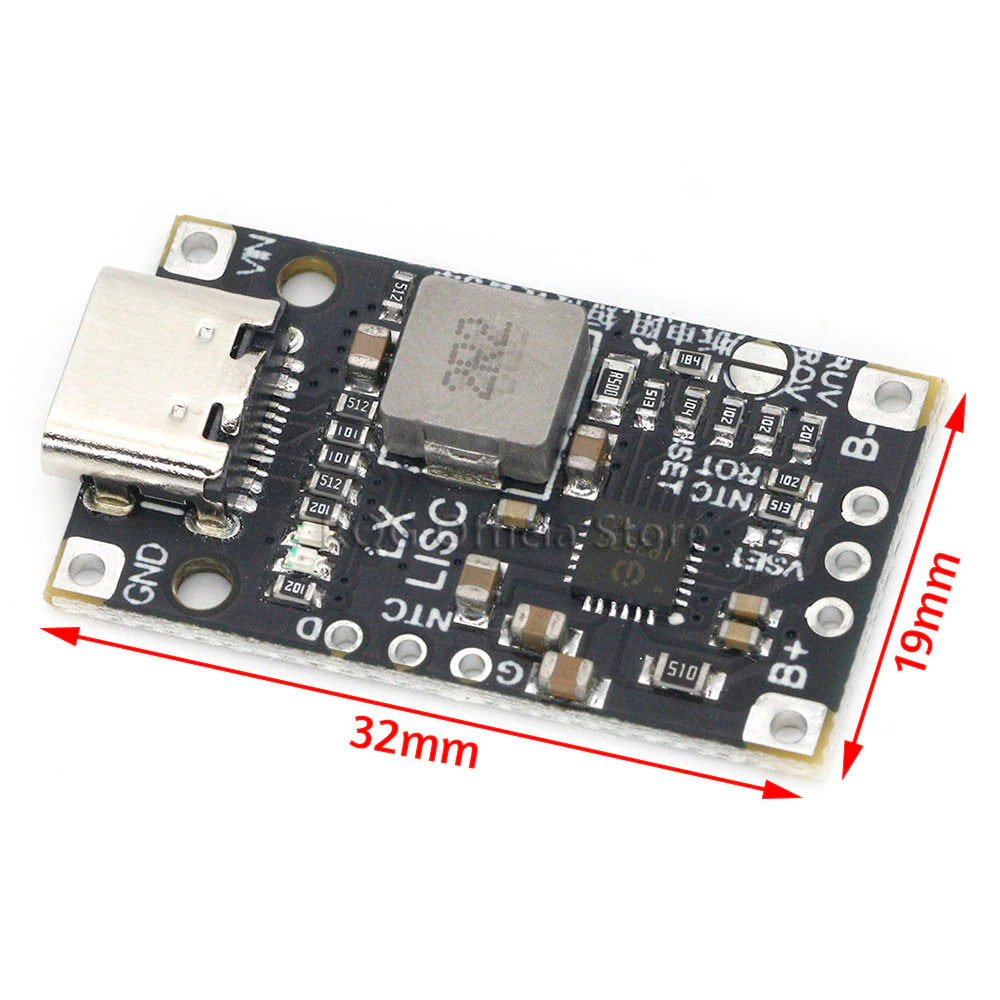

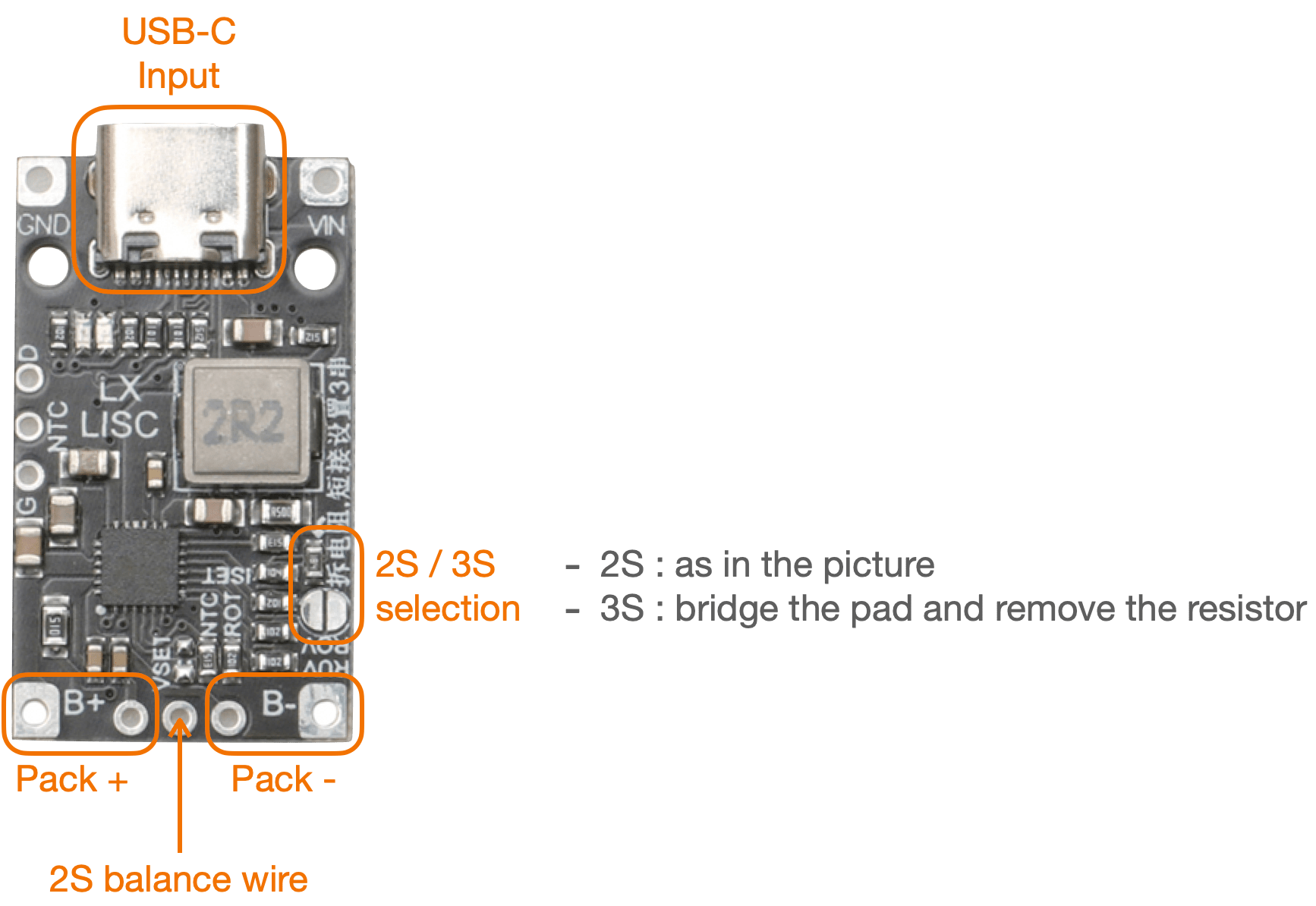

Этот модуль представляет собой небольшую печатную плату на базе IP2326 в корпусе QFN24. Маленькая плата может заряжать как пакеты по 2, так и по 3 секунды. Имеет встроенный балансировщик для 2S. Для 3S необходим внешний балансир.
Теоретически зарядный ток можно регулировать, меняя местами встроенные резисторы. Однако на практике резисторы SMD слишком малы, чтобы их можно было легко заменить. Просто знайте, что максимальный зарядный ток составляет 1,5 А, поэтому модуль может его достичь, что плохо для аккумуляторов емкостью менее 1500 мАч.
татус светодиода
Красный светодиод горит всегда, когда на модуль подается питание.
Синий светодиод — это светодиод состояния:
Мигает при обнаружении аномалии, в том числе при неподключенном аккумуляторе.
ВКЛ, когда аккумулятор заряжается, ВЫКЛ после полной зарядки.
