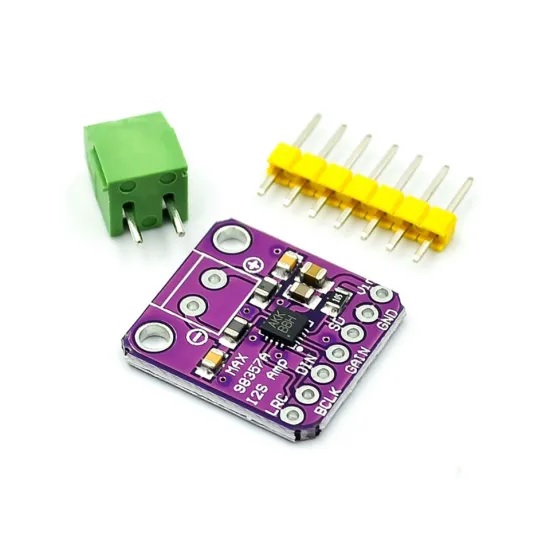

Модуль мини-моноусилителя MAX98357A I2S 3 Вт класса D
Плата цифрового аудиоусилителя I2S подходит для Raspberry Pi. Принимает цифровой звук через интерфейс I2S, преобразует его в аналоговый выходной сигнал и усиливает его для прямого подключения динамиков. Она объединяет цифро-аналоговый преобразователь I2S с аудиоусилителем на одной плате.
Небольшой модуль усилителя Mono на удивление мощный и обеспечивает до 3,2 Вт на динамиках с сопротивлением 4 Ом. Усилитель класса D может работать при напряжении 2,7 В — 5,5 В. Благодаря высокой эффективности усилителя модуль особенно подходит для мобильных и аккумуляторных проектов.
Аудиовход I2S поддерживает уровни 3,3 В и 5 В. Усиление можно установить на следующие значения с помощью входа усиления: 3 дБ, 6 дБ, 9 дБ, 12 дБ и 15 дБ. По умолчанию стереосигналы (L + R) смешиваются для формирования выходного сигнала. Поведение можно изменить с помощью резистора, чтобы выводился только L или R.
Характеристики и характеристики
Работа с одним источником питания (от 2,5 В до 5,5 В)
Выходная мощность в 4I при 5 В 3,2 Вт
Ток покоя 2,4 мА
Эффективность 92% (RL = 8 I, P OUT = 1 Вт)
Выходной шум 25 ВRMS (AV = 15 дБ)
Низкий THD+N на частоте 1 кГц: 0,015%
не MCLK Поддерживает левый, правый или (левый/2 + правый/2) с требуемой частотой дискретизации от 8 кГц до 96 кГц. Выход
Выходы класса D без фильтров стали возможны благодаря сложному управлению скоростью среза
1 кГц при 77 дБ PSRR
Восприимчивость к радиочастотам низкая, GSM-радиостанции создают шум TDMA
Схема для уменьшения щелчков и треска в мельчайших деталях
Сильная тепловая защита и защита от короткого замыкания
