Description
Модель: HW-187/Mini360
Входное напряжение: 4.5 В ~ 23 В DC
Выходное напряжение: 1 В ~ 20 В DC
Блокируемое напряжение: менее 4.0 В
Падение напряжения: до 8%
Выходной ток
продолжительный: до 1.5 А
кратковременный: до 3 А (дополнительное охлаждение)
Чип преобразователя: MP2307DN MPS, синхронный
Частота переключения ШИМ: 340 кГц
Эффективность преобразования (КПД): до 96%
Управление: регулировка напряжения на выходе
Способ настройки: вращением подстроечного резистора
Дополнительные функции: нет
Монтажные отверстия: нет
Защита от переполюсовки: нет
Контактная группа: отверстия для пайки проводов
Габариты: 17.8×11.9×4.3 мм
Рабочая температура: от -40°C до +85°C
Вес: 3 гр
Модель DC-DC преобразователя Mini360 названа в честь своих ультрамалых физических размеров. Mini360 — это один из самых, по-настоящему крошечных преобразователей постоянного напряжения, предназначенного для питания любых электрических схем современных маломощных устройств и приборов, функционирующих в широком низковольтном диапазоне. Нагрузочная способность модели HW-187 не столь высока, поэтому преобразователь на чипе регулятора MP2307DN часто используется в составе микропроцессорной электроники, или в конструкторах на основе программно-управляющих контроллеров, таких как Arduino, STM, Raspberry Pi, и во многих других популярных мейкерских платформах. Нередко применяется для питания портативных гаджетов, в сетевых решения, системах распределения энергии, и в прочих направлениях. Благодаря грамотно подобранным компонентам, наравне с высокой плотностью их монтажа, миниатюрная плата HW-187 размерами около 2 х 1 см сможет беспрепятственно разместится во внутренностях даже небольших устройств, или в корпусе практически любого изделия. И столь же малые 3 грамма позволят определится с решением при выборе импульсных понижающих регуляторов, подходящих для питания электронных конструкций, требовательных к собственным весовым характеристикам.

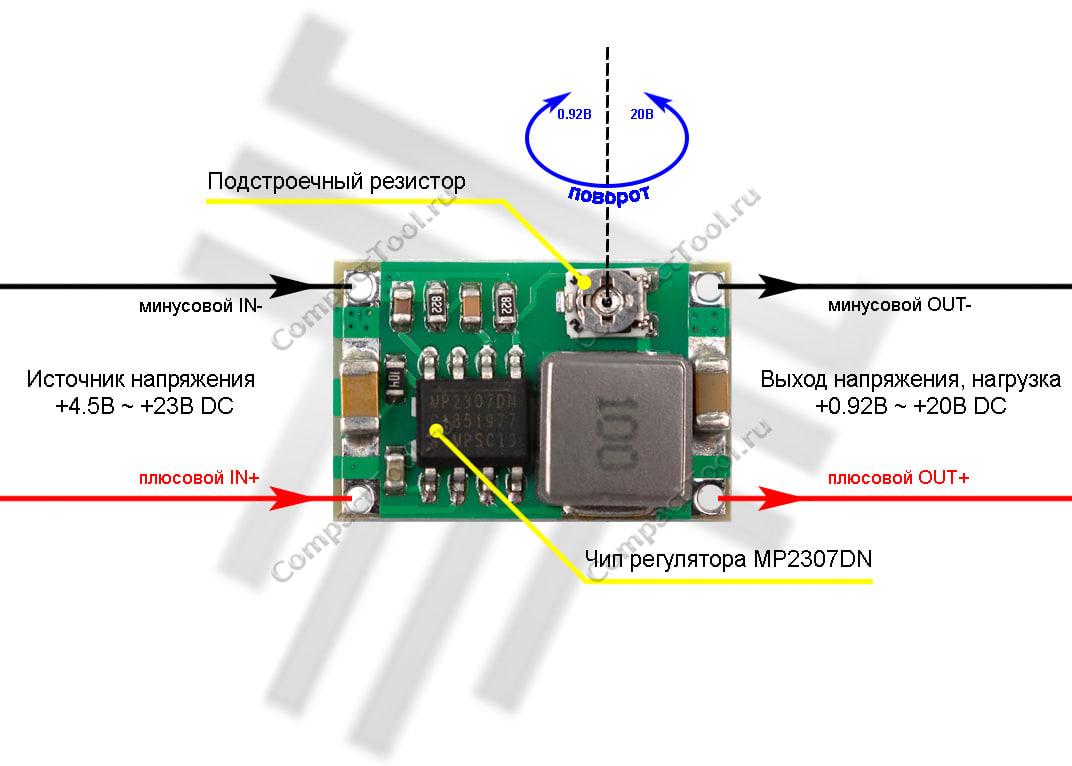

Особенности конструкции HW-187
Микросхема регулятора напряжения MP2307DN со встроенным 0.1-омным силовым МОП-транзистором и ШИМ-контроллером функционирует в диапазоне 4.5В ~ 23В DC входного напряжения, и вырабатывает 1В ~ 20В выходного напряжения с максимальным нагрузочным током до 3А. Предусмотрена блокировка регулятора при недостаточном напряжении менее 4.1-4.4В. Программируемая частота переключения ШИМ фабрично зафиксирована на отметке 340 кГц (25°С), может колебаться в пределах 300-380 кГц из-за температурных условий эскплуатации. Питание цепей устройств током более 1.5А приводит к естественному нагреву корпуса микросхемы регулятора. Длительная нагрузка с током 1.5-3А требует добавления элементов охлаждения (желательна установка медного радиатора с большой площадью рассеивания). Регулятор MP2307DN оснащён защитным механизмом отключения в случаях внутреннего перегрева свыше 160°.
Модуль миниатюрного DC-DC преобразователя собран по типовой схеме производителя чипа MP2307DN, с минимальным набором стабилизирующих и фильтрующих компонентов. Принципиальная схема HW-187 опубликована в спецификации к MP2307DN в разделе «Техническая документация». На плате модуля питания полностью исключены какие-либо дополнительные функции, вплоть до отсутствия элементарных светодиодных индикаторов наличия напряжения.
