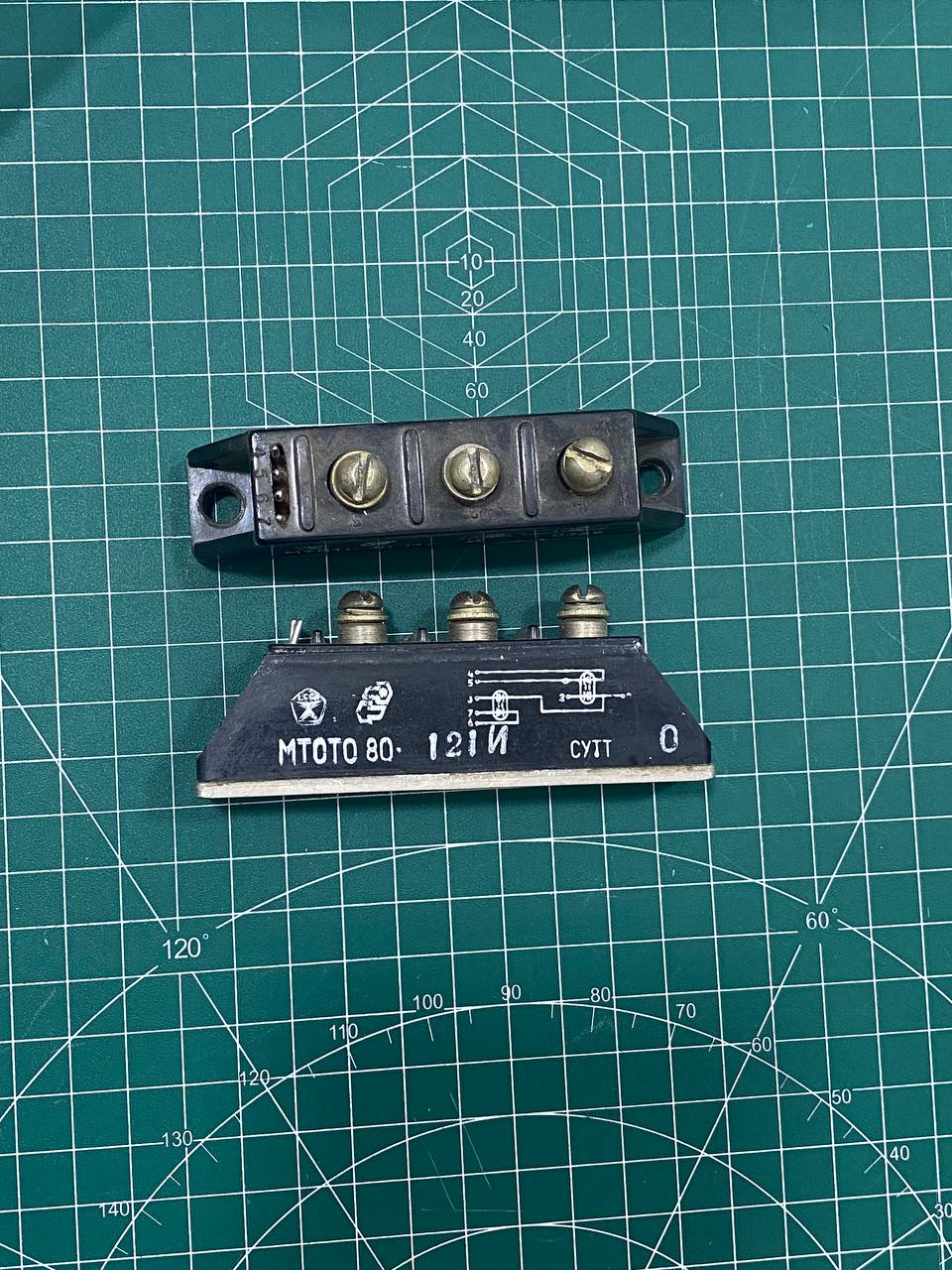

Модуль МТОТО-80-11 оптотиристорный низкочастотный состоящий из двух бескорпусных последовательно соединенных кремниевых диффузионных p-n-p-n оптотиристоров, включённых по полумостовой схеме.
Предназначен для работы в силовых цепях постоянного и переменного токов частотой до 500 Гц и силе тока не более 80 А, требующих гальваническую развязку между силовой цепью и цепью управления.
Оптотиристорный модуль МТОТО-80-11 применяется в помехоустойчивых схемах автоматики, бесконтактных коммутационных и регулирующих устройствах, в сильноточных электронных реле, для контроля и управления температурой, в системах управления электродвигателями и в другом электротехническом оборудовании общего назначения.
Модуль герметизирован в пластмассовом корпусе прижимной конструкции и устанавливается с помощью винтов через сквозные крепежные отверстия в корпусе.
Отвод тепла осуществляется через керамический изолятор из нитрида алюминия и металлическое основание.
Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе.
абаритные размеры оптотиристорного модуля:
— длина — 92 мм;
— высота — 30 мм;
— ширина — 20 мм.
Масса не более 200 г.
Расшифровка маркировки оптотиристорного модуля:
МТОТО-80-11
М — модуль;
ТО — вид первого элемента модуля: ТО — тиристор оптронный;
ТО — вид второго элемента модуля: ТО — тиристор оптронный;
80 — число, равное значению максимально допустимого среднего тока в открытом состоянии амперах;
11 — число, обозначающее класс по повторяющемуся импульсному обратному напряжению в сотнях вольт.
