Description

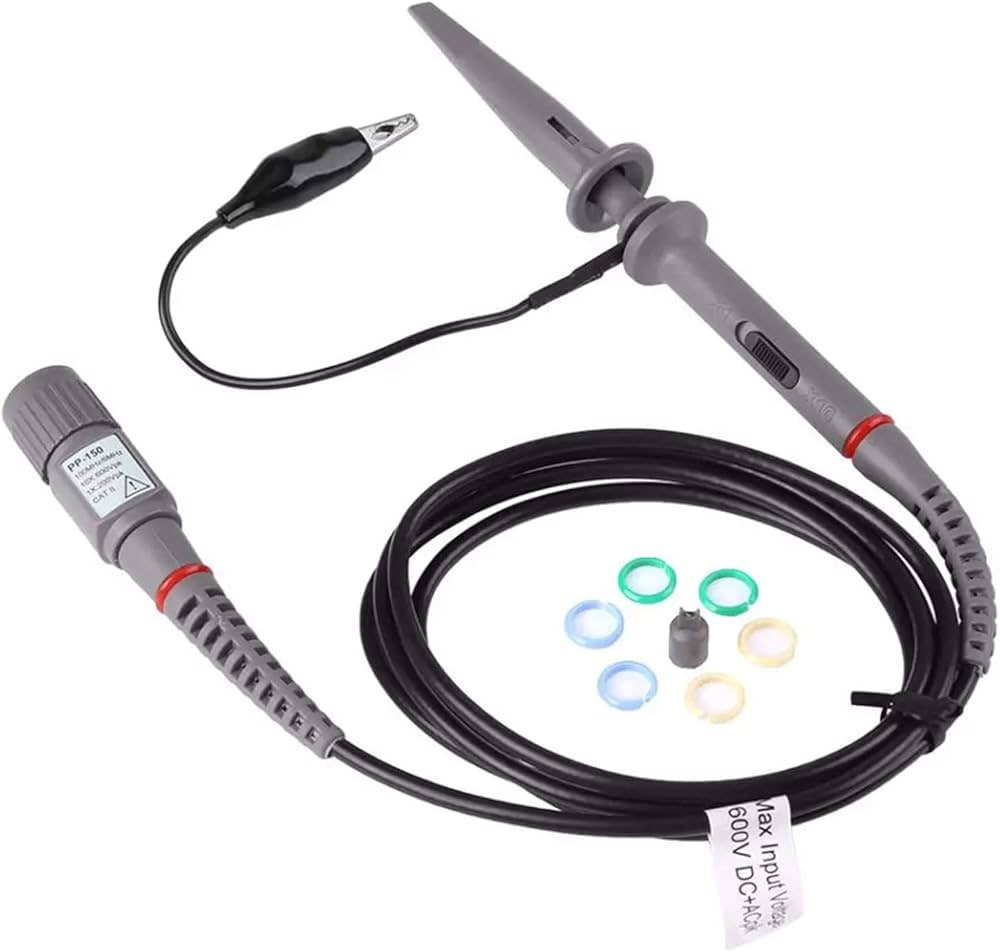

Щупы модели Hantek PP-150 – это пассивные низкоимпедансные делители для осциллографа. Щуп был разработан и откалиброван для применения в приборах с входящим импедансом 1 Мом и входной емкостью 20 пФ. Он может быть откалиброван для использования с приборами с входящим импедансом от 15 до 40 пФ. Щуп имеет два режима работы аттенюатора, которые выбираются переключателем.
Особенности
Коэффициент деления: 1× и 10× .
Удобные, эргономичные наконечники.
Щупы прошли аттестацию безопасности CE Европейского Экономического Сообщества.
Щупы совместимы со многими цифровыми и аналоговыми осциллографами в соответствующей частоте.
Измерение в сигналах промежуточной и низкой частоты.
Щуп с регулируемой емкостной компенсацией, чтобы гарантировать согласование щупа с осциллографом.
Подпружиненный зажим крюка.
Отвод «земли» составляет 12 см с «крокодилом» на конце.
4 пары цветных кабельных маркеров
Щуп приспособлен для тестирования IC.
Применяется совместно с осциллографами Hantek 2D82 Auto, Hantek 2D82 Auto II, Hantek 6074BE Kit 1, Hantek 6074BE Kit IV и др.
Компенсация щупа
1. Щуп должен обладать полосой пропускания не менее полосы пропускания самого осциллографа
2. Щуп должен быть компенсирован при первом подключении. Компенсация проводится в режиме ослабления сигнала 10Х
3. Соедините щуп с тестовым выходом осциллографа (для этого удобно использовать насадку с зажимом ), а контакт заземления щупа с выходом терминала заземления осциллографа
4. Проверьте форму сигнала. Сигнал должен быть прямоугольный
5. Если сигнал не прямоугольный, то отрегулируйте щуп вращением болта регулировки с помощью регулировочной отвертки до получения максимально прямоугольной формы
Технические характеристики
Тип измерительного щупа для осциллографа
Частота ≤100МГц (10:1), ≤5МГц (1:1)
Делитель 10:1
Входное напряжение макс. 600В
Длина провода 1,2м
Вид щупа пассивный
Диапазон компенсации 15…35пФ
Импеданс входа 10МОм/18,5пФ-22,5пФ (10:1), 1МОм/80пФ-115пФ (1:1)
