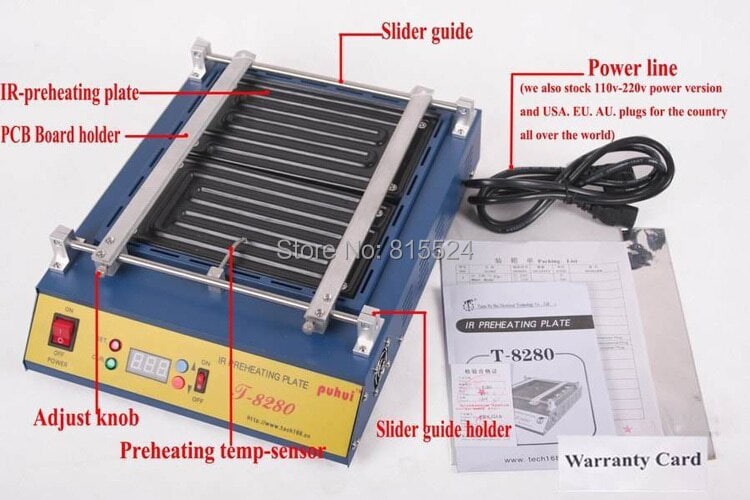

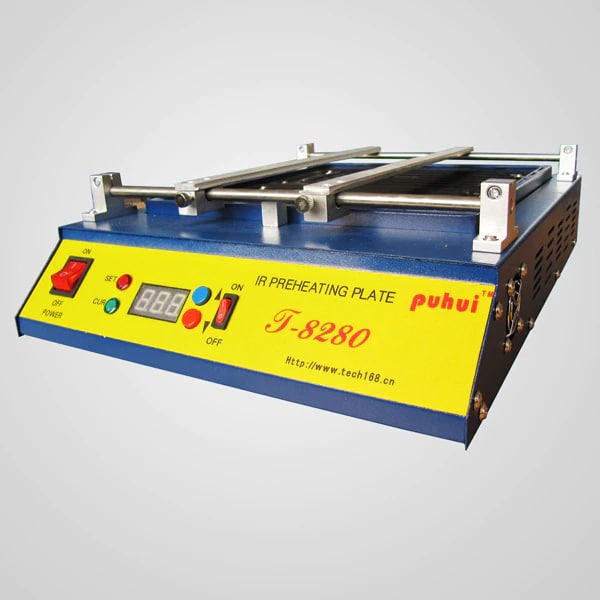

Puhui T8280 220V или 110V PCB подогреватель T 8280 IR Подогрев плиты T-8280 IR-подогрев печи, PH30018
Инструкции по эксплуатации:
1. Осмотрите машину, а затем откройте ее
1) Проверьте соединение линии питания.
2) Включите выключатель питания. Позвольте T-8280 самостоятельно тестировать питание (пост). После этого в настройках температуры будет отображаться последнее используемое значение.
3) черный переключатель на передней панели используется для управления инфракрасной нагревательной пластиной; Нажмите синюю кнопку (вверх), красную кнопку (вниз), может регулировать температуру инфракрасной нагревательной пластины между 0C и 450C. Нажмите кнопку «ON», инфракрасная нагревательная пластина начинает работать, нажмите «OFF», она перестает работать.
2. Работа досок для подогрева печатных плат
(1) размещение и Настройка платы PCB:
1) в соответствии с размером платы PCB, отрегулируйте держатель платы PCB, затем поместите плату PCB и зафиксируйте регулировочную ручку.
2) в соответствии с размером печатной платы и технологическими требованиями к сварке, нажмите синюю кнопку (вверх) и красную кнопку (вниз), регулируйте выходную температуру нагревательной пластины между 0C и 450C
(2) Подогрев открытый и закрытый:
1) Нажмите кнопку «ON», откройте нагревательную пластину около 3-5 минут, чтобы температура была значением настройки, а затем выполните следующий шаг.
2) Отделка, нажмите «выключить», предварительно нагревательная пластина перестает работать.
Внимание: Не закрывайте выключатель питания до полного охлаждения машины.
3) набор температуры предварительного нагрева: если плата PCB содержит свинец, отрегулируйте температуру инфракрасной нагревательной пластины до 100-120C; Если нет, отрегулируйте до 120-140C. Вы также можете установить температуру предварительного нагрева в соответствии с опытом и технологией пользователя.
3. Установка и настройка машины:
Тип подогрева нагревательной пластины включает в себя: Общий поток давления-через способ нагрева и способ регулировки уровня PID. Вы можете настроить его в соответствии с допуском предварительного нагрева. Вообще говоря, если температура предварительного нагрева ниже 250 с, выбирает метод корректировки PID процент; И если температура предварительного нагрева выше 250C, используйте общий поток давления через нагрев.
Особенности продукции:
1. Эта машина выбирает инфракрасный компонент, чтобы дать тепло, которое независимое исследование, принимает передовую интеллектуальную температуру PID, точно контролирует температуру.
2. T-8280 может достигать тепловых печатных плат и компонентов, которые содержат свинец или нет, особенно частей BGA и SMD.
3. Используйте инфракрасное тепло, легко резать, пропорции тепла, не имеют потока sirocco. Не перемещайте мелкие компоненты на печатную плату, гарантируя качество сварки.

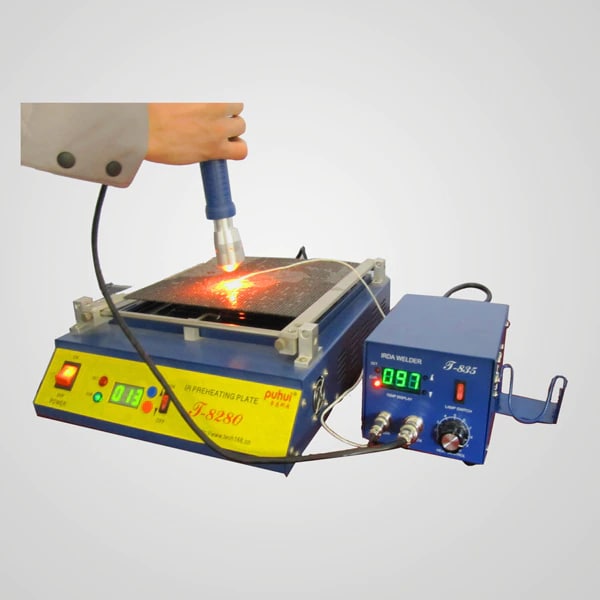

4. Эта машина имеет систему отопления 1500 Вт, широко до 280*270 мм. Может использоваться вместе с ручным инфракрасным сварочным T-835.
5. Легко управлять, вы можете управлять им через легкое обучение.
Технические параметры:
Размер рабочего стенда
410*316 мм
Номинальное напряжение и частота
AC220-230v/AC110V 60/50 Гц
Полная мощность машины
1600 Вт
Мощность нагревательной пластины
1500 Вт
Размер нагревательной пластины
280*270 мм
Нагревательная пластина с регулируемой температурой
0-450C
