Description
Датчик используется в цепях переменного тока для контроля за утечками тока, защиты двигателей и светодиодного оборудования.

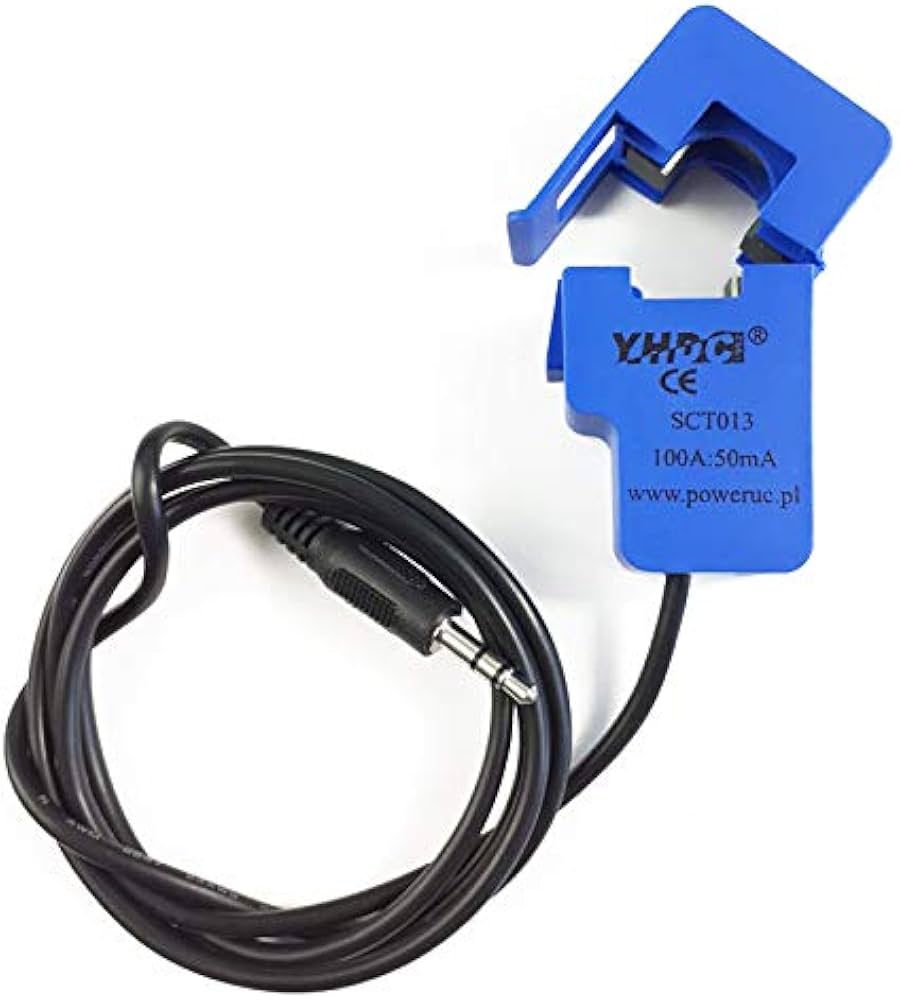

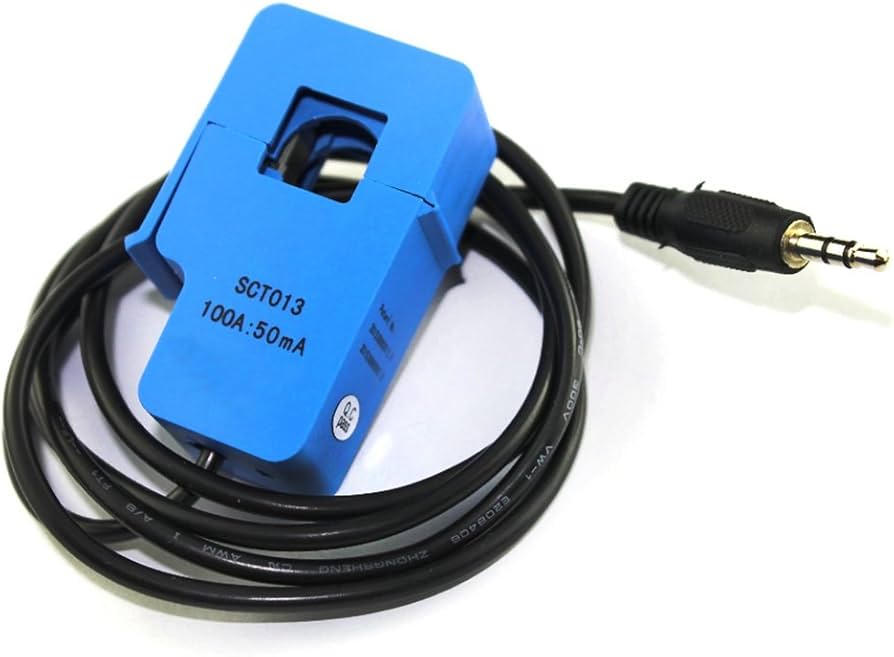

Модуль представляет собой небольшой трансформатор переменного тока. Когда внутри первичной обмотки устройства размещают проводник, в ферромагнитном сердечнике создается магнитный поток, который, в свою очередь, генерирует электрический ток во вторичной обмотке.
Для считывания и обработки полученных значений с помощью контроллера необходимо использовать делитель напряжения из пары резисторов и конденсатор, чтобы условная плата Ардуино могла считыватель напряжение, пропорциональное силе тока.
Характеристики:
Материал сердечника: железо
Внешний материал: пластик
Входной ток: 0-100А
Выходной ток: 0-50мА
Рабочее отверстие: 13 x 13мм
Диэлектрическая прочность: 1000В переменного тока в минуту
Длина кабеля: 118см
Рабочая температура: -25 °C…70 °C

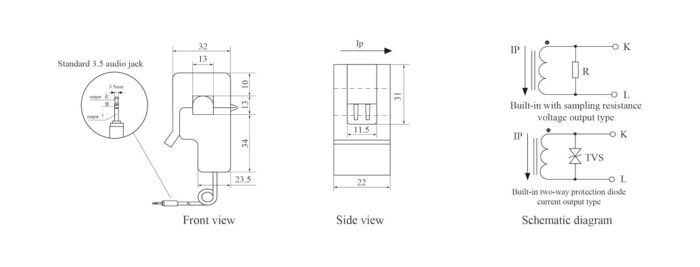

Размеры: 57 x 32 x 21мм
