Программируемый DC-DC стабилизирующий модуль WUZHI WZ10020L Снижающий 0-100V (Выход) до 20 Ампер
Используя синхронную технологию выпрямления, эффективность преобразования высока: эффективность более 90%
Обратите внимание перед покупкой:
1. Выход должен быть изолирован, не используйте параллельное или последовательное подключение, иначе модуль может сгореть.
2. Если вы подключаете индуктивную нагрузку (например, двигатель), максимальный рабочий ток составляет 1/3 диапазона.
3. Перед использованием, пожалуйста, сначала подключите все провода хорошо, затем включите входящий источник питания, не включите входящий источник питания, затем подключите провод. В противном случае это может привести к повреждению предохранителя и MOS.
Инструкция (английский) https://my.prom.ua/media/files/2078396_wz10020len.pdf
Характеристики:
Производитель: WUZHI
Тип: Снижающий
Диапазон входного напряжения: 10.00В – 110.00 В
Диапазон выходного напряжения: 0.00В – 100.00 В
Выходной ток: 0-20.00А (выходное напряжение 0-50В); 0-10.00А (выходное напряжение 50-100В)
Выходная мощность в диапазоне: 0-1000 Вт
Вес в упаковке: около 342 г
Дисплей размеры: 79*43*42 (мм) (L*W*H)
Силовой модуль размеры: 130 *90*40 (мм) (L*W*H)
Длина шлейфов: 200 мм
Точность установки выходного напряжения и тока: 0.01 В/А
Точность выходного напряжения: ± (0.3% + 5 цифра)
Точность измерения тока: ± (0.5% + 5 цифр)
Диапазон рабочих температур: -10 ° c ~ +40 ° c
Диапазон измерения емкости: 0-999.9AH
Доступны несколько режимов работы:
— Источник питания постоянного тока и режим зарядки аккумулятора.
— режим солнечной зарядки MPPT. (для батарей больше 12 Вольт)
Выходной выделенный интерфейс для зарядки АКБ:
1. Реле физически изолировано для предотвращения обратного подключения и более безопасной зарядки.
2. Интеллектуальное переключение нескольких режимов зарядки.
— Он автоматически выключается при полной зарядке и недостаточном входном напряжении, и автоматически восстанавливается, если напряжение батареи недостаточно или входная мощность возрастает.
— отключение защиты от перегрева, перегрузки по мощности, перенапряжения, перегрузки током и т.д.
— Автоматическое отключение в фиксированное время и мощность.
— солнечная зарядка MPPT, автоматическое отслеживание максимальной мощности, повышение эффективности зарядки (для батарей свыше 12 Вольт).
— несколько дисплеев интерфейса: ЖК-дисплей может отображать входное напряжение/выходное напряжение/температуру, выходной ток/выходную мощность/выходную мощность/время вывода;
— Регулировка постоянного напряжения и постоянного тока с числовым управлением, точная и быстрая, снижающий выход, выходное напряжение 0-100,00 В можно регулировать произвольно. Когда настройка выходного напряжения меньше 50, предельный ток регулируется произвольно от 0 до 20,00 А; когда установка выходного напряжения превышает 50, предельный ток произвольно регулируется в диапазоне 0-10,00 А.
-Модуль можно настроить на включение/выключение по умолчанию, при этом параметры отключения сохраняются.
имеет множество механизмов защиты программного обеспечения, а порог защиты можно установить и настроить. После того, как рабочие параметры модуля превысят порог защиты, выход будет автоматически выключен;
— использование технологии синхронного выпрямления, высокая эффективность преобразования.
— Увеличьте радиатор, установите интеллектуальный вентилятор для улучшения рассеивания тепла и зарезервируйте дополнительный интерфейс вентилятора 5 В, чтобы облегчить добавление вентиляторов и улучшить рассеивание тепла.
Комплектация:

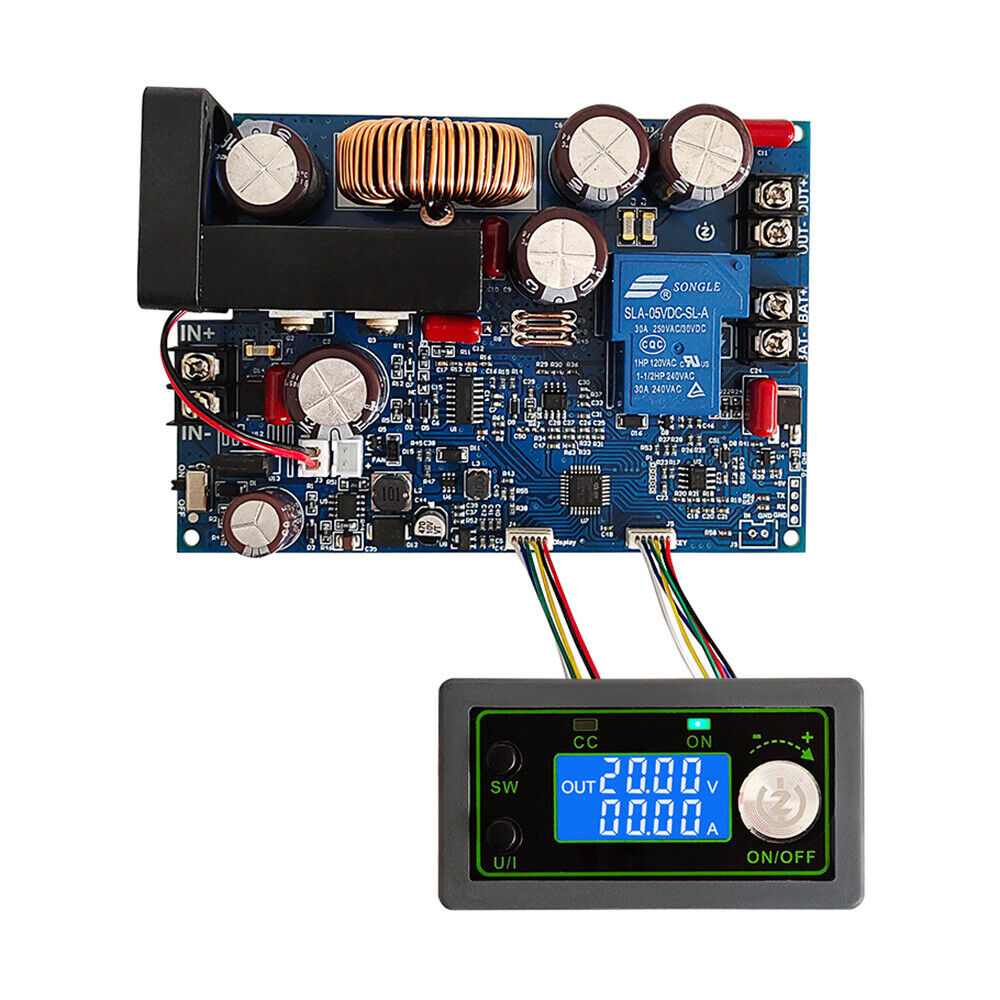

модуль WUZHI WZ10020L (плата + дисплей)
два соединительных шлейфа
Мягкий старт: Да
Механизм защиты:
Входная защита от пониженного напряжения (9-110 регулируется, по умолчанию 9 В)
Защита от перенапряжения на выходе (0-101,00 регулируется, по умолчанию 101 в)
Защита от перегрузки током (0-20.10a регулируется по умолчанию 20.10a
Защита таймаута (0 — 100h регулируется, отключено по умолчанию)
Защита от перегрева (80-110 ℃, регулируемая, по умолчанию 110 ℃)
Защита от превышения емкости (0-999,9 Ач регулируется, по умолчанию отключено)
