Description

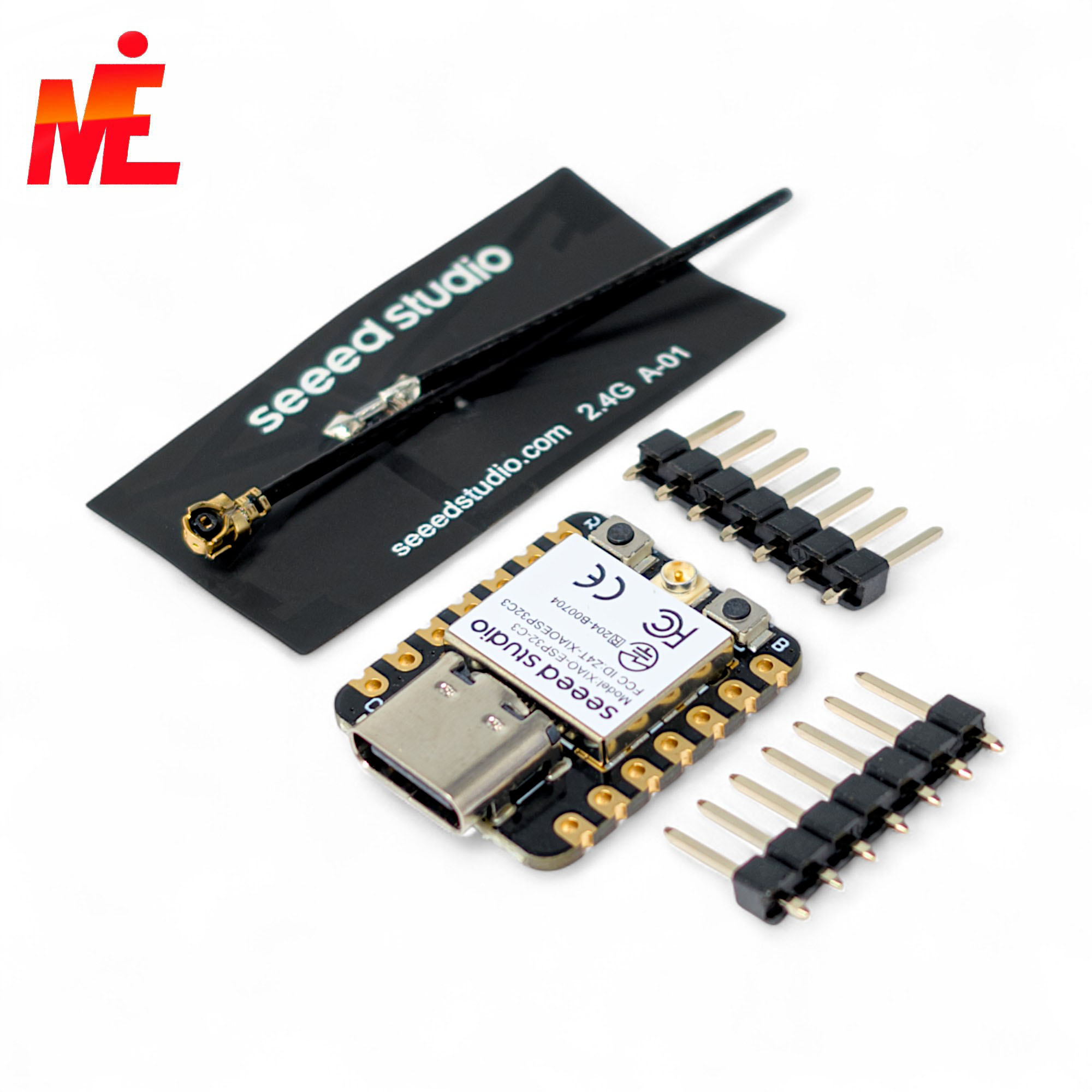

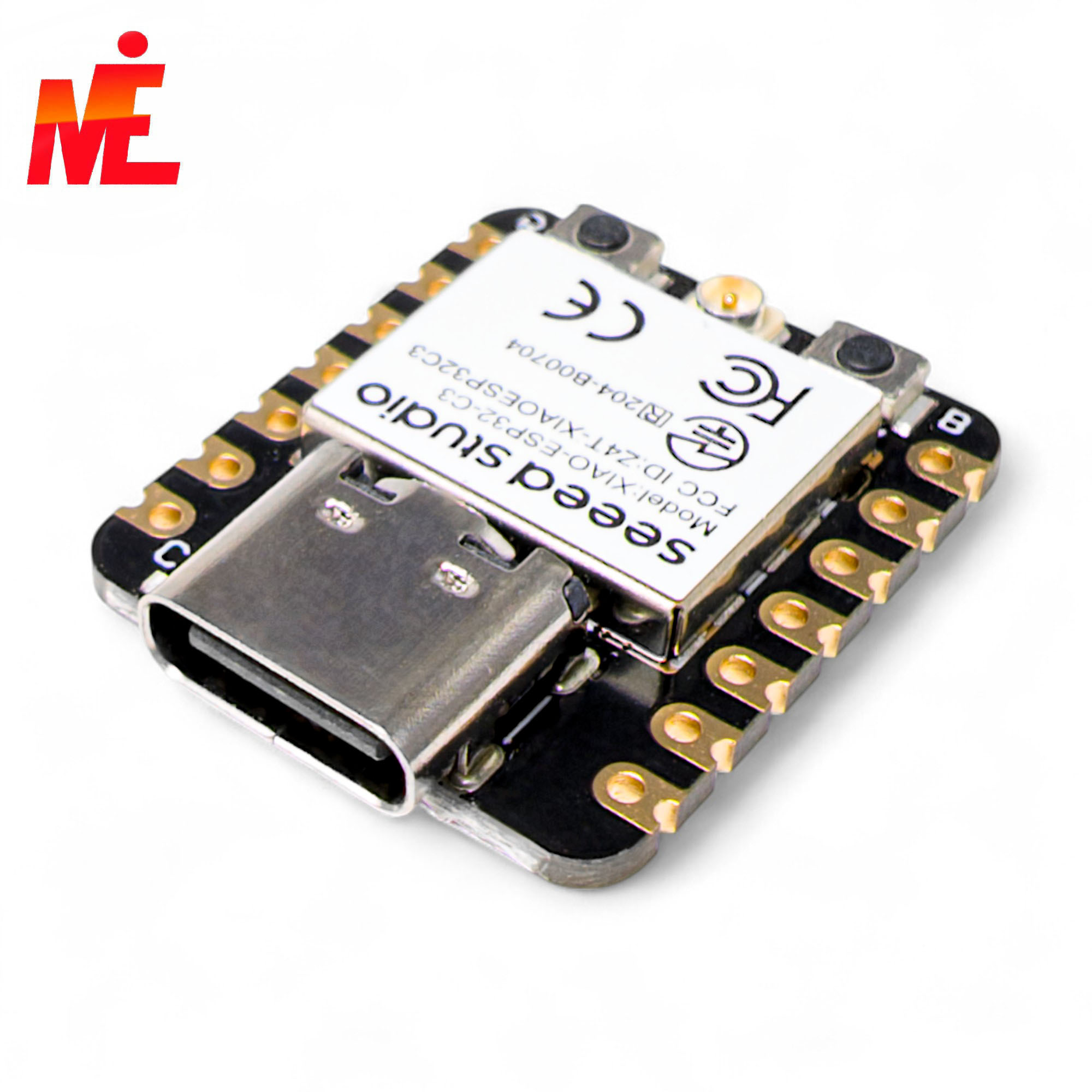

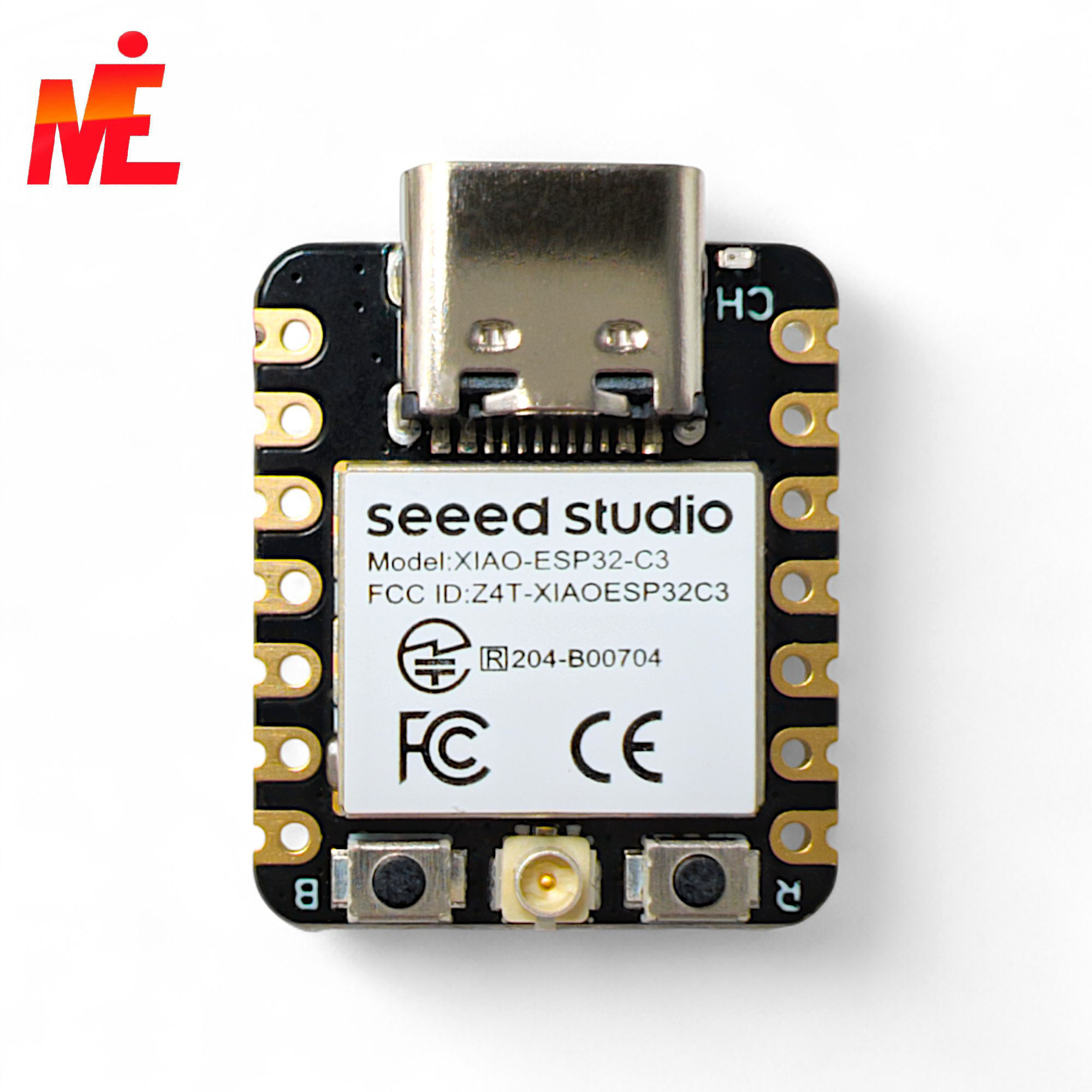

Seeed Studio XIAO ESP32C3 — это мини-плата для разработки Интернета вещей на базе двухрежимного чипа Espressif ESP32-C3 WiFi/Bluetooth в очень миниатюрном форм-факторе. Чип ESP32-C3 построен на основе 32-битной архитектуры RISC-V с четырехступенчатым конвейером и модулем с плавающей запятой (FPU) для точных арифметических операций. Чип также поддерживает Wi-Fi 2,4 ГГц и Bluetooth 5 (LE).
Функции
Мощный процессор: ESP32-C3, 32-битный одноядерный процессор RISC-V, работающий на частоте до 160 МГц.
Полноценная подсистема Wi-Fi: соответствует протоколу IEEE 802.11b/g/n и поддерживает режим станции, режим SoftAP, режим SoftAP + Station и неразборчивый режим.
Подсистема Bluetooth LE: поддерживает функции Bluetooth 5 и Bluetooth Mesh.
Сверхнизкое энергопотребление: потребляемая мощность в глубоком сне составляет около 43 мкА.

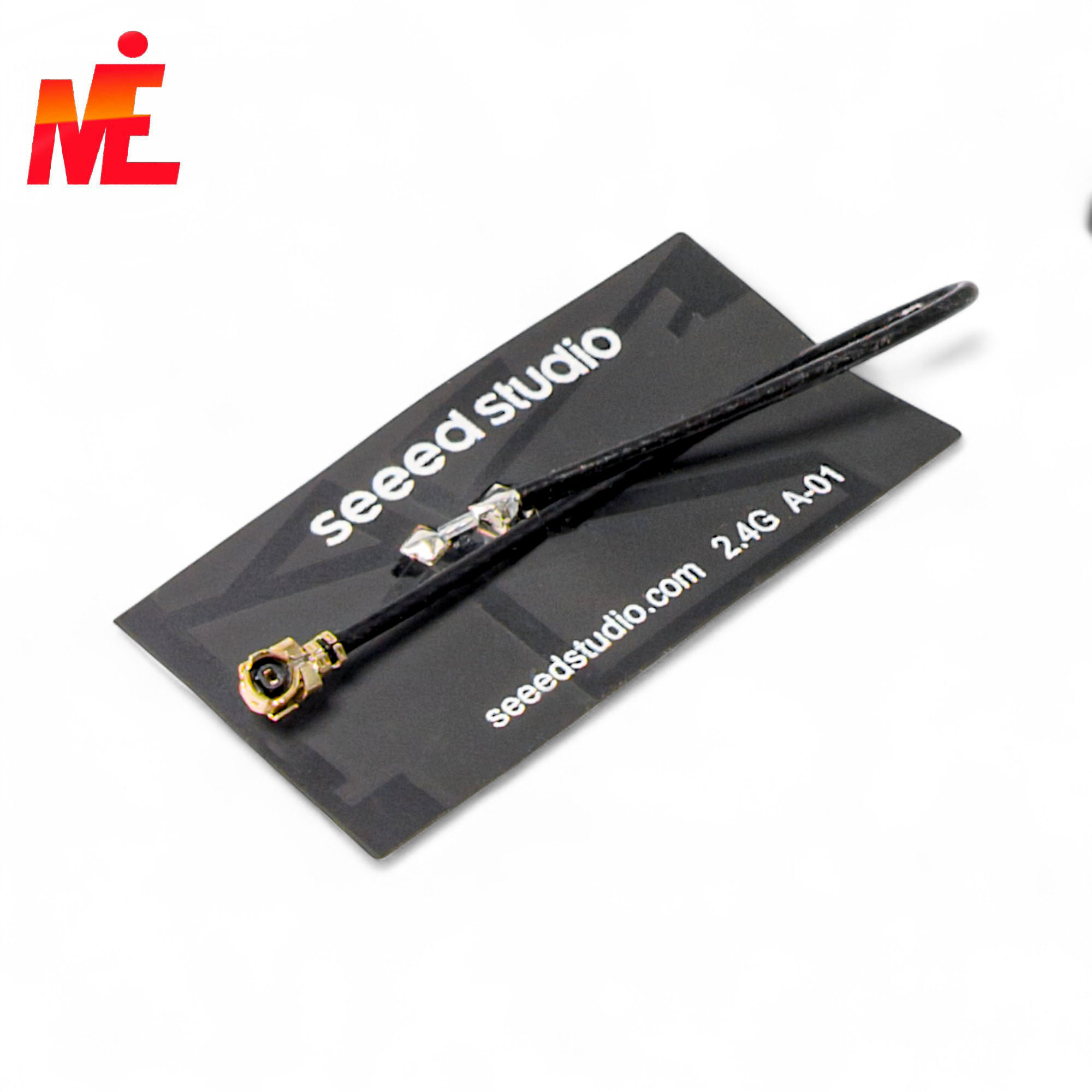

Улучшенные радиочастотные характеристики: в комплект входит внешняя радиочастотная антенна.
Чип зарядки аккумулятора: поддерживает управление зарядкой и разрядкой литиевой батареи.
Богатые встроенные ресурсы: 400 КБ SRAM и 4 МБ встроенной флэш-памяти.
Сверхмалый размер: размером с большой палец (20×17,5 мм). Классический форм-фактор серии XIAO для носимых устройств и небольших проектов.
Надежные функции безопасности: аппаратные ускорители шифрования, поддерживающие AES-128/256, Hash, RSA, HMAC, цифровую подпись и безопасную загрузку.

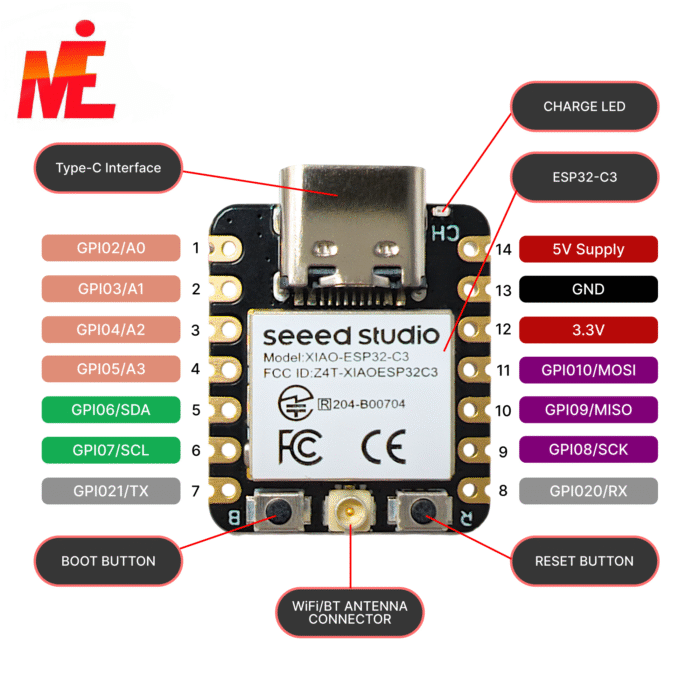

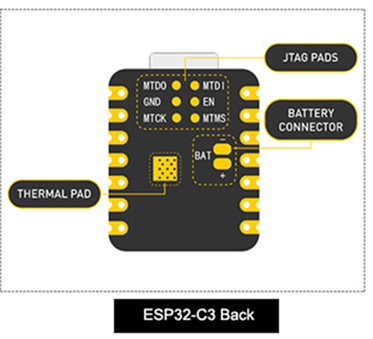

Богатые интерфейсы: 1xI2C, 1xSPI, 1xI2S, 2xUART, 11xGPIO (ШИМ), 4xADC, 1xJTAG интерфейс контактной площадки.
Односторонние компоненты, конструкция для поверхностного монтажа
Технические характеристики
Процессор
SoC ESP32-C3
Одноядерный 32-битный процессор RISC-V с четырехкаскадным конвейером, работающий на частоте до 160 МГц.
Беспроводная связь
Полная подсистема Wi-Fi 2,4 ГГц
Bluetooth 5.0/Сетка Bluetooth
Встроенная память
400 КБ SRAM и 4 МБ флэш-памяти
Интерфейс
1x УАРТ
1x ИИК
1x IIS
1x SPI
11x GPIO (ШИМ)
4x АЦП
1x кнопка сброса
1x кнопка загрузки

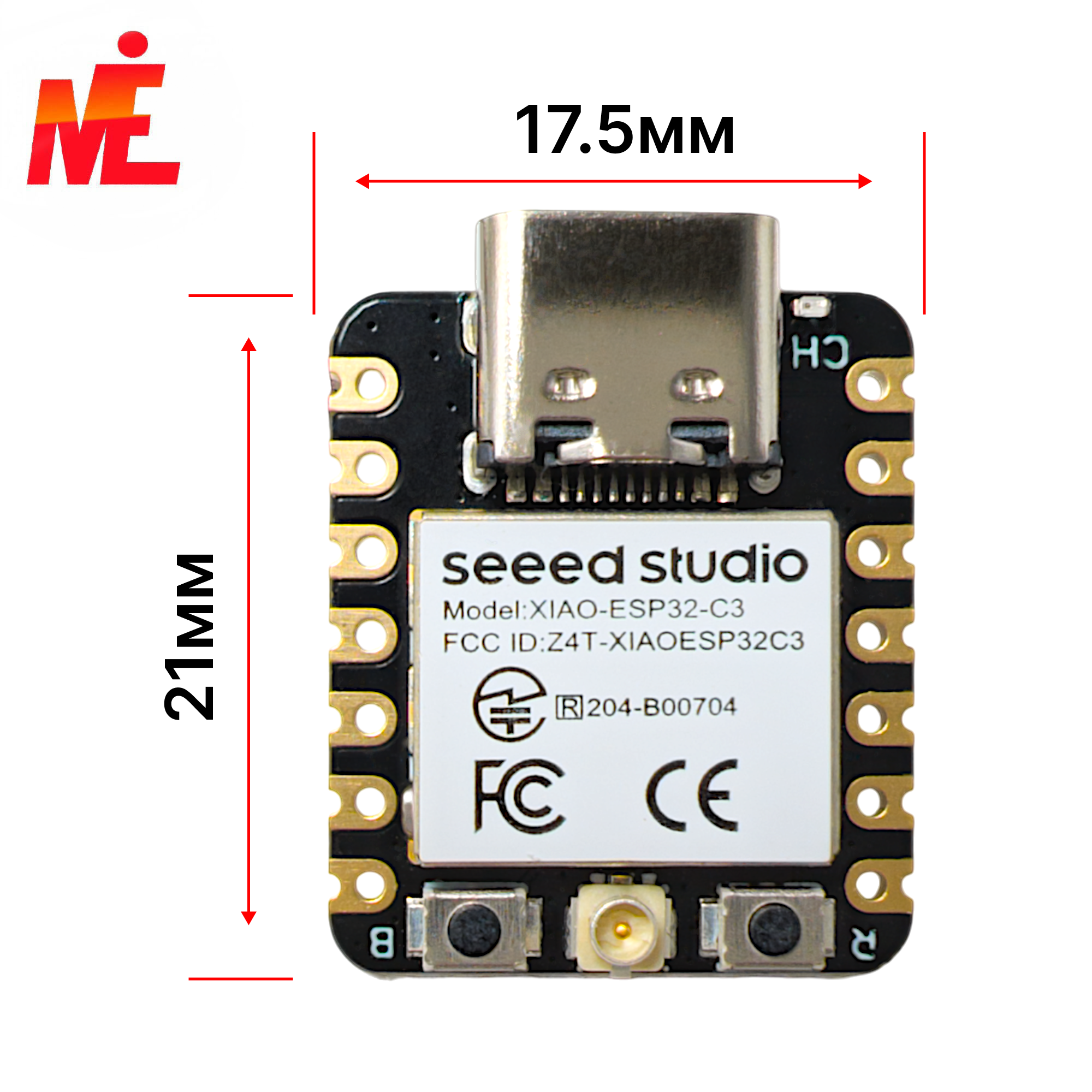

Размеры
21 х 17,5 мм
Власть
Рабочее напряжение цепи: 3,3 В при 200 мА
Зарядный ток: 50 мА/100 мА
Входное напряжение (ВИН): 5 В
Энергопотребление в глубоком сне
Модель глубокого сна: >44 мкА
Энергопотребление при включенном Wi-Fi
Активная модель: <75 мА
Модель со спящим модемом: <25 мА
Модель для легкого сна: <4 мА
Энергопотребление с поддержкой BLE
Модель со спящим модемом: <27 мА
Модель для легкого сна: <10 мА
