Описание:
Генератор сигналов XY-PWM-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.
Особенности:
> С внешним корпусом
> ЖК-дисплей высокой четкости
> Поддержка UART
> Поддержка регулировки частоты
> Поддержка регулировки рабочего цикла
> Высокоточное Обнаружение
> Поддержка функции отключения памяти
> 1 канал ПВМ выход
Параметры:
Название продукта: PWM генератор сигналов
Модель: XY-PWM
Рабочее напряжение: DC 3,3 V-30V
Частотный диапазон: 1 Гц ~ 150 кГц
Точность частоты: 2%
Диапазон рабочего цикла: 0.00%-100%
Выходной ток: около 5-30 мА
Амплитуда выхода: то же, что и входное напряжение
Размер: 79*43*27 мм
Рабочая температура:-20 ℃ ~ 70 ℃
Диапазон частотного набора:

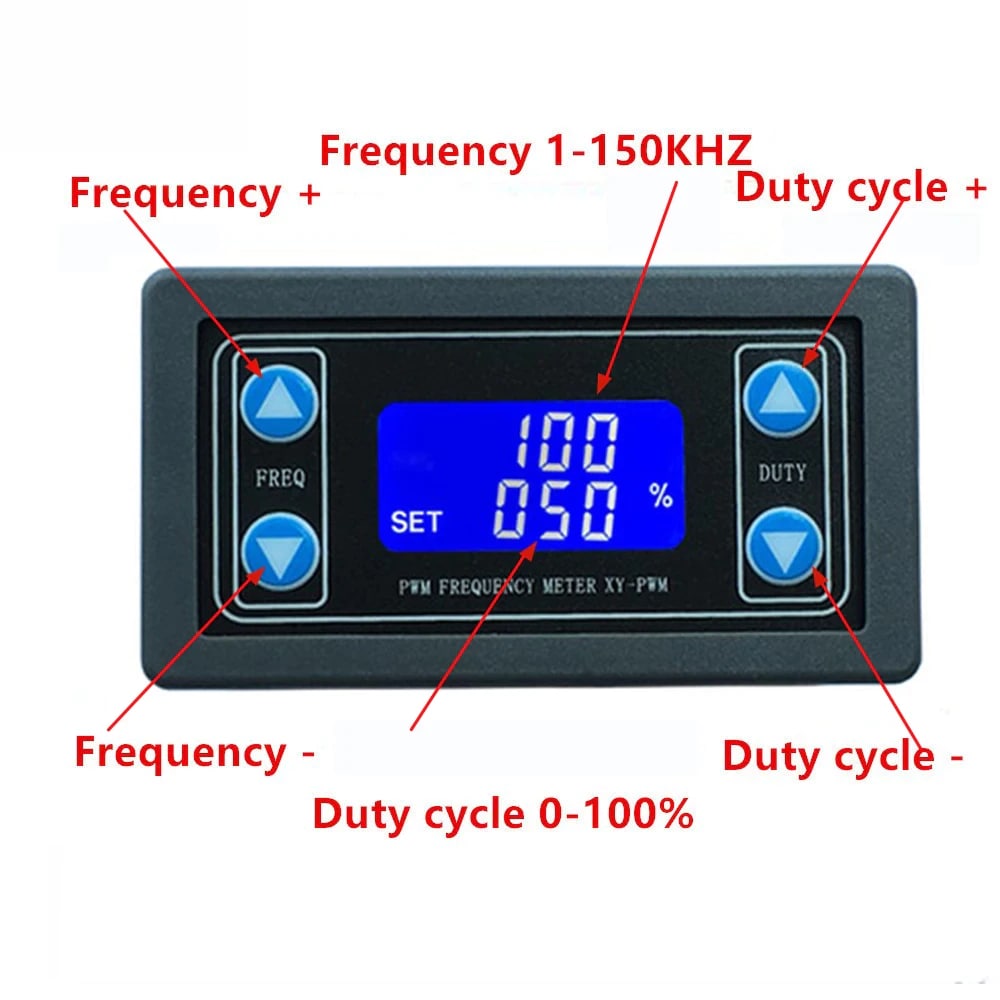

Введите интерфейс настроек при коротком нажатии любой кнопки «freq +» или «freq-» в нормальном рабочем состоянии для выбора диапазона частот. Автоматически Переключайте частотный диапазон.
Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки.
Дисплей ‘XXX’. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц.
Дисплей X.XX’. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц.
Дисплей ‘XX.X’. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц.
Дисплей ‘X.X.X ‘. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц.
Например:
Дисплей ‘100 ‘означает частоту выхода PWM 100 Гц;
Дисплей ‘1.01 ‘означает, что выходная частота PWM составляет 1,01 кГц;
Дисплей ‘54.1 ‘означает, что выходная частота PWM составляет 54,1 кГц;
Дисплей ‘1. 2,4 ‘означает, что выходная частота PWM составляет 124 кГц;
Диапазон набора рабочего цикла:
Введите интерфейс настроек при коротком нажатии любой кнопки «duty +» или «duty-» в нормальном рабочем состоянии, чтобы выбрать рабочий цикл. Автоматически Переключайте диапазон частот.
Диапазон рабочего цикла составляет 0.00%-100%.
Используйте шаги:
1. Подключение к источнику питания;
2. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки частоты;
3. Короткое или длинное нажатие кнопки «duty +» или «duty-», чтобы установить рабочий цикл;
4. Подключение к нагрузке.

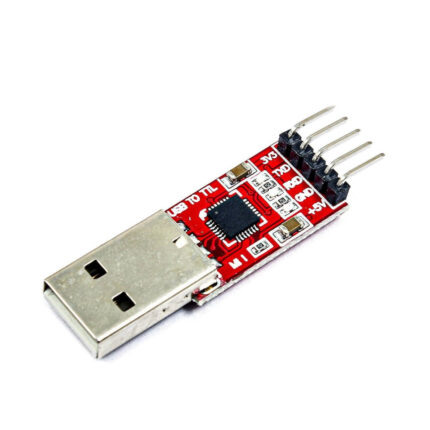

Коммуникационная плата интерфейса UART и настройки параметров:
Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL);
UART: 9600, 8, 1
1.> установить частоту ШИМ:
‘F101’: установленная частота 101 Гц. ‘101’ может заменить на 001 ~ 999;
‘F1.05’: установленная частота 1,05 кГц. ‘1.05’ может заменить 1,00 ~ 9,99; ‘F10.5’: набор частота 10,5 кГц. 10.5 ‘можно заменить на 10,0 ~ 99,9;
‘F1. 0,5 ‘: установленная частота 105 кГц. ‘1. 0,5’ может заменить на 1.0.0 ~ 1.5.0;
2. Установить Рабочий цикл ШИМ:
‘DXXX’: рабочий цикл-XXX. ‘XXX’ может быть 000-100.
Е. Г: ‘D051’ означает, что рабочий цикл PWN устанавливается как 51%.
3. Чтение параметров набора:
Отправьте «Чтение», а затем получите параметр.
4. Возвращаемое значение:
Возврат «вниз»: Установите успех.
Возврат ‘FALL’: комплект не работает.
Применение:
1. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки;
2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;
3. Генерирует регулируемые импульсы для использования MCU;
4. Диммер;
5. Регулятор скорости;
