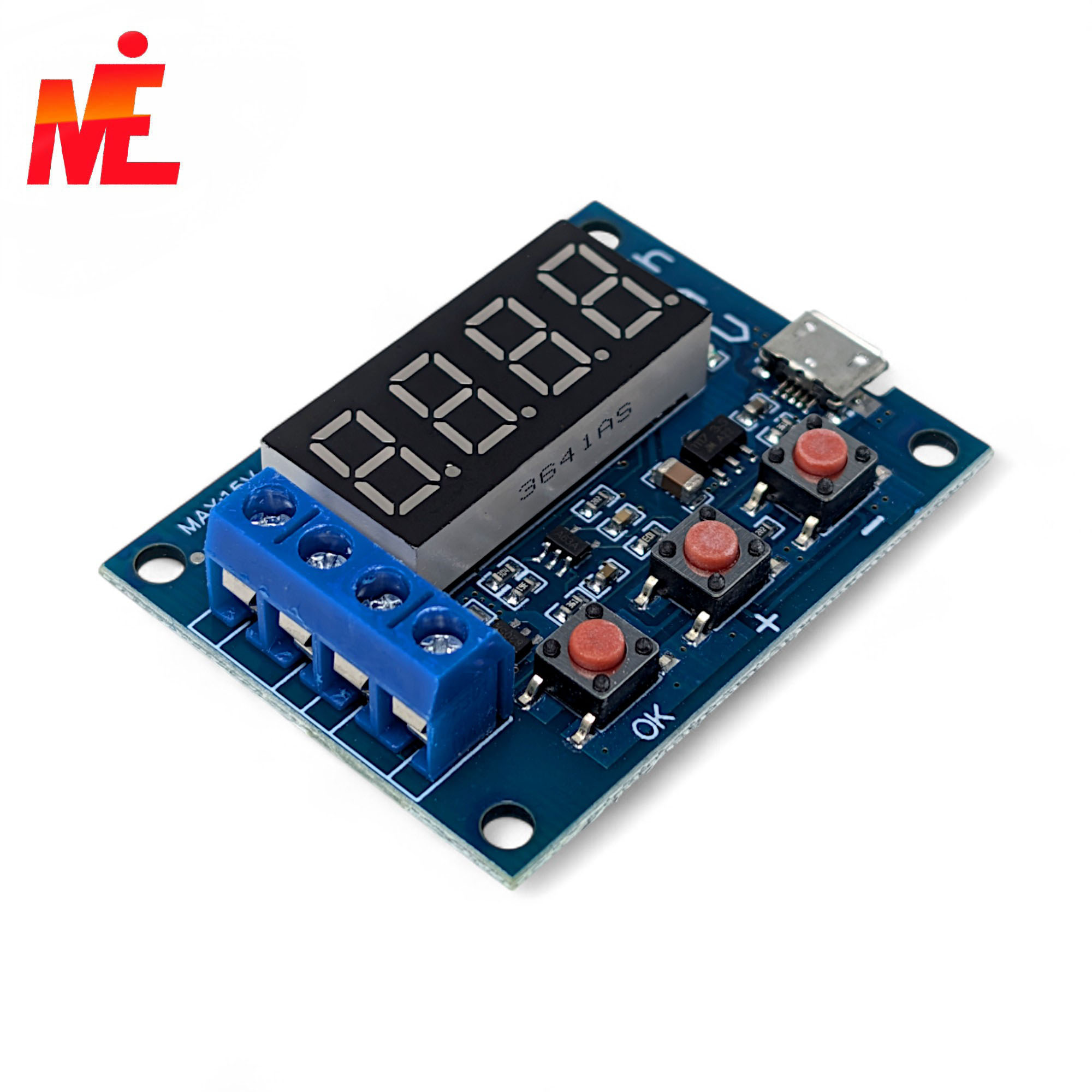

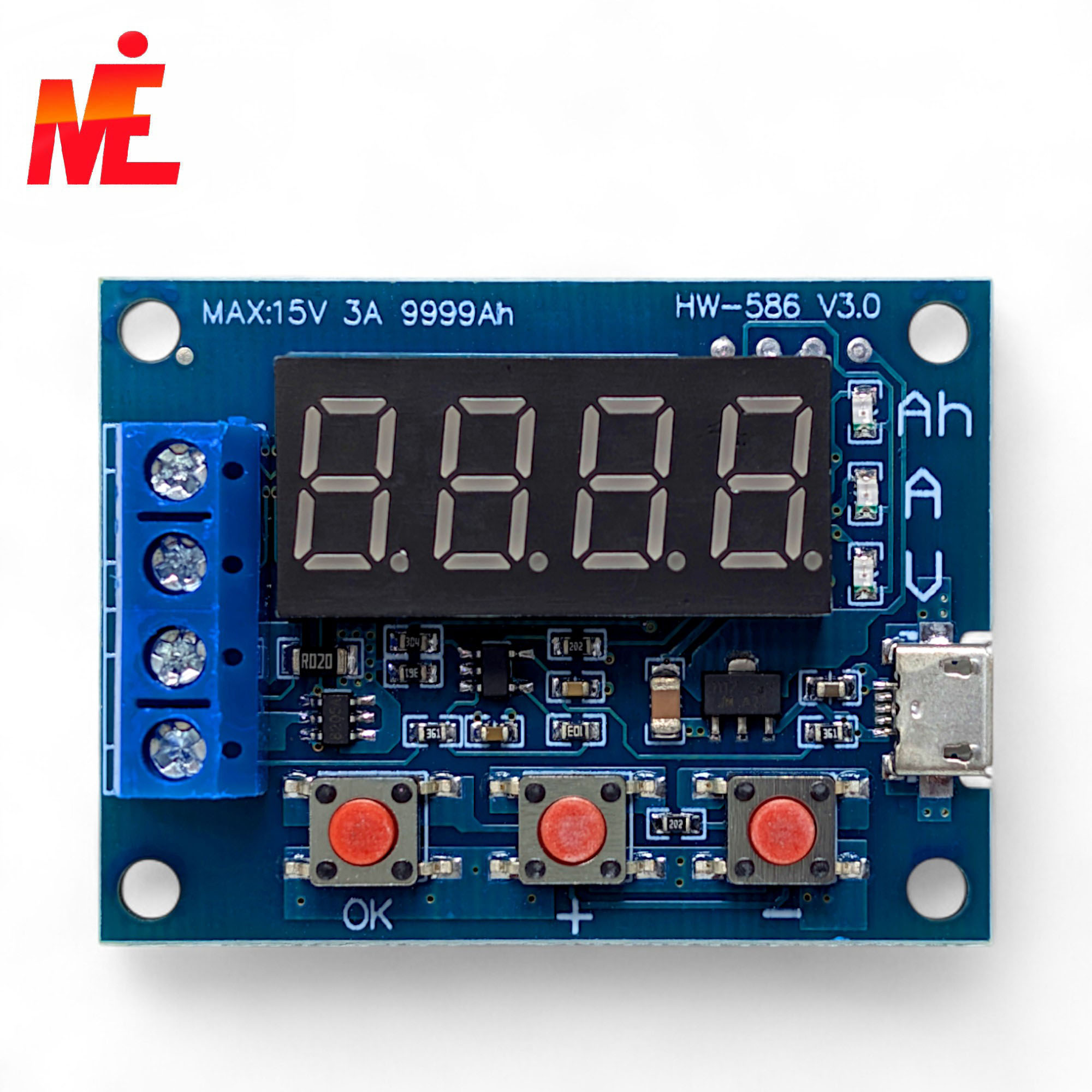

Description
Напряжение питания: DC 4.5-6V (микро USB)
Потребляемый ток: менее 70мА
Входное напряжение: 1.00-15.00V
Напряжение отсечки: 0.5-11V (точность 0.1V)
Максимальный ток: 3.000A
Максимальная погрешность напряжения: 1%
Максимальная погрешность тока: 2%
Измеряемая емкость батареи: до 9999Ah
Способ применения:
Перед тестированием полностью зарядите батарею.
Подключите батарею к входным клеммам, соблюдая полярность. Устройство может быть повреждено от обратной полярности. Подключите нагрузку к клеммам, и подключите питание к микро USB можно использовать зарядное устройство от телефона. Тестер будет показывать напряжение аккумуляторной батареи. Для того чтобы начать тест нажмите кнопку ‘ОК’ напряжение завершения разряда определяется автоматически. Чтобы уменьшить или увеличить напряжение отключения нажимаем клавиши «+» или «-» устанавливая нужное напряжение. При однократном нажатии клавиши «+» или «-» во время тестирования разряд батареи приостанавливается, возможно изменить напряжение отключения. После нажатия кнопки ‘ОК’ тест продолжается.
Во время теста дисплей поочередно отображает емкость — Аh, ток — А, напряжение — V. После окончания теста дисплей мигает и отображает емкость Ah.
Ошибки
Егг1 — напряжение батареи выше 15V
Егг2 — напряжение батареи ниже напряжения окончания разряда.
ЕггЗ — батарея не способна выдержать ток разряда нагрузки (либо внутреннее сопротивление батареи слишком велико или сопротивление разъема, кабеля слишком большое)
Егг4 — ток слишком велик (более 3.1 А)
Калибровка

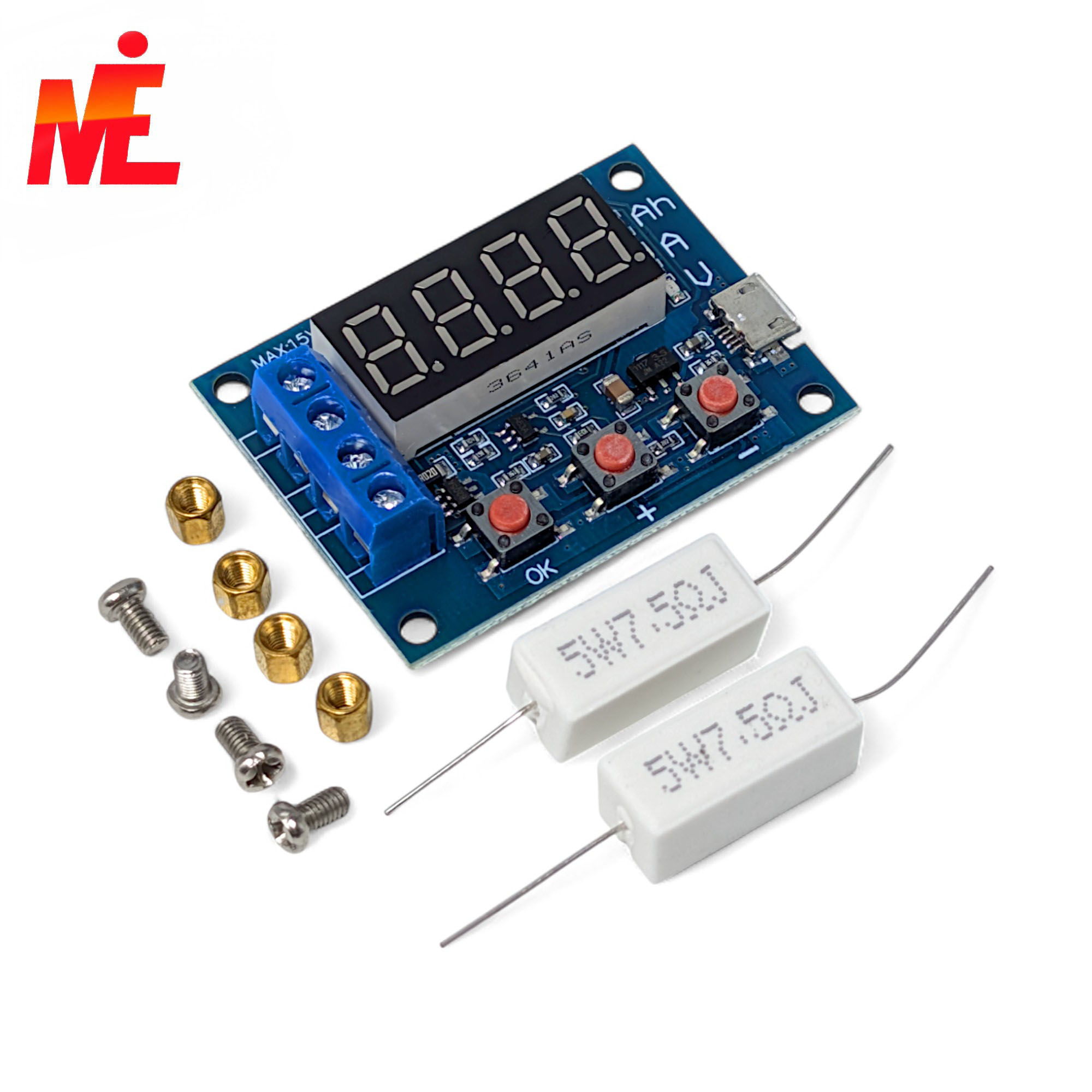

Подключаем резистор 5 Ом;
Одновременно нажав все три кнопки, подключаем питание к USB;
После входа в режим калибровки дисплей показывает 0u0А;
Первый шаг калибровки: накоротко соединяем положительную и отрицательную клеммы входа и нажимаем кнопку «ОК».
Второй шаг: дисплей показывает J10u — подаем 10.00 вольт на положительную и отрицательную клеммы и нажимаем кнопку «ОК’.
Третий шаг: дисплей показывает J2.0A — в разрыв питания подключаем Амперметр, подключаем резистор 5 Ом, подаем 10.00 вольт на положительную и отрицательную клеммы и сверяем показания Амперметра, если нужно регулируем напряжение, устанавливая ток 2 ампера и нажимаем кнопку «ОК».
