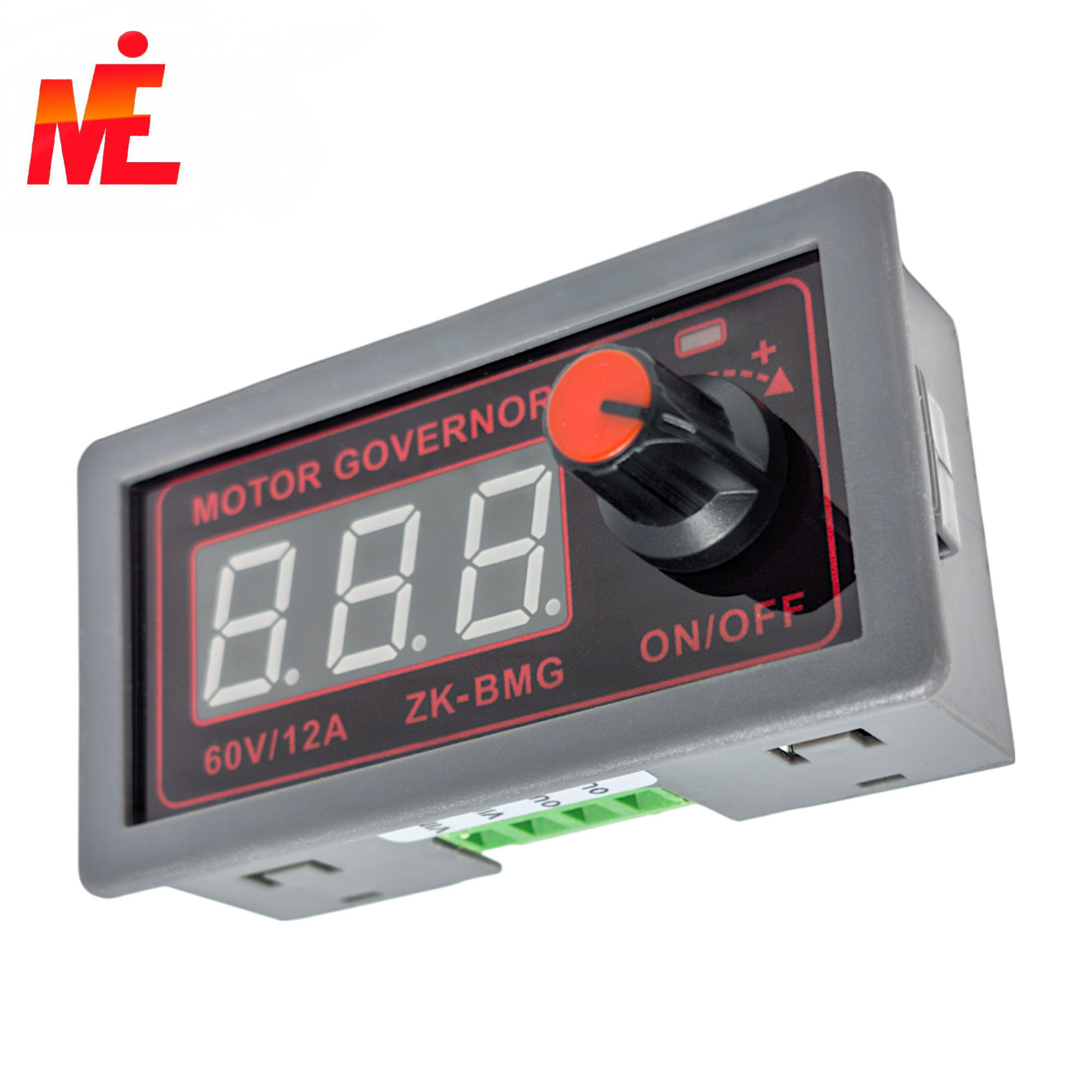

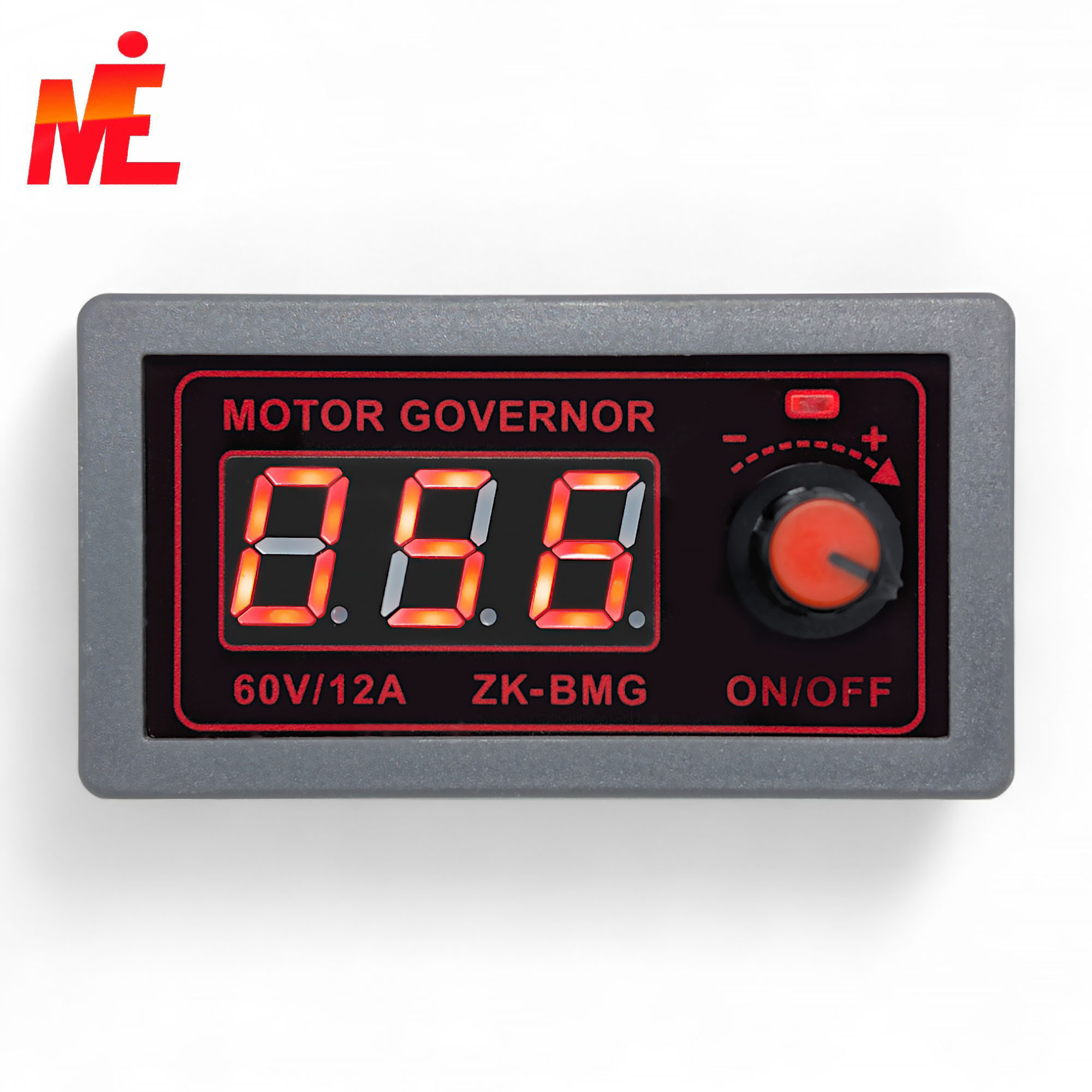

Шим регулятор может использоваться в качестве контроллера оборотов двигателя постоянного тока, светодиодного диммера и других задач, где необходима регулировка напряжения постоянного тока в диапазоне от 9 до 60V с номинальным током 12А. Устройство оборудовано цифровым дисплеем, энкодером, индикатором подачи выходного напряжения и клеммной колодкой для подключения внешнего питания и нагрузки.
Особенности:
Подстройка рабочей частоты ШИМ в диапазоне от 1 до 99 кГц. По умолчанию выставлено 20 кГц.

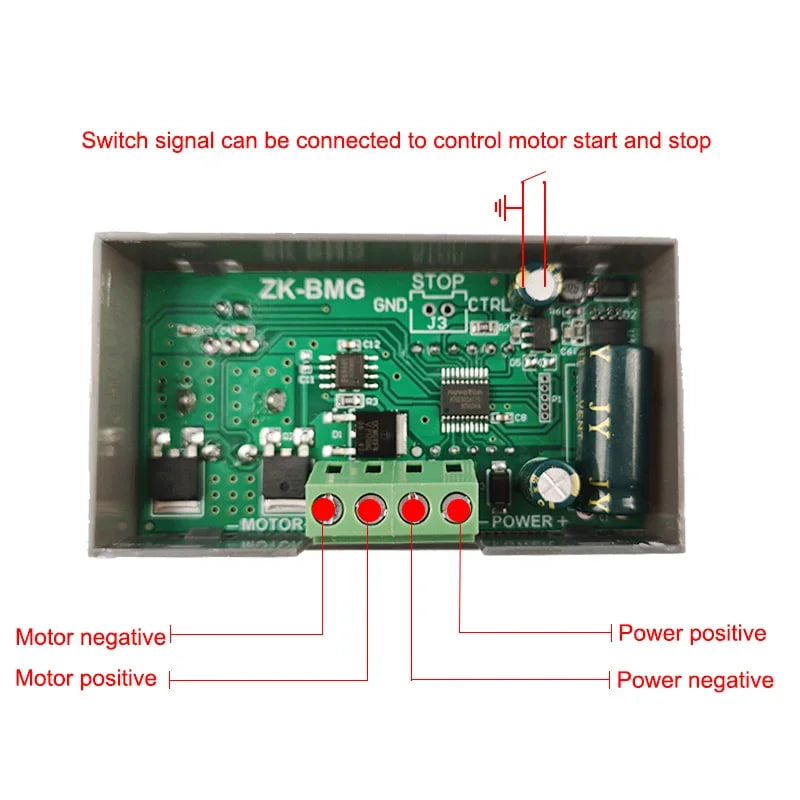

Возможность подключения дополнительной кнопки Старт/Стоп.
Возможность установить верхний и нижний пределы рабочего цикла.
Настройки:
Краткое нажатие на энкодер: запуск и остановка двигателя.
Длительное нажатие на энкодер: вход в настройки прибора. Доступны следующие установки (выбор нужного параметра кратким нажатием):
— выбор нижнего предела рабочего цикла “L”+ 2 цифры
— выбор верхнего предела рабочего цикла “H”+ 2 цифры или 100
— выбор рабочей частоты “F” +2 цифры
Вращение против часовой стрелки: уменьшение соответствующей настройки, вращение по часовой стрелке: увеличение соответствующей настройки.
Длительное нажатие на энкодер: сохранение параметров и выход из настроек.
Характеристики:
Рабочее напряжение: 9 ー 60V
Номинальный ток: 12А
Пиковый ток: 20А
Номинальная мощность: 500 Вт
Рабочая частота: 1 кГц ~ 99 кГц регулируемая с шагом 1 кГц, точность 1%
Частота по умолчанию: 20 кГц,
Рабочий цикл: 0-100%, с шагом 1%
Размер устройства: 79 х 43 х 26 мм
