Description
Количество каналов 1
Диапазон частот 1 Гц — 150 кГц
Форма сигналов прямоугольная
Рабочее напряжение 3,3 — 30 В
Диапазон рабочего цикла 0 — 100%
Точность рабочего цикла ± 1%
Точность частоты ± 2%
Выходной ток ≤ 8 А
Количество импульсов 1 — 9999
Время задержки 0,000 — 9999 с
Точность времени 1 мс
Одноканальный генератор zk pp2k PWM предназначен для формирования сигналов прямоугольной формы с различными значениями частоты и скважности. Возможности устройства позволяют работать с сигналами в диапазоне от 1 Гц до 150 кГц. Устройство подойдет для тестирования, диагностики и ремонта электронного оборудования и схем, например шаговых электродвигателей, которые применяются в конструкции автомобилей и в промышленных задачах для управления исполнительными механизмами.
Особенности
Генератор работает в двух основных режимах: ШИМ и импульсный. В любом из них можно изменять настройки прибора и запускать/останавливать генерацию. Есть встроенная функция по задержке времени с регулированием интервала от 0 до 9 999 секунд.
Для работы устройства необходимо питающее напряжение от 3,3 до 30 вольт. При этом амплитуда выходного сигнала соответствует входному напряжению.

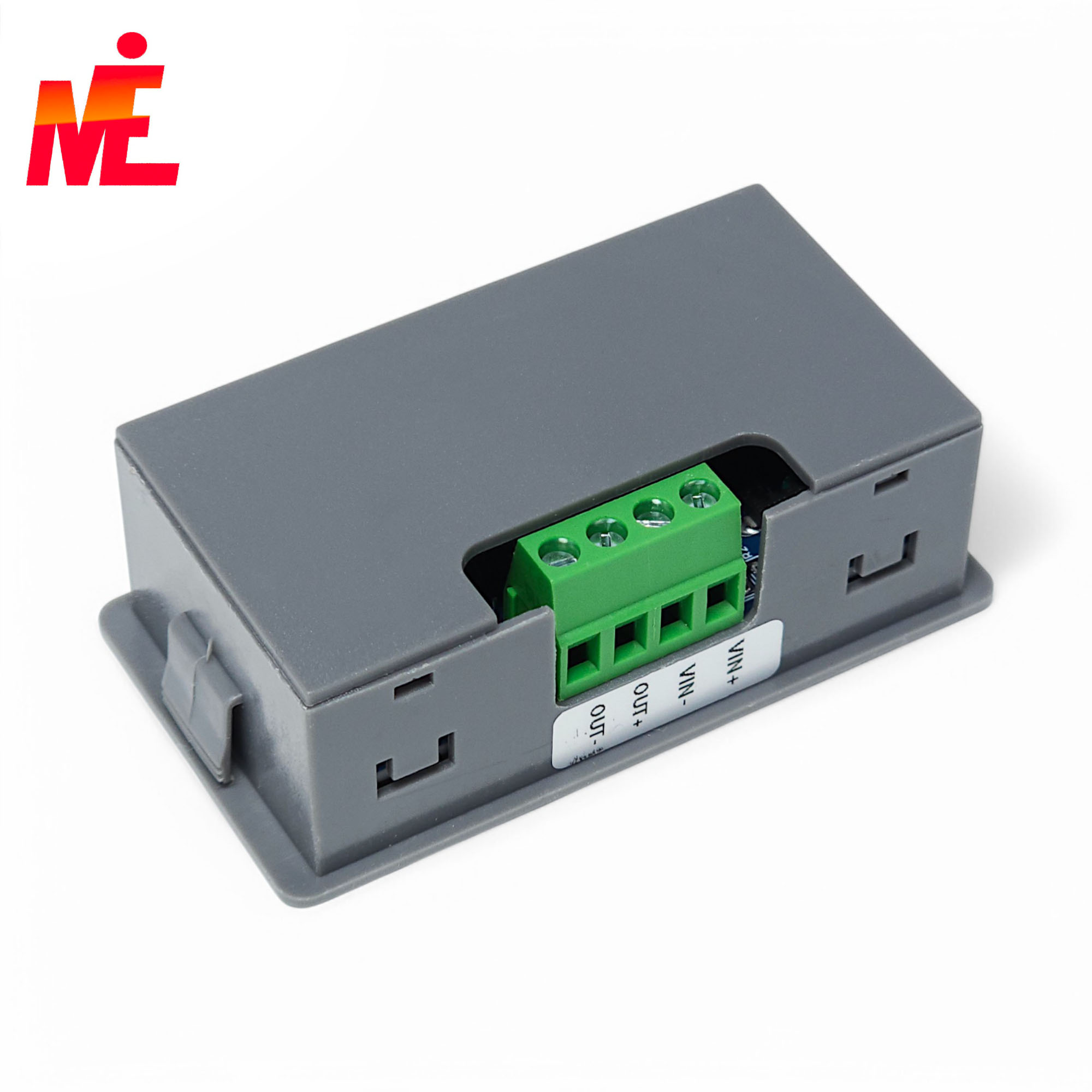

Включение прибора можно выполнять дистанционно. Для этого необходим «сухой» контакт реле для замыкания двух контактов, располагающихся с обратной стороны электронной платы. Такая возможность очень удобна и позволяет использовать прибор для управления драйверами шаговых моторов по месту их установки.
Отдельно стоит отметить характеристики:
точность рабочего цикла – не более 1 %;
точность задания частоты – не более 2 %;
точность установки временной задержки – до 1 мс.

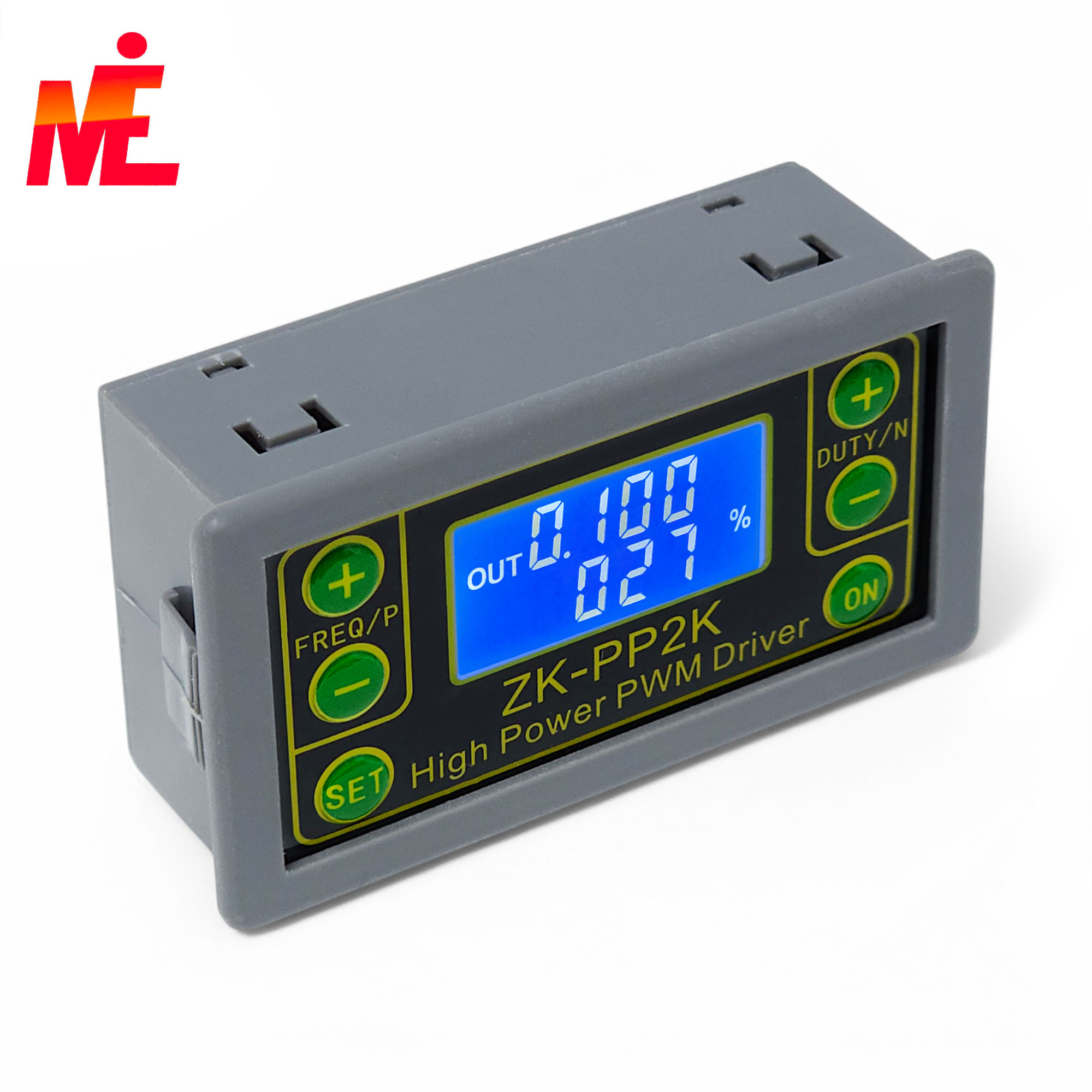

Прибор выполнен в компактном пластиковом корпусе. Небольшие габариты делают его удобным для использования в полевых условиях, например при осмотре автомобиля или ремонте электропривода в цеху. На четком дисплее отображается вся необходимая информация, управление выполняется через шесть кнопок, которые обладают хорошей чувствительностью
