Description
ZMPT101B — это модуль датчика напряжения, обычно используемый для измерения напряжения сети переменного тока (AC). Он предназначен для работы в диапазоне напряжений от 80 до 250 В переменного тока. Модуль включает в себя схему делителя напряжения и внутренний операционный усилитель для обеспечения аналогового выхода, пропорционального измеряемому напряжению.
ZMPT101B можно использовать в различных приложениях, таких как мониторинг электропитания, автоматизация умного дома, системы управления энергопотреблением и системы промышленного управления. Он обычно используется в проектах, где измерение напряжения сети переменного тока требуется для целей мониторинга или управления.
Важно отметить, что при работе с сетевым напряжением всегда следует принимать надлежащие меры безопасности и желательно ознакомиться с соответствующими электротехническими нормами и стандартами. Кроме того, если вы планируете использовать модуль ZMPT101B, рекомендуется обратиться к техническому описанию и документации производителя для получения подробных технических характеристик, электрических схем и рекомендаций по использованию, относящихся к конкретному модулю.
ZMPT101B Технические характеристики:

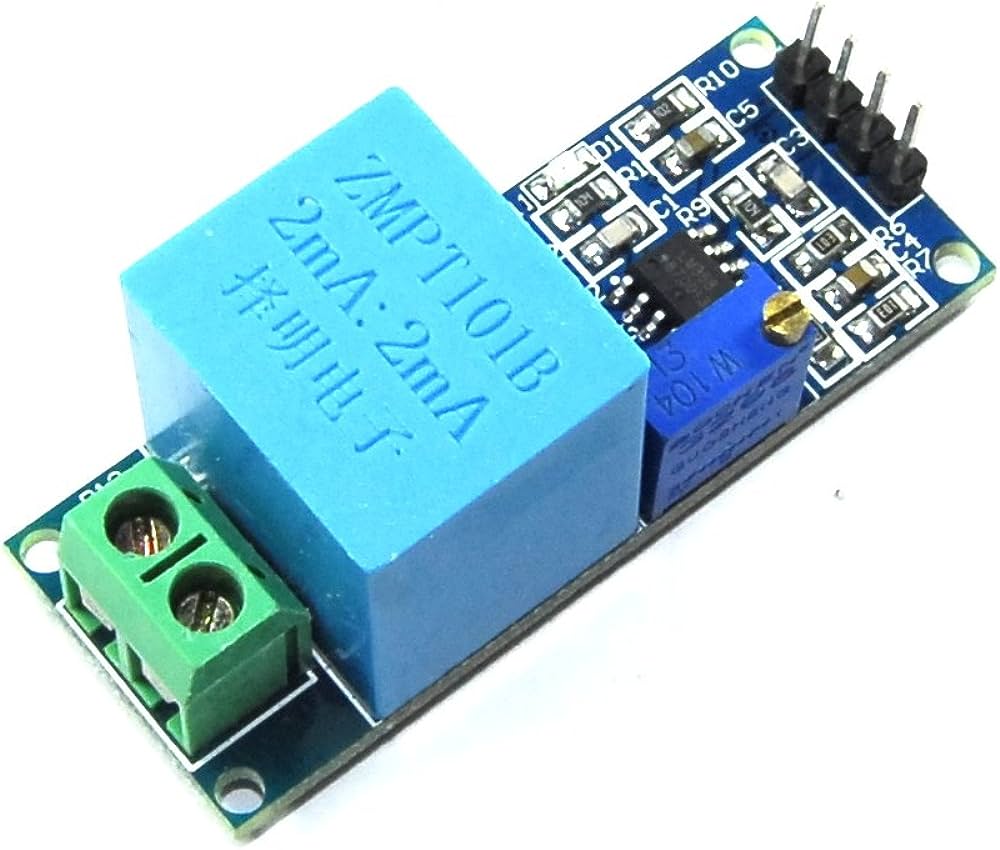

Это компактный однофазный модуль датчика напряжения переменного тока на базе прецизионного трансформатора напряжения ZMPT101B.
Коэффициент поворотов: 1000:1000
Номинальный входной и выходной ток составляет 2 мА.
Диапазон напряжения составляет от 80 до 250 В переменного тока.
Высокоточная встроенная схема операционного усилителя основана на микросхеме операционного усилителя LM358.
Рабочая температура: от -40 0 C до ±60 0
Напряжение питания составляет от 5 до 30 В постоянного тока.
С помощью встроенного потенциометра можно регулировать выходное напряжение. Проще говоря, он используется для калибровки.
