Описание

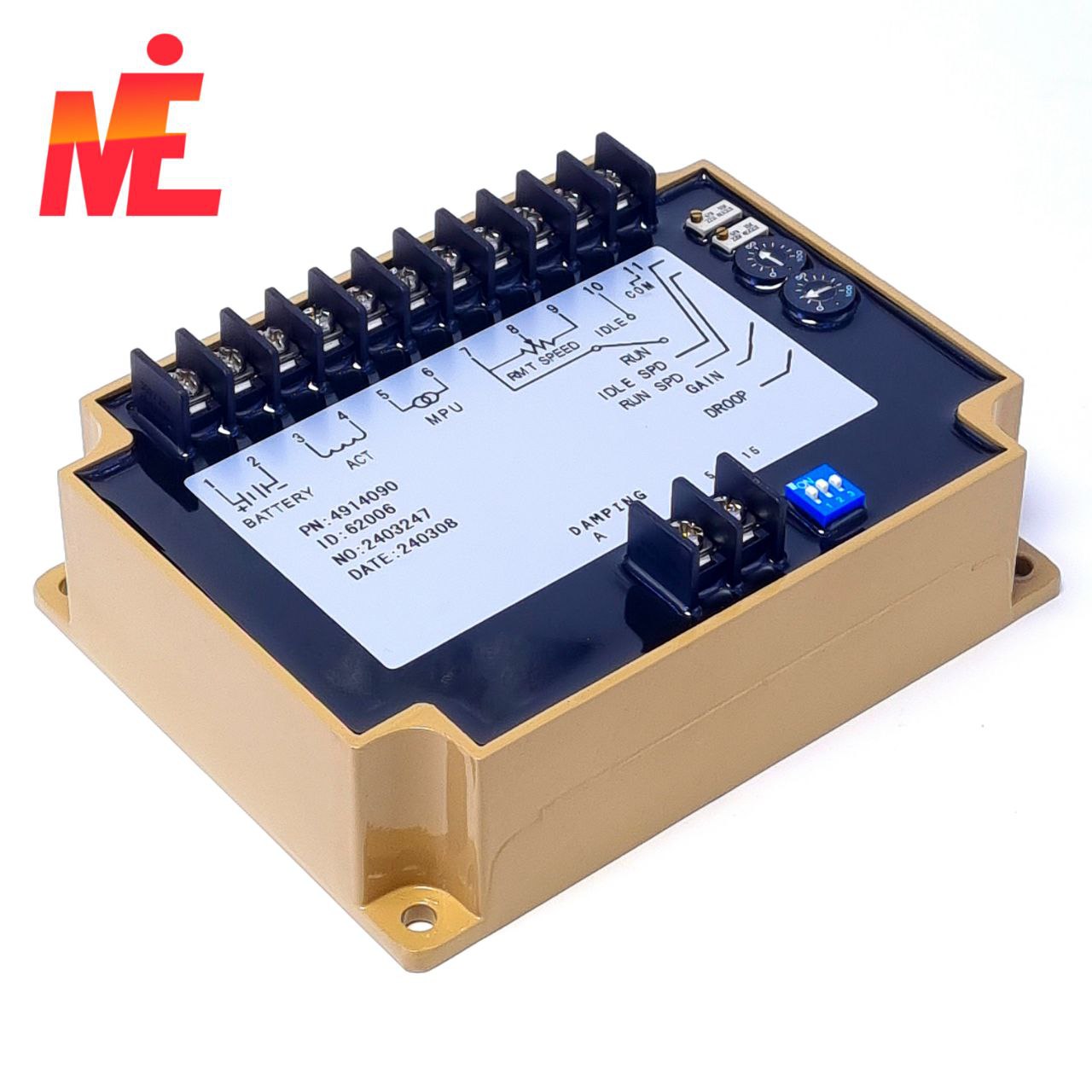

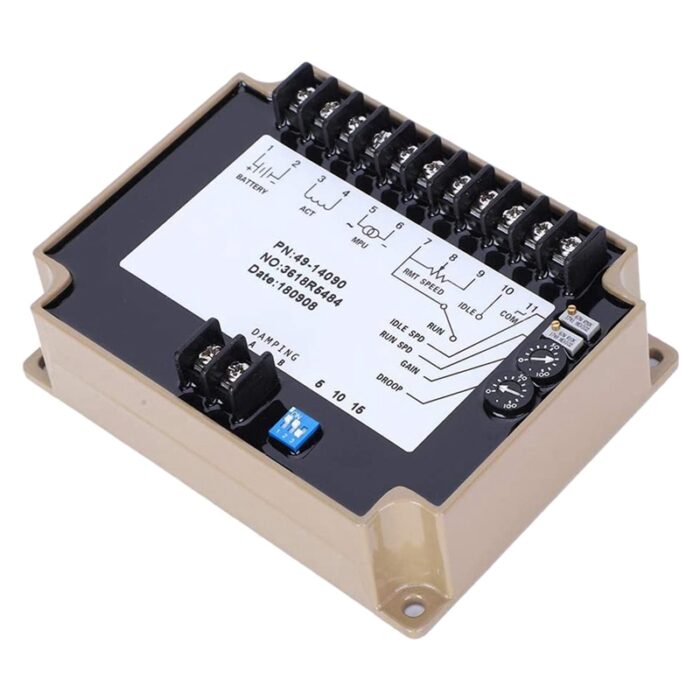

Электронный регулятор скорости 4914090 используется в дизель-генераторных установках на основе двигателей Cummins, с поддержкой встроенного привода управления скоростью. Конструкция электронного регулятора построена по схеме замкнутого контура автоматического регулирования, которая обеспечивает точное и быстрое реагирование на мгновенное изменение нагрузки при регулировке скорости вращения двигателя, при подключении привода внешнего управления подачи топлива (EFC — External Fuel Control) и магнитного датчика скорости. Дизайн регулятора обеспечивает простое подключение и пусконаладку, в том числе регулировку скорости на холостом ходу. Регулятор имеет защиту от переполюсовки напряжения аккумулятора, импульсных помех, короткого замыкания привода, потери сигналов с электромагнитного датчика скорости и потери мощности. Существует возможность точной регулировки скорости в пределах ±200 об/мин, при подключении внешнего потенциометра сопротивлением 1 КОм.
Электронный регулятор скорости двигателя дизель-генераторной установки (ДГУ) 4914090 — обеспечивает плавный запуск контроллера для топливной системы типа PT (Pressure-Time), используются для управления скоростью американских дизелей в составе ДГУ компании Cummins серии N, K.
Основнные достоинства:
Низкая дымность выхлопа и мягкий шум.
Соответствует нормативам охраны окружающей среды.
Легкий старт в мороз, в горных местностях с пониженным давлением, специально для ДГУ серии N-G-250KW и K-G-300KW.
Высокая похозащита от радиопомех.
Защита по выходу управления от короткого замыкания привода (актуатора).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
стабильность об/мин: <± 0.25% диапазон скоростей: 1 кГц ~ 6,5 кГц термостабильность: Макс ±0.7% Регулировка холостого хода: 260 ±20Гц регулирование НАКЛОНА характеристики: минимум 15 Гц ±6Гц/1A максимум: 400 Гц ±75Гц/1A Внешнее регулирование скорости: ±200Hz (с внешним потенциометром 1 KОм ) Чувствительность входа AUX: 148 Гц / 1В., ±10Гц Входной импеданс: 1Mом Вес: 0.85 кг Параметры окружающей среды: Рабочий температурный диапазон окружающей среды: -15 ~ 55 ° C Рабочий диапазон влажности: максимум 95% Вибрации: 25 Гц 2 мм Источник питания: Напряжение питания: 12В или 24В АКБ постоянного тока Полюс заземления: отрицательный полюс Ток потребления: 40mA Выходной ток Привода: максимум 2.5A Сопротивление изоляции: ≥ 500 МОм
