Description
BMS (Battery Management System) — система управления батареей, которая предназначена для контроля состояния аккумуляторов и процесса заряда/разряда батареи с целью предотвращения преждевременного выхода элементов из строя.

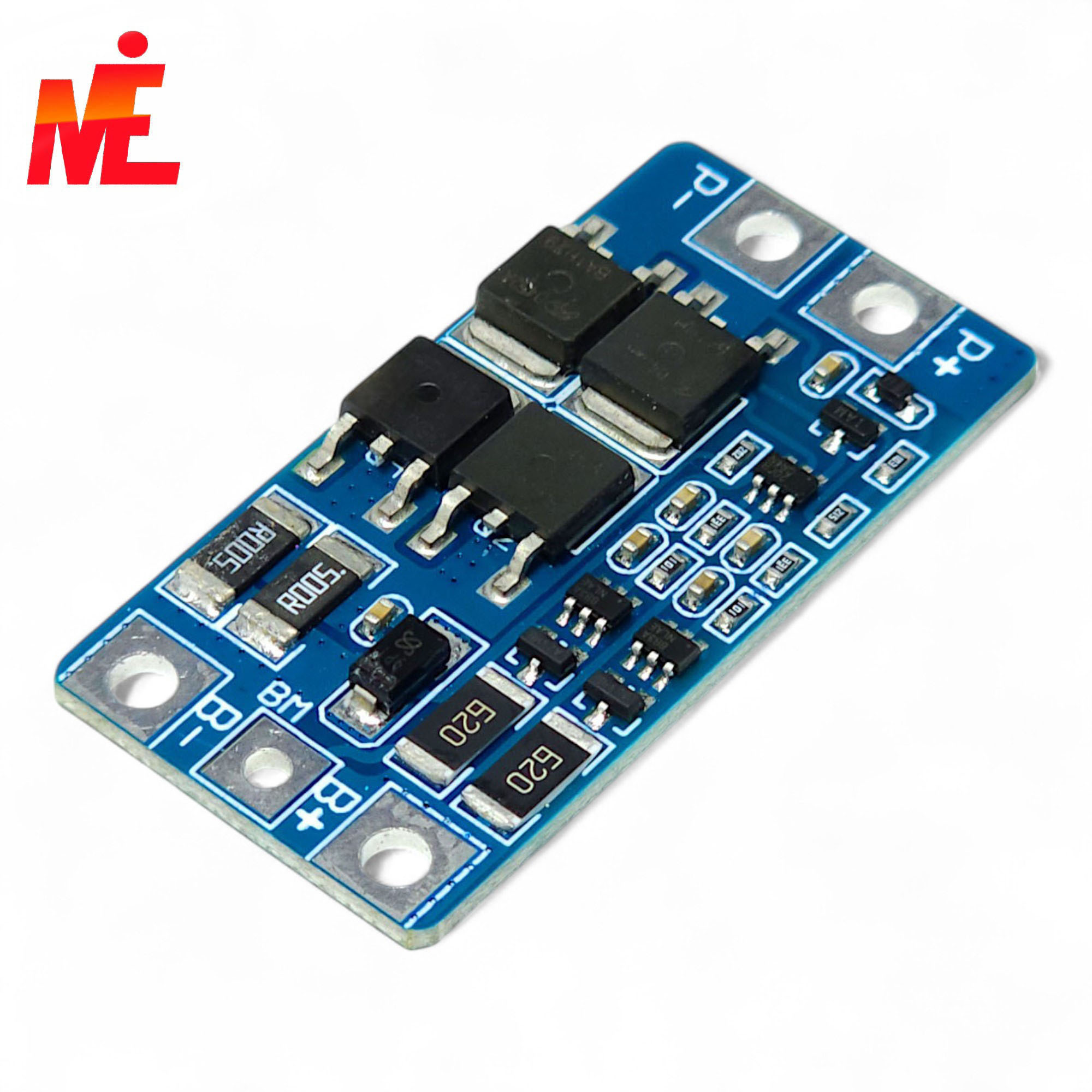

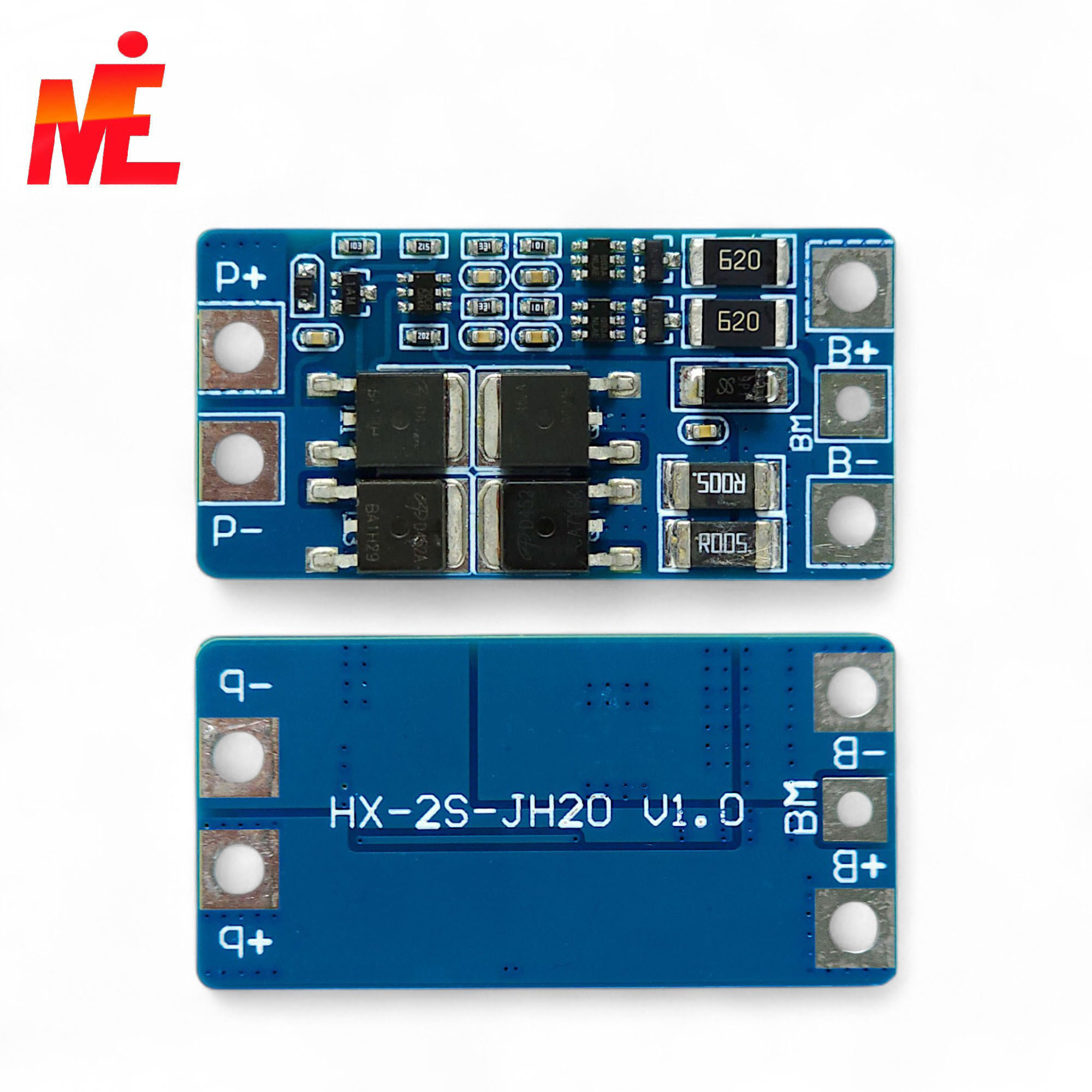

К модулю контроллер заряда-разряда HX-2S-JH20 можно подключить одновременно два аккумулятора (18650). Особенностями данного контроллера заряда являются: защита от КЗ (короткого замыкания) и защита от переразряда (перезаряда). Максимальный рабочий ток данного BMS контроллера составляет 10 А, пусковой кратковременный — 20 А, а ток покоя не превышает 10 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 В, а разряда при снижении напряжения до 2,9 В.

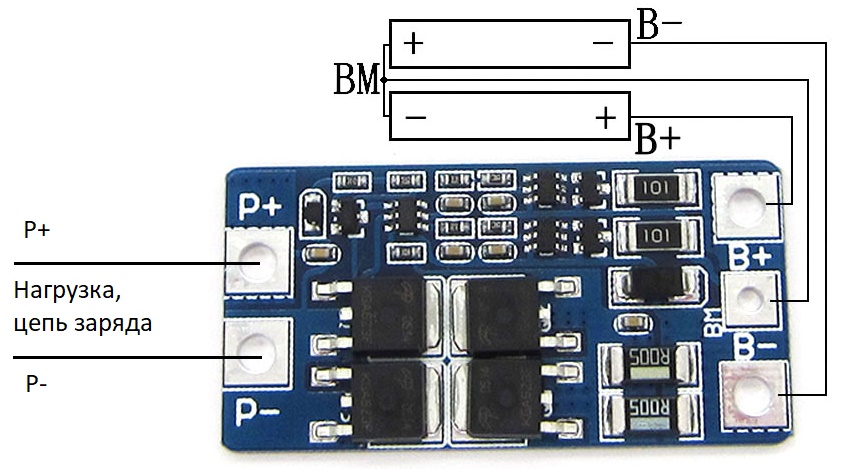

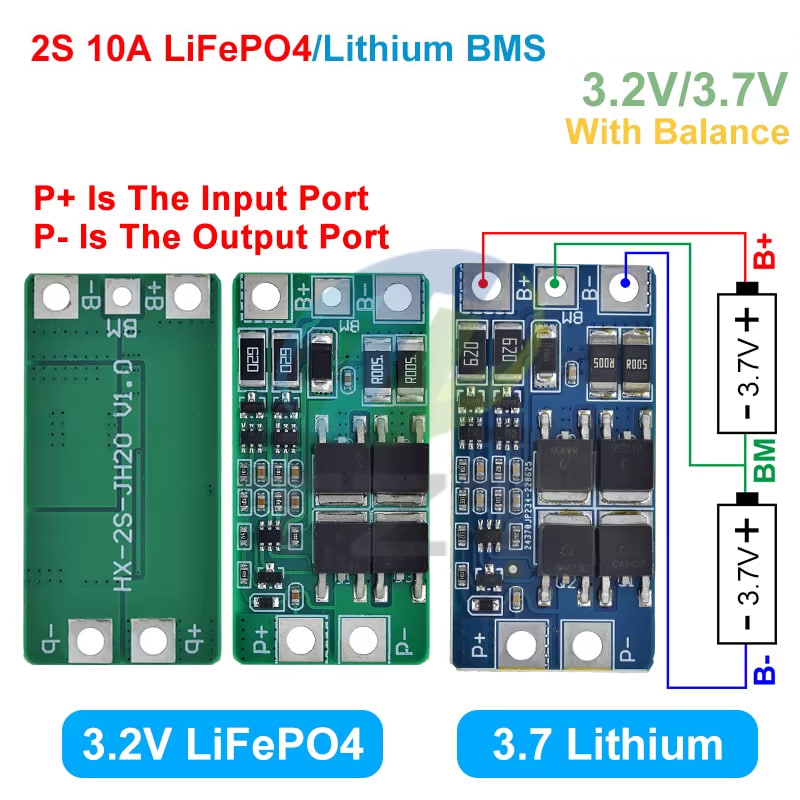

Модуль контроллер заряда-разряда аккумуляторов HX-2S-JH20 имеет 5 выводов:
B+: положительный полюс аккумулятора
B-: отрицательный полюс аккумулятора
BM: средняя точка сборки аккумуляторов
P-: отрицательная клемма заряда/разряда
P+ положительная клемма заряда/разряда
Диапазон напряжения питания модуля составляет от 8,4 до 9,0 В. Обратите внимание, что данный модуль не является зарядным устройством.
