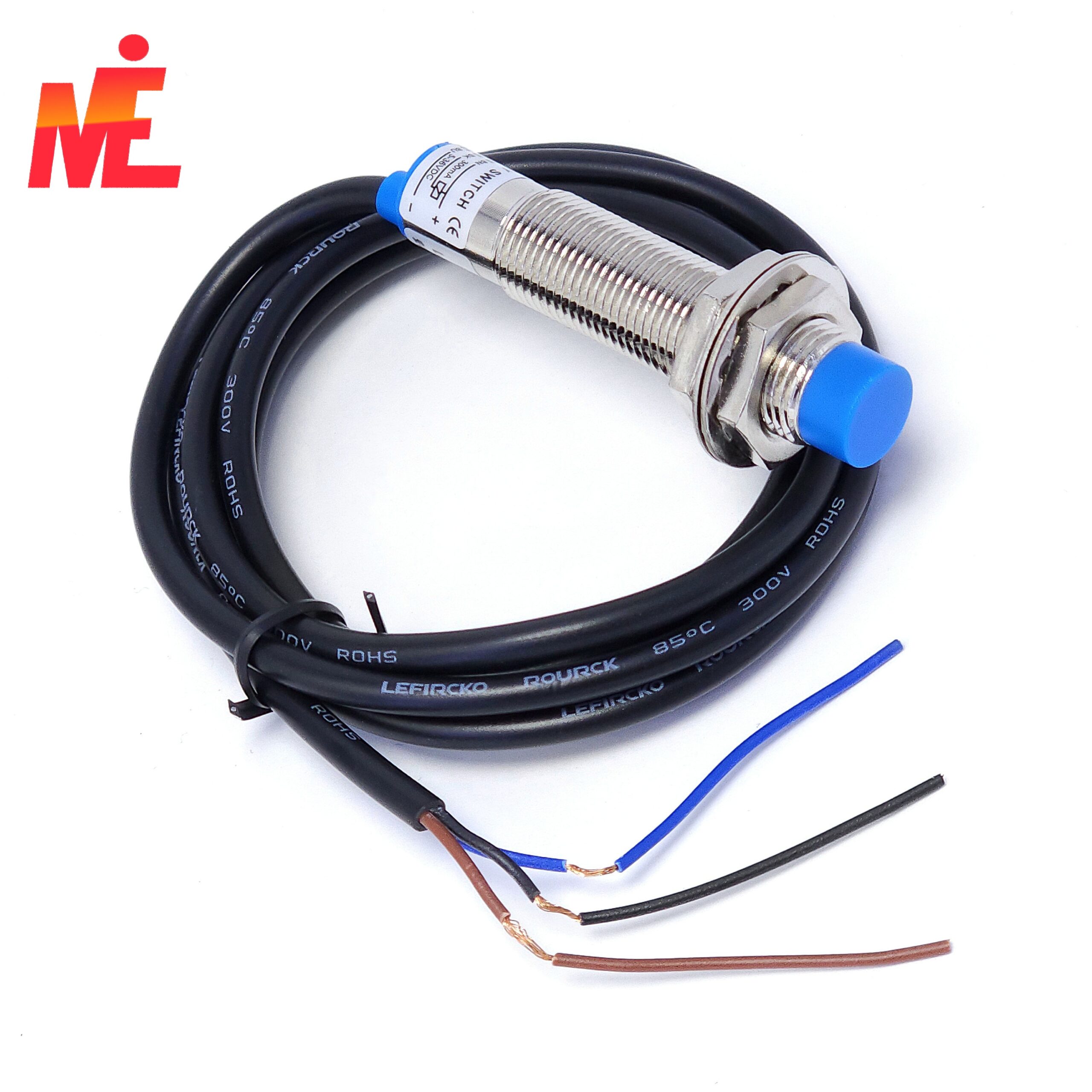

Концевой индуктивный датчик LJ12A3-4-Z/BX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика — 4 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.
Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.

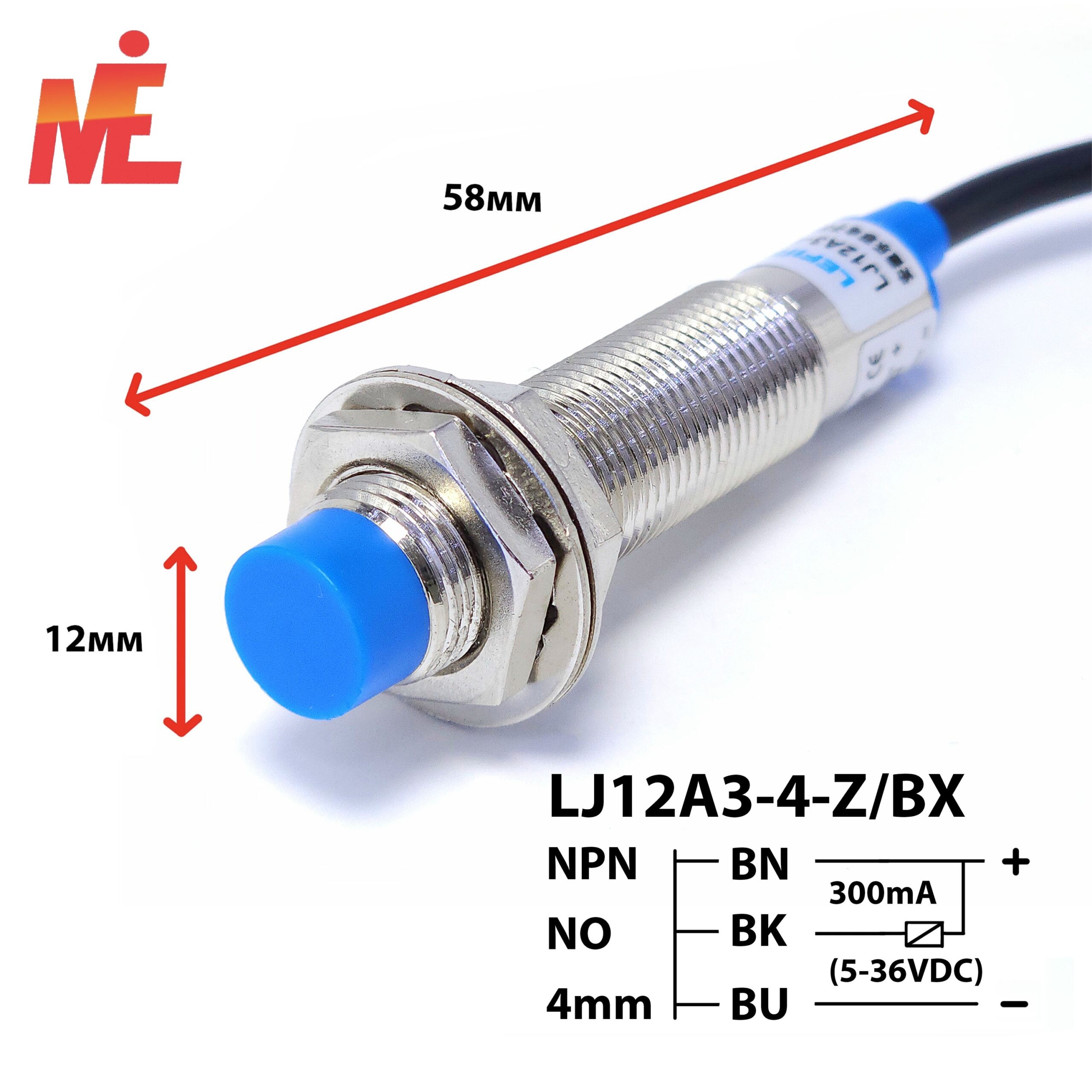

Концевой индуктивный датчик LJ12A3-4-Z/BX имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА).
Модель LJ12A3-4-Z/BX
Тип датчика индуктивный
Тип конструкции цилиндрический
Напряжение питания 6-36 В постоянного тока
Ток 300 мА
Полярность выхода NPN
Состояние выхода нормально открытый
Дистанция срабатывания 4 мм
Индикация срабатывания есть
Защита от неправильного подключения питания есть
Длина провода 110 см
Размеры (диаметр х длина) 12х62 мм
Вес 80 г
