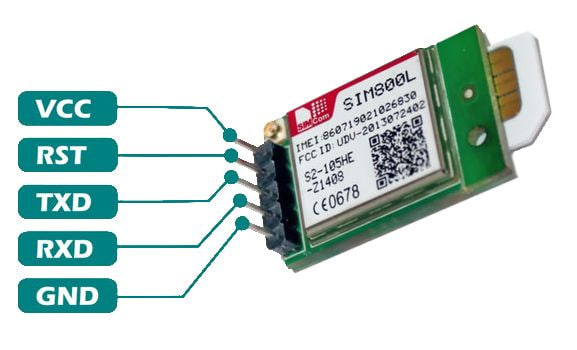

Мини-модуль GSM/GPRS
SIM800L — это миниатюрный сотовый модуль, который позволяет передавать GPRS, отправлять и получать SMS, а также совершать и принимать голосовые вызовы. Низкая стоимость, небольшой размер и поддержка четырех диапазонов частот делают этот модуль идеальным решением для любого проекта, требующего подключения на большие расстояния. После подключения модуля питания запускается автоматический поиск сотовой сети и вход в систему. Встроенный светодиод отображает состояние соединения (нет покрытия сети – быстро мигает, вход в систему – медленно мигает).
ВНИМАНИЕ. Будьте готовы к огромному энергопотреблению с силой тока до 2 А. Максимальное напряжение на UART в этом модуле составляет 2,8В. Более высокое напряжение убьет модуль.

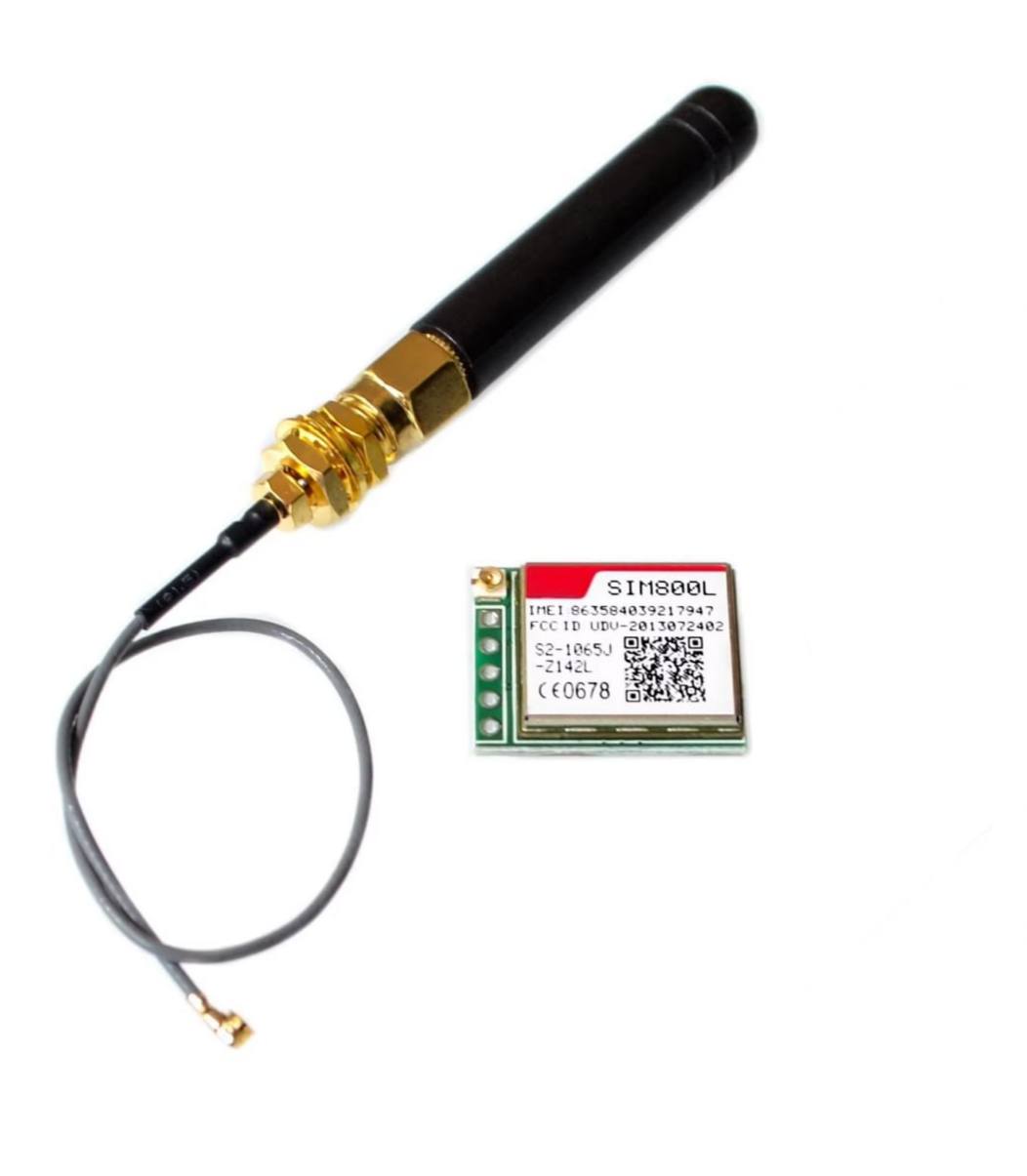

Две антенны!
В комплект поставки этого модуля входят две антенны. Первый сделан из провода (который припаивается непосредственно к контакту NET на печатной плате) – очень полезно в узких местах. Вторая – антенна на печатной плате – с двусторонней лентой и прикрепленным кабелем «косичка» с разъемом IPX. Этот имеет лучшую производительность и позволяет поместить ваш модуль в металлический корпус – при условии, что антенна находится снаружи.
Спецификация
Напряжение питания: 3,8 В – 4,2 В
Рекомендуемое напряжение питания: 4 В.
Потребляемая мощность:
спящий режим < 2,0 мА режим ожидания < 7,0 мА Передача GSM (в среднем): 350 мА Передача GSM (смотрите): 2000 мА Размер модуля: 25 х 23 мм. Интерфейс: UART (макс. 2,8 В) и AT-команды Гнездо для SIM-карты: microSIM (нижняя сторона) Поддерживаемые частоты: четырехдиапазонный (850/950/1800/1900 МГц) Антенный разъем: IPX Сигнализация состояния: светодиод Диапазон рабочих температур: от -40 до +85°C.
