Простое устройство, чтобы ограничить время работы различных устройств. Напряжение питания от 2 до 5 вольт. Ток на выходе до 30мА. Ток потребления в режиме ожидания зафиксировать не удалось. В работе примерно 120 мкА.

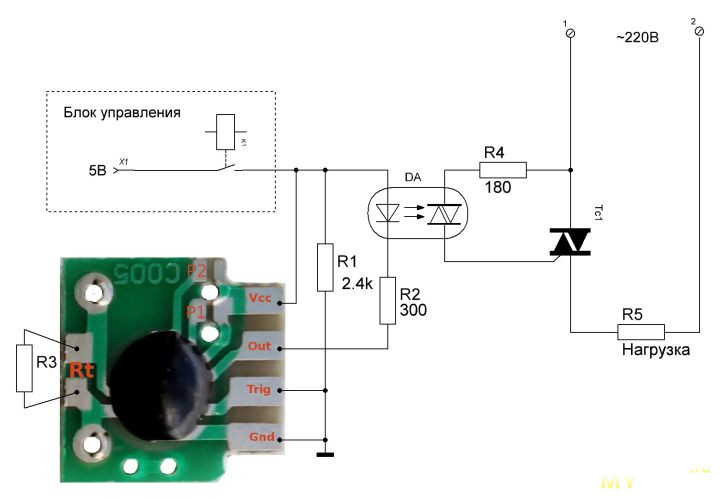

Время задается внешним резистором Rt. Работает просто, управляется уровнями TTL. Запускается спадом (переход 1-0) на входе запуска – Trigger. Процесс запуска сопровождается появлением низкого уровня на выходе – Out, а после отработки заданного времени возвращается в высокое состояние. В процессе работы состояния входа запуска на время таймера не влияет, он не перезапускается и отрабатывает заданное время. Даже сохранение низкого уровня на входе запуска после отработки заданного времени снова таймер не запускает.

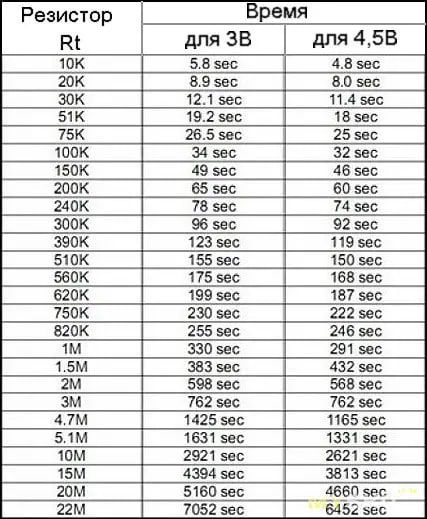

От напряжения питания время немного меняется. Максимальное время около 2 часов. Таблица достаточно точно соответствует действительности. На плате есть еще два контакта обозначены как P1 и P2. Если замкнуть P1, то время увеличится в 8 раз, если P2 в 64 раза и если оба 512 раз. Это, как нетрудно подсчитать, около 40 дней.
