Wemos D1 mini — миниатюрный NodeMCU
ESP8266 — очень популярный микроконтроллер с поддержкой WiFi. Благодаря очень привлекательной цене и огромным возможностям, он быстро стал очень популярным выбором, особенно в области домашней автоматизации. Однако голый ESP8266 немного сложен для начинающих. Для этого требуется стабильное питание и сложный метод программирования. Wemos D1 mini решает все эти неудобства. В основном он очень похож на модуль NodeMCU . Основное отличие — размер. Wemos D1 меньше и имеет более новую версию модуля Wi-Fi — 12F. Более стабильный и с лучшим диапазоном.

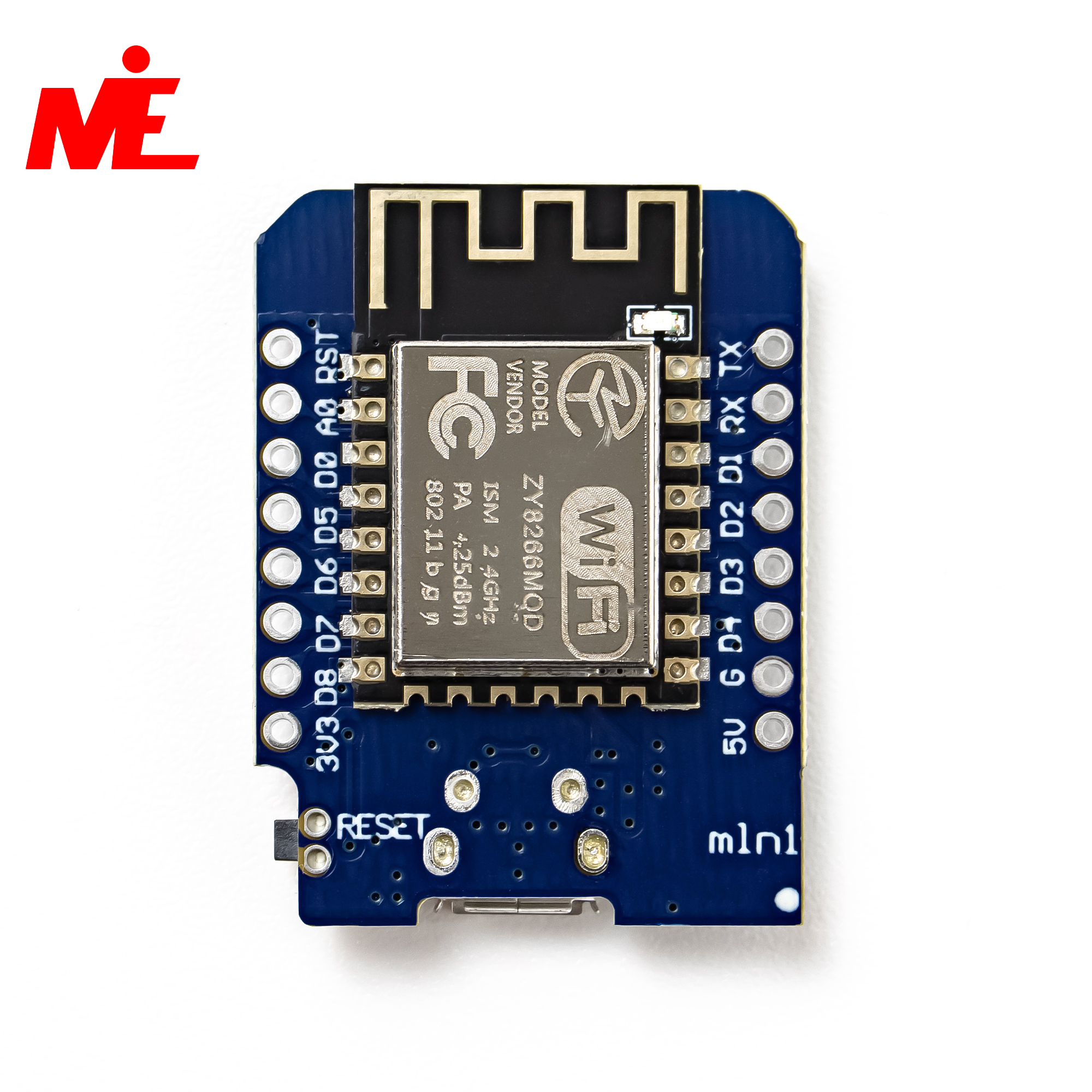

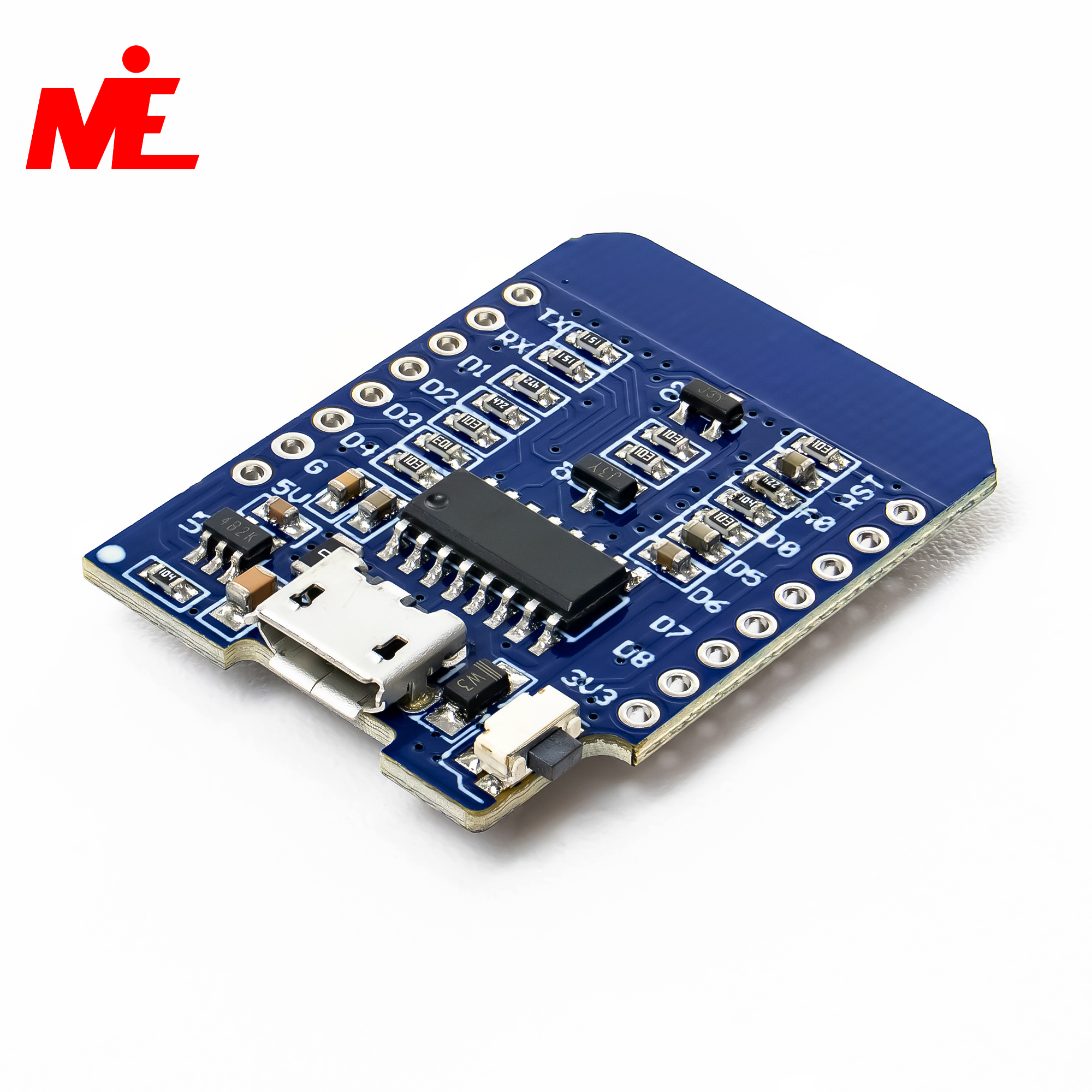

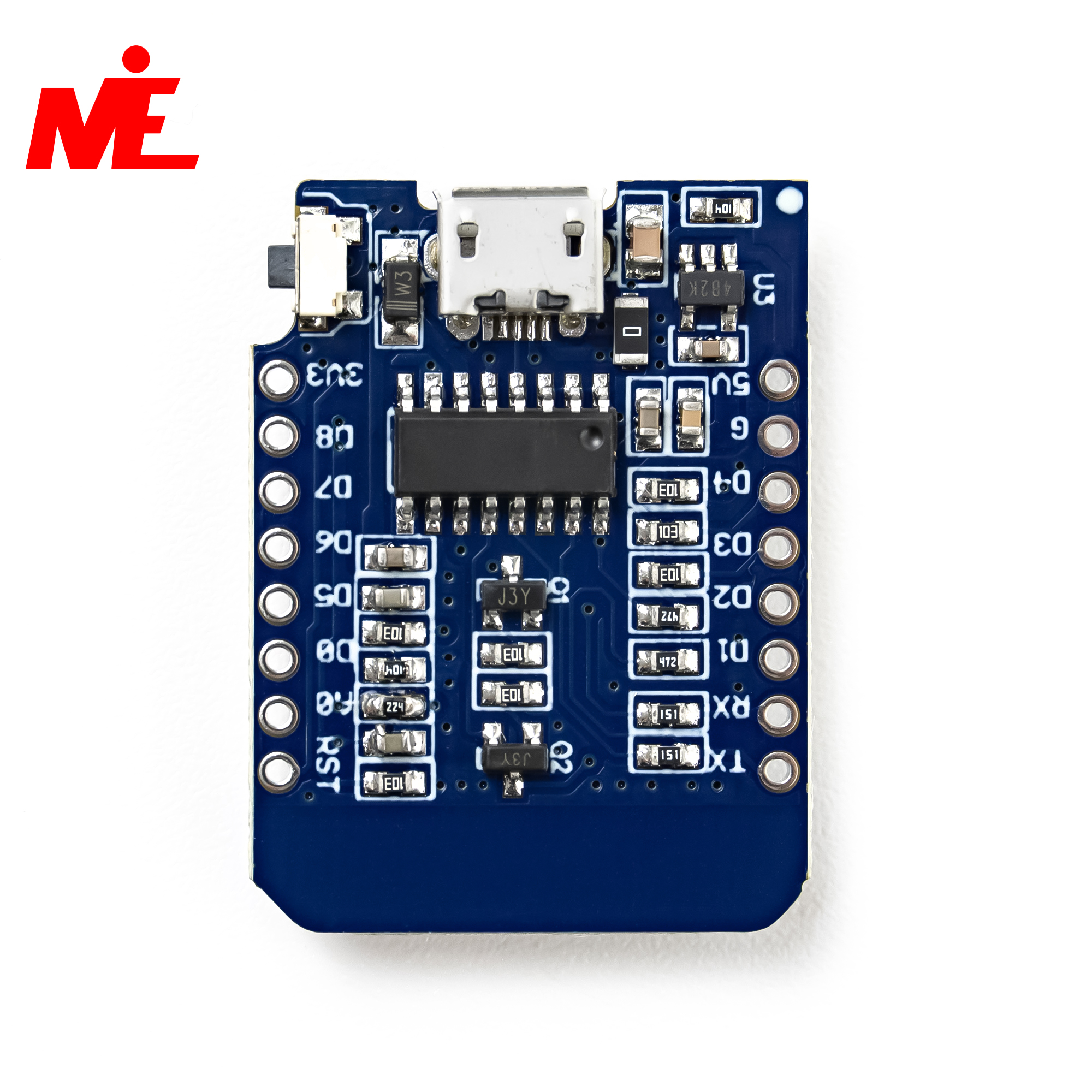

Модуль Wemos D1 представляет собой небольшую плату с ESP8266-12F . На борту также есть преобразователь USB-UART (популярный CH340). Из-за этого все, что вам нужно для начала программирования, — это простой USB-кабель .
Wemos D1 предоставляет 9 портов GPIO с поддержкой PWM, I2C, SPI и 1-Wire. Благодаря напряжению 3,3 В модуль LDO может питаться напрямую от USB-порта через блок питания microUSB .
Это 3 основных метода использования Wemos. AT-команды, язык программирования LUA с прошивкой NodeMCU и простейшая и наша любимая среда разработки Arduino IDE.
Спецификация:
Встроенный ESP8266-12F с антенной на печатной плате
Флэш: 4 МБ
Wi-Fi в стандарте 802.11 b/g/n
Режимы WiFi: AP (точка доступа), STA (автономный), AP+STA
Поддерживает TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
Напряжение питания: 3,3 В (или 5 В через USB)
ЦП: RISC 80 МГц (поддерживает до 160 МГц)
9 GPIO — ШИМ/I2C/SPI/1-Wire
Максимальный ток на контактах ввода/вывода: 12 мА
Рекомендуемый ток на контактах ввода/вывода: 6 мА
Преобразователь USB-UART — CH340
АЦП — 10-битный

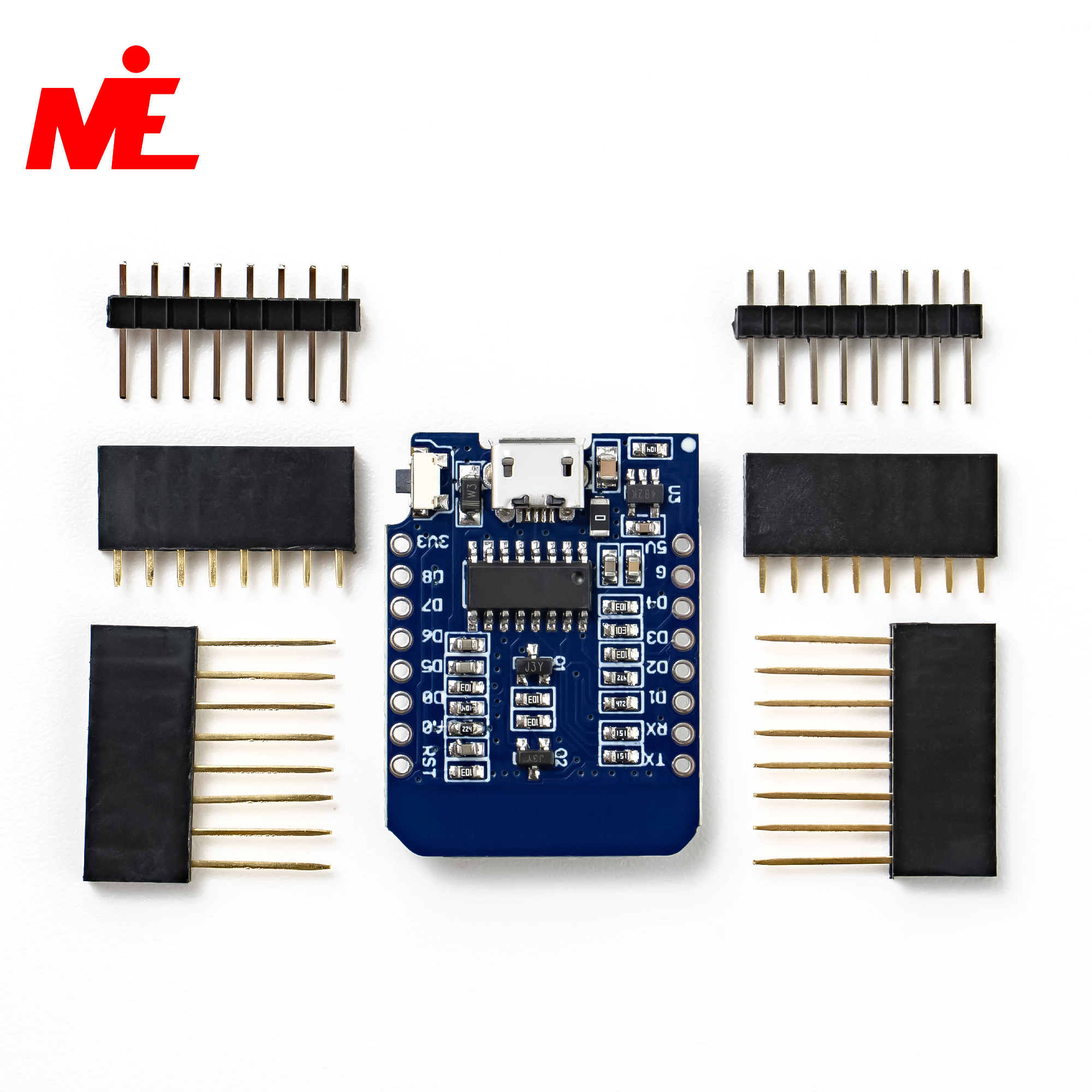

16 контактов в растре 2,54 мм — совместимы с макетом
микро-USB В
Размер: 34 х 25 мм
Светодиод подключен к GPIO2 (D4)
